ESP32-S3 LCD 4.3'' Сенсорная панель WiFi BT CAN RS485

Moduł ESP32-S3 z 4.3" ekranem dotykowym LCD, WiFi/BLE, CAN i RS485

ESP32-S3-Touch-LCD-4.3B to zaawansowana płytka rozwojowa oparta na dwurdzeniowym procesorze Xtensa 32-bit LX7. Moduł łączy w sobie wydajną komunikację bezprzewodową WiFi/Bluetooth 5 z dużym, 4.3-calowym ekranem pojemnościowym. Dzięki obsłudze interfejsów przemysłowych takich jak CAN i RS485 oraz izolowanym wejściom/wyjściom, jest to idealne rozwiązanie do systemów automatyki, paneli HMI oraz zaawansowanych projektów IoT.

Specyfikacja techniczna

• Procesor: Xtensa 32-bit LX7, dwurdzeniowy, do 240 MHz
• Komunikacja: WiFi 2.4GHz + Bluetooth 5 (BLE)
• Pamięć: 8MB Flash + 8MB PSRAM
• Ekran: LCD IPS 4.3", 800×480 px, 65K kolorów
• Dotyk: Pojemnościowy, 5-punktowy, interfejs I2C
• Interfejsy: CAN, RS485, I2C, USB, Micro SD
• Zasilanie: 7-36V DC lub bateria litowa 3.7V
• Izolacja: Wbudowane izolowane wejścia i wyjścia cyfrowe (5-36V)

Wyświetlacz i obsługa gestów

Urządzenie wyposażone jest w wysokiej jakości matrycę o szerokim kącie widzenia. 5-punktowy dotyk pojemnościowy z obsługą przerwań pozwala na budowę płynnych i intuicyjnych interfejsów użytkownika, zbliżonych do doświadczeń znanych ze smartfonów.

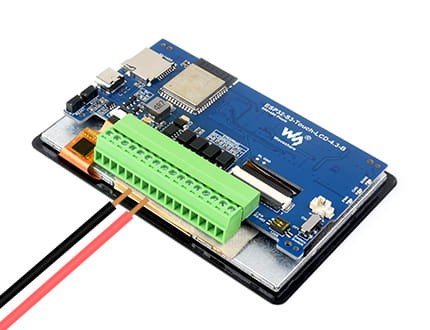

Budowa modułu i złącza

Płytka oferuje bogaty zestaw wyprowadzeń i peryferiów, które ułatwiają integrację w systemach przemysłowych oraz domowej automatyki.

1. Moduł ESP32-S3-WROOM-1-N16R8
2. Gniazdo karty Micro SD (TF)
3. Port USB Typu C do programowania i zasilania
4. Przycisk funkcyjny i Reset
5. Izolacja transoptorowa dla wejść/wyjść
6. Złącza panelu dotykowego i LCD
7. Złącze baterii litowej 3.7V z układem ładowania
8. Zaciski śrubowe dla zasilania 7-36V, CAN, RS485 i izolowanych IO

Komunikacja przemysłowa i IoT

Dzięki wbudowanym konwerterom RS485 i CAN oraz izolacji galwanicznej, moduł może bezpiecznie komunikować się z licznikami energii, falownikami czy sterownikami PLC. Obsługa WiFi i Bluetooth umożliwia zdalny monitoring i sterowanie przez internet lub aplikację mobilną.

Wymiary zewnętrzne

Zawartość zestawu

• Moduł ESP32-S3-Touch-LCD-4.3B x1
• Zacisk śrubowy 16PIN (adapter do okablowania) x1

Uwaga: Dodatkowe akcesoria widoczne na zdjęciach poglądowych nie są częścią zestawu.

Uwaga: Grafiki na zdjęciach mają charakter poglądowy. Moduł posiada wgrane podstawowe demo testowe, a kompletne przykłady oprogramowania dostępne są na stronie Wiki producenta.
