8-канальный релейный модуль для Raspberry Pi Pico DIN

Moduł przekaźnikowy 8-kanałowy dla Raspberry Pi Pico

Zaawansowany moduł przekaźnikowy dedykowany dla Raspberry Pi Pico, idealny do zastosowań przemysłowych i projektów automatyki. Urządzenie zapewnia niezawodną kontrolę nad wysokim napięciem oraz prądem, oferując zintegrowaną izolację zasilania oraz transoptorów. Dzięki solidnej obudowie z ABS i wsparciu dla montażu na szynie DIN, moduł jest gotowy do instalacji w profesjonalnych szafach sterowniczych.

Najważniejsze cechy

• Izolacja onboard: Izolacja zasilania i fotoprzekaźników dla maksymalnego bezpieczeństwa.
• Wysoka jakość: Przekaźniki o parametrach 10A 250V AC lub 10A 30V DC.
• Łatwe debugowanie: Dostęp do portu USB i pinu BOOT bez otwierania obudowy.
• Dodatki: Wbudowana dioda RGB WS2812, pasywny brzęczyk oraz wskaźnik zasilania PWR.
• Montaż: Obudowa ABS z uchwytem na szynę DIN.
• Kompatybilność: Bezpośrednie gniazdo dla Raspberry Pi Pico.

Specyfikacja techniczna

• Napięcie robocze: 5V
• Liczba kanałów: 8
• Forma kontaktu: 1NO 1NC (przełączne)
• Komunikacja: USB (Micro USB)
• Izolacja: Magnetyczna i optyczna
• Wymiary: 88 x 122 mm

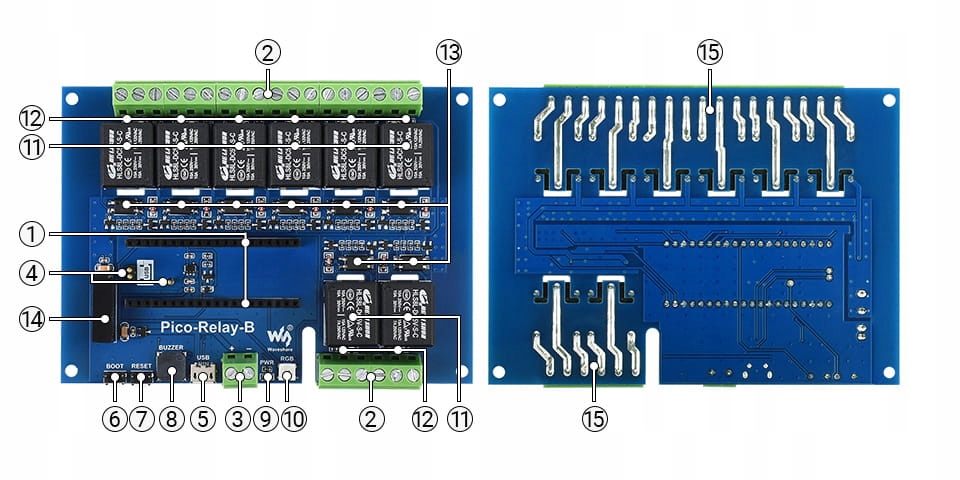

1. Gniazdo Raspberry Pi Pico
2. Zaciski śrubowe przekaźników
3. Zaciski zasilania
4. Piny Pogo
5. Port komunikacyjny USB
6. Przycisk BOOT i Reset
7. Pasywny brzęczyk
8. Wskaźniki zasilania i pracy
9. Dioda RGB WS2812
10. Izolacja transoptorowa i zasilania

Budowa i definicja pinów

Moduł został zaprojektowany z myślą o ergonomii. Posiada czytelnie wyprowadzone złącza śrubowe dla każdego przekaźnika oraz dedykowane miejsce na Raspberry Pi Pico z wykorzystaniem pinów Pogo dla stabilnego połączenia.

Wymiary i montaż DIN

Solidna obudowa ABS pozwala na bezpieczne użytkowanie w warunkach przemysłowych, a standardowy uchwyt DIN umożliwia błyskawiczny montaż w szafach rozdzielczych.

Zawartość zestawu

1. Obudowa ochronna ABS (góra i dół) x1
2. Moduł przekaźników Pico-Relay-B x1
3. Śrubokręt x1
4. Zestaw śrub montażowych x1

Uwaga: Raspberry Pi Pico nie wchodzi w skład zestawu.
