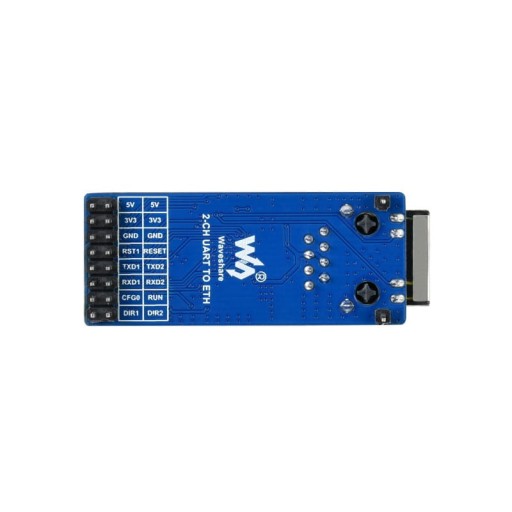

CH9121 2-канальный преобразователь UART в Ethernet

2-kanałowy konwerter UART na Ethernet

Moduł transparentnej transmisji portu szeregowego

Specyfikacja modułu

• Napięcie robocze: 3,3V/5V
• Prąd roboczy: 140mA
• Szybkość transmisji TCP/UDP UART: 300bps ~ 921.6kbps
• Poziom UART TTL: 3.3V/5V
• Temperatura przechowywania: -55℃ ~ 125℃
• Temperatura pracy: -40℃ ~ 85℃
• Wymiary 53,00 × 22,00mm
• Wbudowane warstwy Ethernet MAC i PHY
• Dwukierunkowa przezroczysta transmisja danych między UART a Ethernetem
• 10/100M, pełnodupleksowy/półdupleksowy interfejs Ethernet z automatyczną negocjacją, zgodny ze standardem 802.3
• Auto-MDI/MDIX, automatyczne wykrywanie i przełączanie typu kabla
• Obsługuje automatycznie uzyskiwany adres IP i dostęp do domeny DNS przez DHCP
• Konfiguracja parametrów sieci, takich jak tryb pracy chipa, port, IP, za pomocą oprogramowania komputera hosta lub polecenia UART
• Cztery tryby pracy: KLIENT TCP, SERWER TCP, KLIENT UDP, SERWER UDP
• Równoczesna praca 2-CH UART, samodzielna przezroczysta transmisja dla każdego kanału
• Komunikacja UART w trybie full-duplex lub half-duplex, obsługuje automatyczny przełącznik RS485 RX/TX
• Obsługuje oprogramowanie wirtualnego portu szeregowego (w zestawie)
• Obsługa mechanizmu KEEPALIVE
• Zawiera zasoby programistyczne i instrukcję (przykłady dla Pico/Raspberry Pi/Arduino/STM32)

Przykład zastosowania

Wymiary

1. Wskaźnik stanu połączenia UART 1
2. Wskaźnik stanu połączenia UART 2
3. Wskaźnik mocy
4. Kołki kontrolne CH9121
5. Sterownik CH9121
6. Układ scalony zasilacza AMS1117-3.3 V
7. Układ scalony zasilacza RT9193-18GB
8. Port Ethernet

Zestaw zawiera:

1. 2-CH UART TO ETH x1
