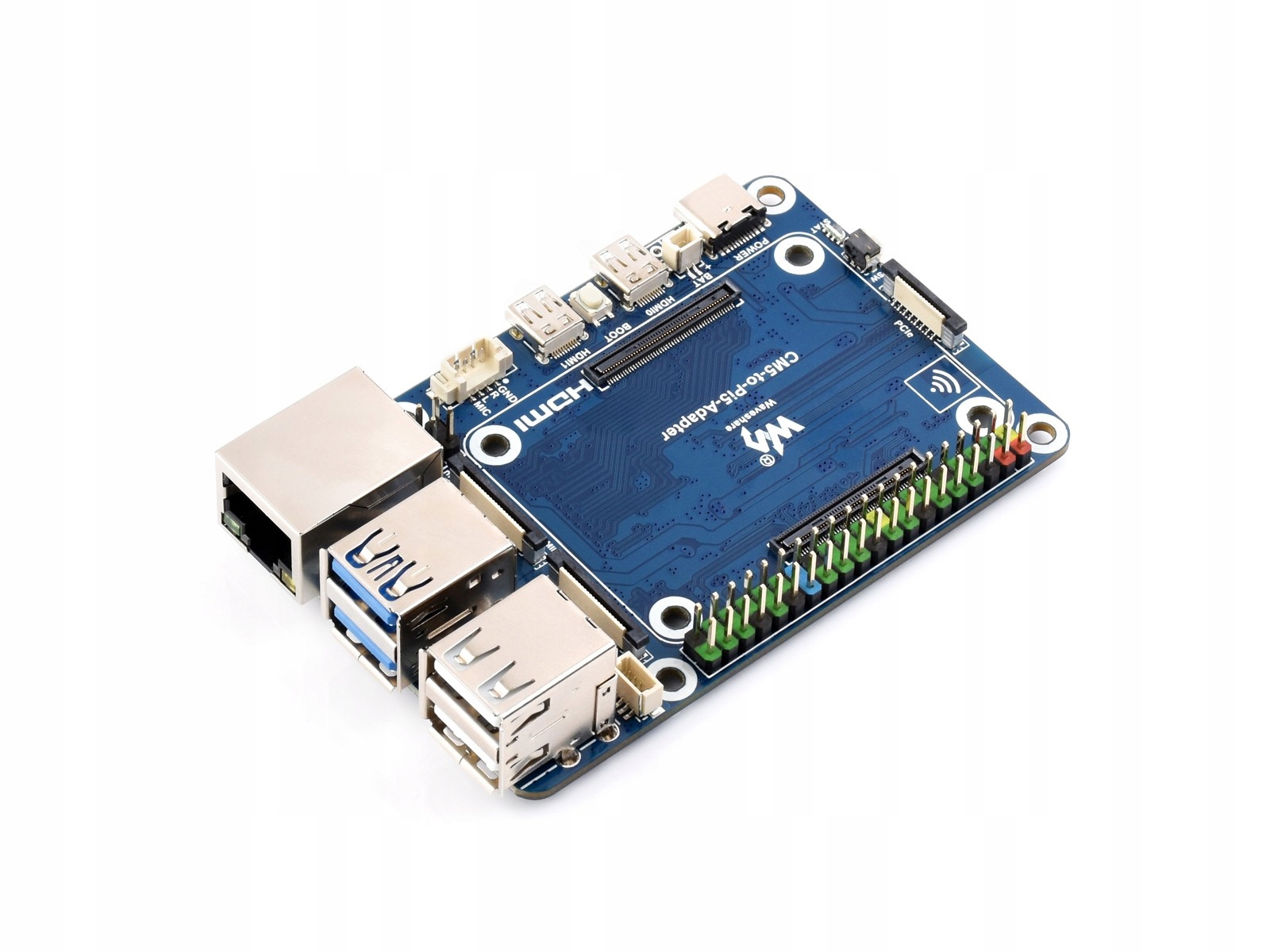

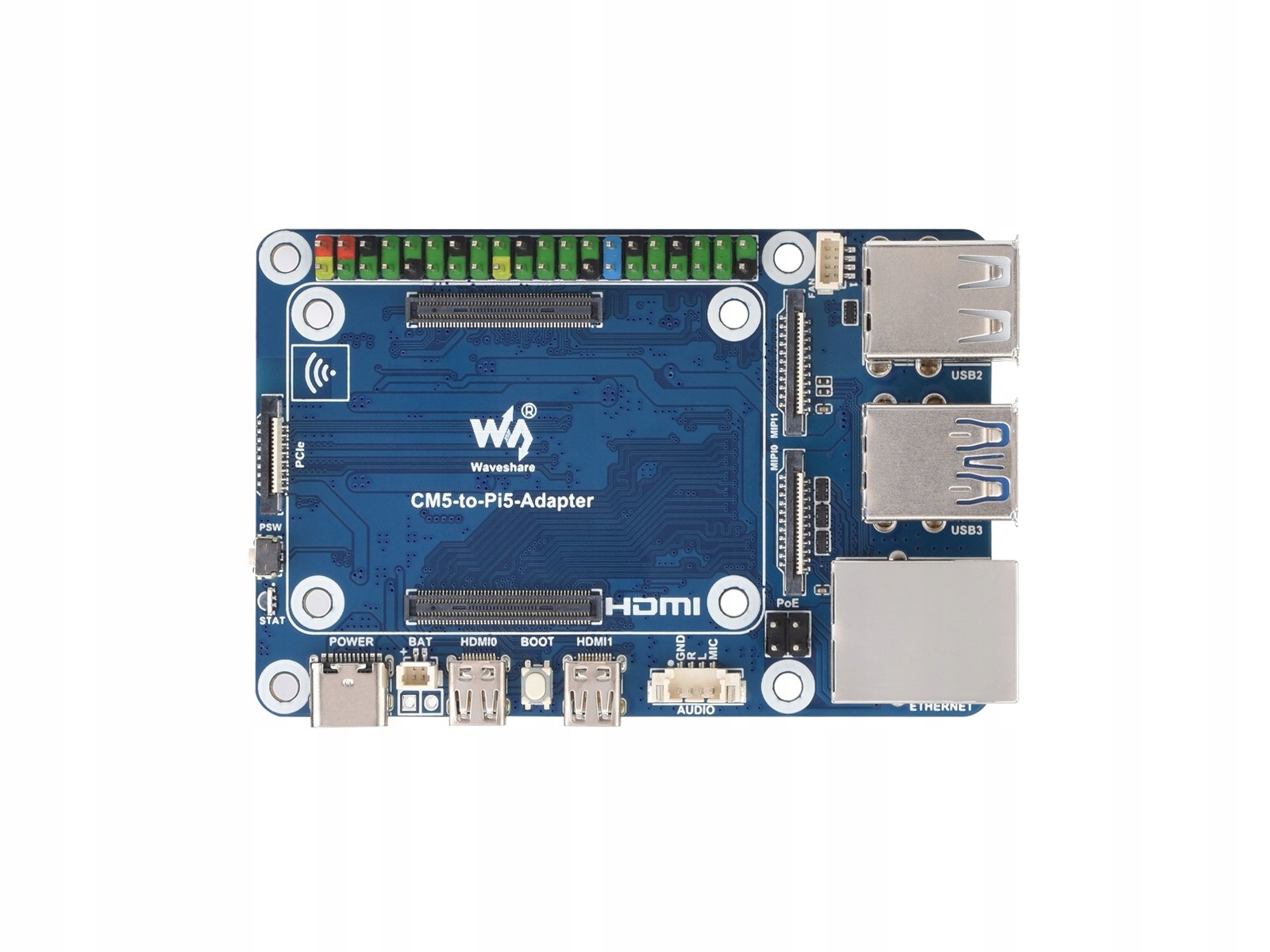

Adapter Compute Module 5 do Raspberry Pi 5 – Waveshare 32049

Opis

Płytka adaptera umożliwiająca wykorzystanie Raspberry Pi Compute Module 5 jako alternatywy dla Raspberry Pi 5. Zgodna z wszystkimi wariantami CM5 (Lite i z eMMC), odwzorowuje układ interfejsów oryginalnej płytki Pi 5, oferując dodatkowo rozbudowane możliwości audio – w tym złącze mikrofonowe. Posiada dwa wyjścia HDMI z obsługą 4K, podwójne porty USB 3.2 Gen1 i USB 2.0, gigabitowy Ethernet oraz dwa interfejsy MIPI 4-lane do kamer i wyświetlaczy. Zasilanie realizowane jest przez złącze DC 5 V / 5 A, a dodatkowe złącza obejmują GPIO 40-pin, PCIe, wentylator PWM oraz PoE. Adapter wyposażony w przycisk BOOT, RTC battery header i diodę statusu LED. Obsługuje wszystkie typy płytek HAT/HAT+.

Właściwości

• Zgodność: wszystkie warianty Raspberry Pi Compute Module 5
• Porty USB: 2× USB 3.2 Gen1, 2× USB 2.0
• Wyjścia wideo: 2× HDMI (do 4K)
• Sieć: Gigabit Ethernet (RJ45)
• Interfejsy MIPI: 2× MIPI 4-lane (22-pin, 0.5 mm FPC)
• Audio: złącze audio (słuchawki/mikrofon), adapter jack 3,5 mm w zestawie
• Zasilanie: 5 V / 5 A (zasilacz DC)
• Złącze GPIO: 40-pin, zgodne z HAT i HAT+
• PCIe: złącze 16-pin, PCIe Gen2/3 ×1
• RTC: złącze baterii podtrzymującej zegar
• Obsługa CM5 Lite: gniazdo kart microSD
• Wentylator: złącze 4-pin PWM JST-SH (5 V)
• PoE: złącze 4-pin dla modułu PoE
• Przycisk BOOT: tryb programowania eMMC
• Przycisk PSW: zasilanie miękkie/twarde
• Wskaźnik STATUS: dwukolorowa dioda LED
• Wybór poziomu logicznego IO: 3,3 V / 1,8 V
• Wymiary: 85 × 56 mm

W zestawie

• Adapter CM5-to-Pi5-Adapter x1
• Adapter audio jack 3,5 mm x1
• Przewód MX1.25 4-pin dual-plug ~200 mm x1
• Zestaw śrub montażowych x1
