Промышленный 1-канальный релейный модуль ESP32-S3 RS485 DIN

Przemysłowy 1-kanałowy moduł przekaźnika WiFi BT ESP32-S3 RS485 Waveshare

Oparty na wydajnym mikrokontrolerze ESP32-S3 przemysłowy moduł z jednym przekaźnikiem, obsługujący komunikację bezprzewodową Wi-Fi, Bluetooth 5 (LE) oraz izolowany interfejs RS485. Został wyposażony w szereg obwodów zabezpieczających, takich jak izolacja zasilania i transoptorowa, oraz zamknięty w obudowie przystosowanej do montażu na szynie DIN. Zapewnia bezpieczne i niezawodne sterowanie w aplikacjach przemysłowych i systemach automatyki.

Najważniejsze cechy:

• Mikrokontroler ESP32-S3 (dwurdzeniowy Xtensa 32-bit LX7, 240 MHz).
• Zintegrowana komunikacja bezprzewodowa Wi-Fi 2.4GHz oraz Bluetooth 5 (LE).
• Wysokiej jakości przekaźnik o obciążalności styków ≤10A 250VAC / 30VDC.
• Wbudowany, izolowany interfejs RS485 do komunikacji z czujnikami i urządzeniami przemysłowymi (np. Modbus).
• Zintegrowany układ RTC obsługujący zadania zaplanowane w czasie.
• Port USB Typu C przeznaczony do zasilania, programowania i debugowania.
• Zaawansowane obwody ochronne: izolacja zasilania, transoptorowa (przed wysokim napięciem) oraz cyfrowa (przed zakłóceniami sygnału).
• Wskaźniki LED informujące o stanie zasilania, pracy przekaźnika oraz transmisji danych RS485 (TX/RX).
• Praktyczna obudowa z uchwytem na szynę DIN, zapewniająca łatwy i bezpieczny montaż w szafach sterowniczych.

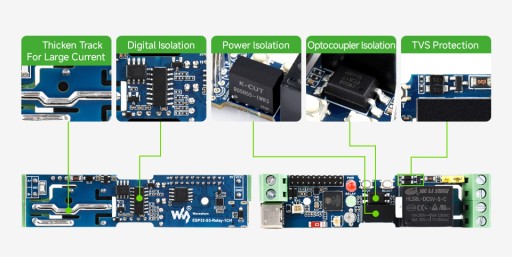

Bezpieczeństwo i zaawansowana izolacja

Moduł posiada zintegrowane układy zapobiegające powstawaniu zakłóceń oraz uszkodzeniom od przepięć. Obejmuje to sprzętową izolację zasilania, izolację cyfrową ścieżek sygnałowych oraz ochronę transoptorową przekaźnika, co przekłada się na stabilną i bezpieczną pracę nawet w wymagającym środowisku przemysłowym.

Budowa płyty głównej

Specyfikacja techniczna

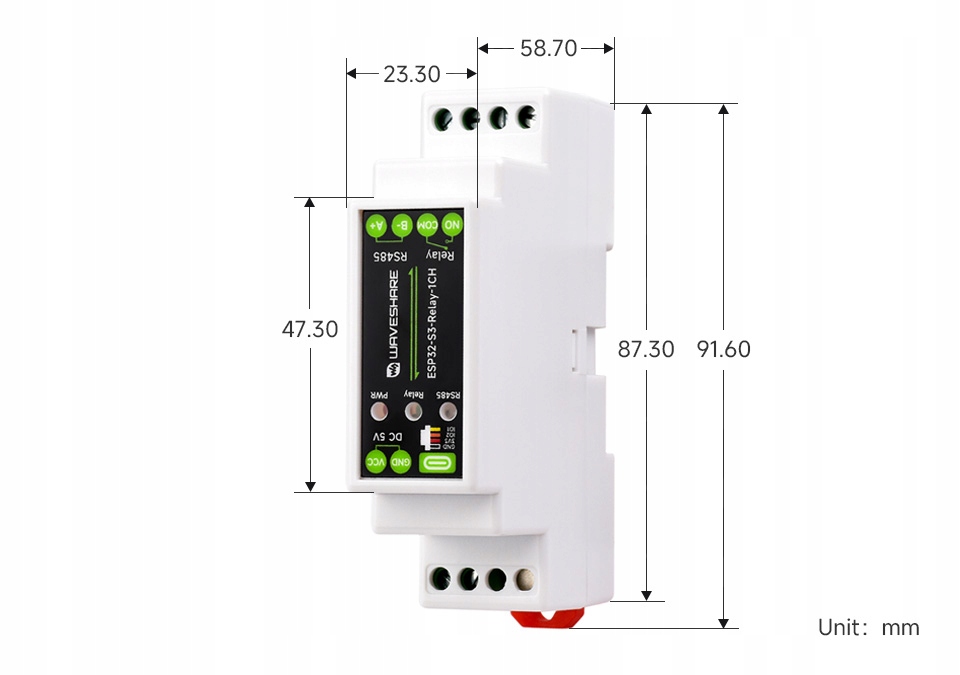

Obudowa na szynę DIN i wymiary

Zawartość zestawu
