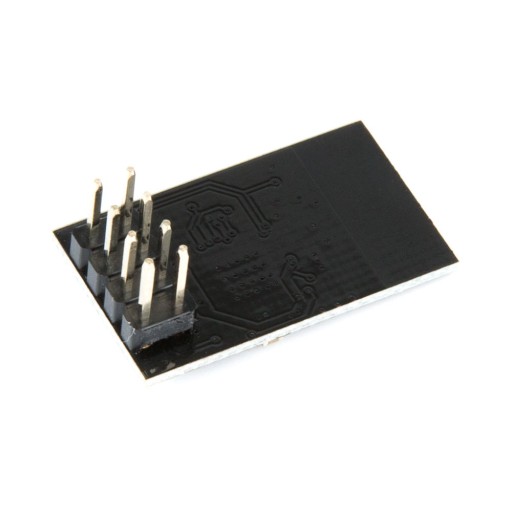

Moduł WiFi ESP-01 ESP8266 1MB UART AT Commands AP/STA dla Arduino

ESP8266 | 1 MB Flash | 802.11 b/g/n | UART | 3,3 V | 8 pinów | 24,8 × 14,3 mm

Moduł ESP-01 oparty na układzie ESP8266 zapewnia bezprzewodową łączność WiFi dla mikrokontrolerów i systemów wbudowanych. Dzięki zintegrowanemu stosowi TCP/IP oraz sterowaniu przez interfejs UART za pomocą komend AT, moduł umożliwia szybką integrację funkcji sieciowych bez konieczności obsługi protokołów komunikacyjnych przez mikrokoler hosta.

Moduł przeznaczony jest dla projektów IoT, inteligentnych urządzeń domowych oraz systemów wymagających mostka szeregowego WiFi-UART. Oferuje tryby pracy jako punkt dostępowy, klient sieci lub połączenie obu trybów jednocześnie.

Główne cechy

• Zintegrowany stos TCP/IP: obsługa komunikacji sieciowej realizowana bezpośrednio przez moduł
• Sterowanie komendami AT: konfiguracja i transfer danych przez interfejs szeregowy UART
• Elastyczne tryby pracy: działanie jako klient sieci, punkt dostępowy lub tryb mieszany
• Kompaktowa konstrukcja: małe wymiary umożliwiają montaż w ograniczonej przestrzeni
• Dostęp do pinów GPIO: możliwość realizacji prostych zadań sterujących

Zasada działania

Mikrokoler hosta komunikuje się z modułem przez interfejs UART, wysyłając komendy AT w celu konfiguracji połączenia WiFi oraz zarządzania transmisją danych. Moduł samodzielnie obsługuje protokoły sieciowe, a dane użytkowe są przekazywane przez łącze szeregowe pomiędzy hostem a modułem.

Specyfikacja techniczna

• Typ produktu: moduł WiFi szeregowy
• Układ: ESP8266
• Pamięć Flash: 1 MB
• Standard WiFi: 802.11 b/g/n
• Tryby pracy: AP / STA / AP+STA
• Oprogramowanie: zestaw komend AT
• Interfejsy: UART, SPI, SDIO
• Napięcie zasilania: 3,3 V
• Poziom logiczny: 3,3 V (nie toleruje 5 V)
• Rozstaw pinów: 2,54 mm
• Liczba pinów: 8
• Wymiary modułu: 24,8 × 14,3 mm

Wyprowadzenia (Pinout)

• VCC: wejście zasilania
• GND: masa
• TXD: wyjście UART do hosta
• RXD: wejście UART z hosta
• EN / CH_PD: sygnał aktywacji modułu
• RST: reset
• GPIO0: pin ogólnego przeznaczenia
• GPIO2: pin ogólnego przeznaczenia

Uwagi

• Wymagane jest stałe zasilanie regulowane oraz zastosowanie kondensatora odsprzęgającego w pobliżu pinów zasilania.
• Przy podłączaniu do mikrokontrolerów pracujących przy wyższym napięciu logicznym należy użyć konwertera poziomów logicznych.
• Obszar anteny powinien pozostać nieosłonięty w celu zapewnienia lepszej sprawny bezprzewodowej.

Typowe zastosowania

• Dodawanie łączności WiFi do mikrokontrolerów
• Bezprzewodowe łącza szeregowe i mostki UART-WiFi
• Czujniki IoT i węzły inteligentnego domu

Zawartość zestawu

• 1 × Moduł WiFi ESP-01 ESP8266 1 MB

Moduł ESP-01 ESP8266 stanowi praktyczne rozwiązanie dla systemów wbudowanych wymagających dodania funkcji sieciowych WiFi przez prosty interfejs szeregowy UART.
