Дренажный туннель AQUABIN AB 150L: дренаж очистных сооружений, септиков, ливневых вод

AUKCJA DOTYCZY 1 TUNELU.

Pokrywy tuneli do zakupienia również u nas na osobnej aukcji.

✅Cechy charakterystyczne

• Wykonany z PEHD (polietylen wysokiej gęstości)
• Przeznaczony do rozsączania ścieków i wody deszczowej w gruncie
• Łatwy montaż, optymalny koszt wysyłki, lekka konstrukcja
• Możliwość łączenia tuneli w ciągi o dowolnej długości
• Niewielka głębokość posadowienia
• Dwa przyłącza wentylacyjne Ø110 mm w górnej części tunelu
• Przyłącza wlotowe o średnicy Ø110 mm i Ø160 mm
• Możliwość instalacji w miejscach o ruchu pojazdów do 3,5 t
• Odporność na korozję chemiczną
• Wysoka odporność mechaniczna

✅Opis techniczny

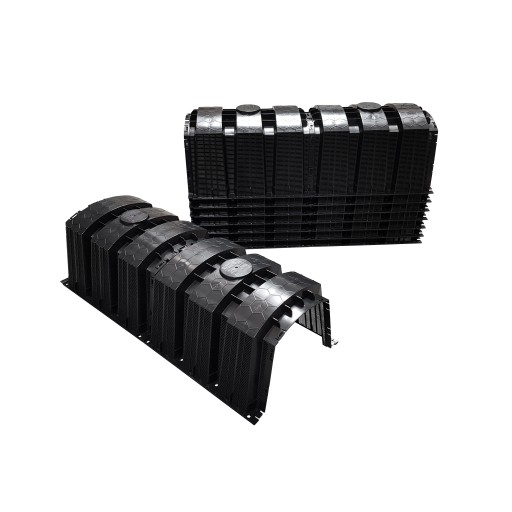

Tunel AQUABIN 150 przeznaczony jest do rozsączania ścieków z oczyszczalni lub wody deszczowej. Modułowa konstrukcja umożliwia tworzenie grawitacyjnych ciągów rozsączających w gruncie. Tunel wykonany z PEHD jest lekki, a zarazem bardzo wytrzymały – przystosowany do ruchu pojazdów do 3,5 t. Boczne perforacje na wysokości 300 mm pozwalają na efektywne rozprowadzenie wody. Pojemność tunelu: 150 l.

✅Dane techniczne

• Długość: 1200 mm
• Szerokość: 500 mm
• Wysokość: 360 mm
• Wysokość perforacji (bocznej): 300 mm
• Pojemność: 150 l
• Waga: 5 kg
• Powierzchnia rozsączania (dolna): 0,6 m²
• Powierzchnia rozsączania (boczna): 0,7 m²
• Powierzchnia rozsączania (całkowita): 1,3 m²

✅Zalecenia montażu

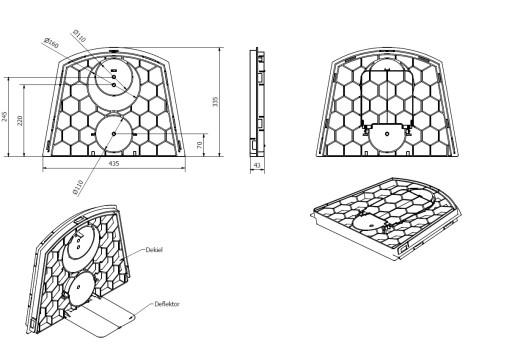

Na początku nitki tuneli montowany jest dekiel wyposażony w deflektor. Zadaniem deflektora jest przyjęcie uderzenia hydraulicznego doprowadzonych ścieków lub wody. Poprzez jego zastosowanie pod tunelami nie następuje wymywanie gruntu w miejscu napływu ścieków lub wody. Złoże należy wyposażyć w doprowadzenie powietrza na jago końcu. Można to zrobić poprzez wykorzystanie jednego z dwóch przyłączy znajdujących się na górnej ścianie każdego z tuneli lub poprzez wykorzystanie górnego przyłącza w deklu zamykającym.

Minimalna szerokość wykopu złoża powinna wynosić 0,5 m , a minimalna odległość pomiędzy nitkami 1 m. Dno wykopu powinno być starannie wyrównane. Na dnie wykopu układamy warstwę wspomagającą rozsączenie (1) składającą się z kamieni o frakcji 16-32 mm lub kruszywa (bez wapieni) o frakcji 31-63 mm, o grubości nie mniejszej niż 100 mm. Pod warunkiem występowania gruntów dobrze przepuszczalnych. Warstwa wspomagająca może być dowolnie zwiększona w zależności od warunków gruntowo-wodnych. Tunele należy nakryć geowłókniną (2). Nitki tuneli układamy ze spadkiem około 1%. Tunele układamy maksymalnie na głębokości 1200 mm, licząc od powierzchni gruntu do górnej krawędzi tuneli. Długość pojedynczej nitki tuneli nie powinnna przekraczać 30 m. Każdą nitkę złoża należy wyposażyć w doprowadzenie powietrza – wentylację niską. Całość zasypać gruntem rodzimym (3). Dla rozsączania wody deszczowej warstwa wspomagająca nie jest wymagana.

✅Informacje dodatkowe

• Cena dotyczy jednej sztuki tunelu o pojemności 150
• Pokrywy tunelu (tzw. płyty zamykające z deflektorem) do zamknięcia ciągu tuneli z obu stron są dostępne na osobnej aukcji (nie wchodzą w skład tej oferty)
• Na innych naszych aukcjach oferujemy również gotowe zestawy tuneli rozsączających z geowłókniną, płytami zamykającymi oraz kominkiem odpowietrzającym, co umożliwia skompletowanie pełnego systemu rozsączającego.
