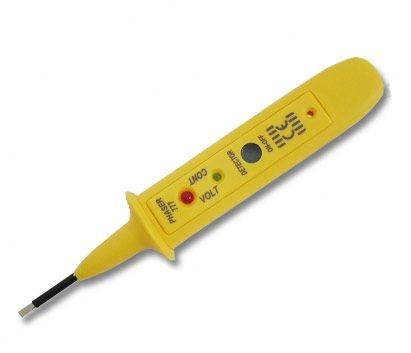

Многофункциональный зонд FAZER 777 DETECTOR

Wielofunkcyjny próbnik FAZER 777 DETECTOR

Wielofunkcyjny jednobiegunowy próbnik instalacji elektrycznych z detektorem przewodów pod napięciem

Fazer 777 pracuje wykorzystując cztery tryby pracy: FAZA, CONT, VOLT oraz DETECTION. W trybie FAZA Fazer 777 wykorzystuje ciało montera jako masę elektryczną a w trybie CONT i VOLT jako drugi przewód pomiarowy na zasadzie przewodności skóry.

ZASTOSOWANIE

Fazer 777 Detector przeznaczony jest do wykonywania podstawowych testów instalacji elektrycznych 220/380 VAC, instalacji samochodowych 12/24 VDC i innych instalacji elektrycznych oraz sprawdzania poprawności pracy urządzeń elektrycznych i elektronicznych.

ZALETY

-  Wykrywanie napięcia [~] bez potrzeby dotykania obiektu.

-  Fazer pozwala na wykrycie przewodów biegnących w ścianach na głębokości do 10 cm jak również "FAZĘ" wszędzie tam gdzie niemożliwy jest bezpośredni kontakt.

-  Płynna regulacja czułości detekcji pozwala na wykrycie napięcia z odległości od 0,3 cm do 50 cm.

-  Fazer 777 może służyć jako wskaźnik napięcia stałego [-], wskaźnik napięcia przemiennego [~] oraz wskaźnik ciągłości przewodzenia.

Dane techniczne

-  Zasilanie: bateryjne 3x LR44 lub zamiennik (w komplecie)

-  Czas działania: ok 10 000 wskazań bez wymiany baterii

-  Próg zadziałania: <1MΩ

-  Zakres wykrywanego napiecia "~" dotykowo: 30-500V AC

-  Zakres wykrywanego napiecia "~" bezdotykowo: 230-500V AC

-  Zakres wykrywanego napiecia "-": 1,5-60V DC

-  Wskaźniki: LED: czerwona i zielona, brzęczyk

-  Deklaracja zgodności - normy i dyrektywy bezpieczeństwa urządzeń do 1000V

OPIS TRYBÓW PRACY

FAZA - Wskaźnik fazy napięcia "~"

Wskazuje w badanym punkcie fazę napięcia "~" do 500V. Faza sygnalizowana jest świeceniem czerwonej dużej diody LED oraz sygnałem akustycznym brzęczka modulowanego częstotliwoscią wykrytego napięcia, 50/60Hz.

CONT - Wskaźnik ciągłości przewodzenia

Fazer 777 odróżnia rozwarcie od stanu przewodzenia na poziomie ok. 1MΩ. Jeżeli badany obwód ma oporność <1MΩ, Fazer reaguje świeceniem wskaźnika optycznego oraz piskiem brzęczka.

VOLT - Wskaźnik napięcia "-"

Fazer wykrywa napięcie oraz polaryzację napięcia stałego o wartości większej od 1,5V. Reaguje świeceniem wskaźnika optycznego oraz ciągłym piskiem brzęczka.

DETECTION - Bezdotykowe wykrywanie napięcia "~"

Detektor wykrywa bezkontaktowo miejsca będące pod napięciem "~" za przeszkodą nieprzewodzącą.

Więcej w instrukcji użytkowania >> Fazer 777
