Модуль одинарного сенсорного датчика для Arduino и другие

Moduł czujnika dotykowego do Arduino, AVR, DSP, 51 i innych

Opis przedmiotu

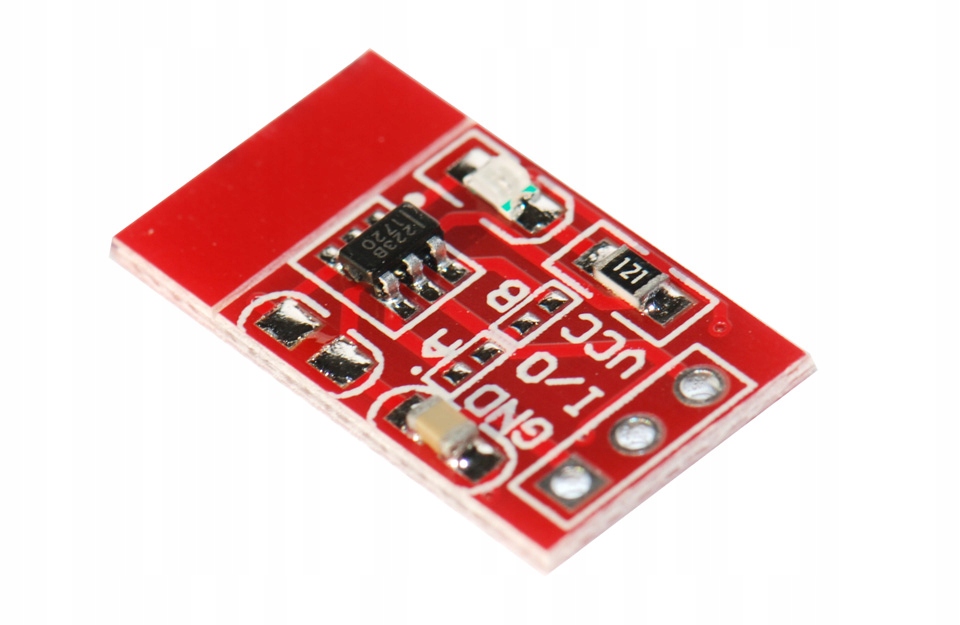

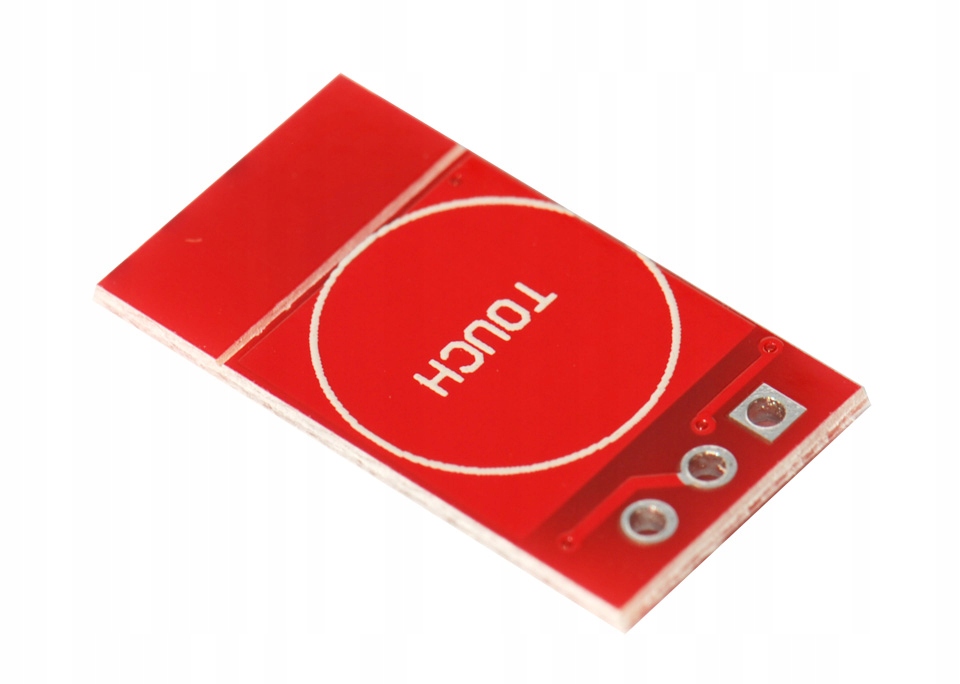

Moduł czujnika do Arduino, AVR, DSP, 51 i innych. Moduł w momencie dotknięcia płytki przycisku wysyła sygnał na wyjście, zapala się dioda led wbudowana w płytkę. Można go wykorzystać w wielu zastosowaniach, np. jako włącznik. Możliwość dostosowania modułu do własnych potrzeb poprzez ustawienie zworek.

Układ jest nowy, nie używany.

Parametry:

• Symbol: TTP223 sensor dotykowy
• Zasilanie: 2V - 5,5V
• Sygnalizacja pracy: dioda LED
• Pobór prądu (przy napięciu zasilania VDD 3V): 3.0uA (low power mode), 7.0uA (fast mode)
• Wyjście cyfrowe: TAK
• Zworki konfiguracyjne: A i B
• Długość modułu: 14 mm
• Szerokość modułu: 11 mm
• Wysokość modułu: 3 mm
• Stan: nowy

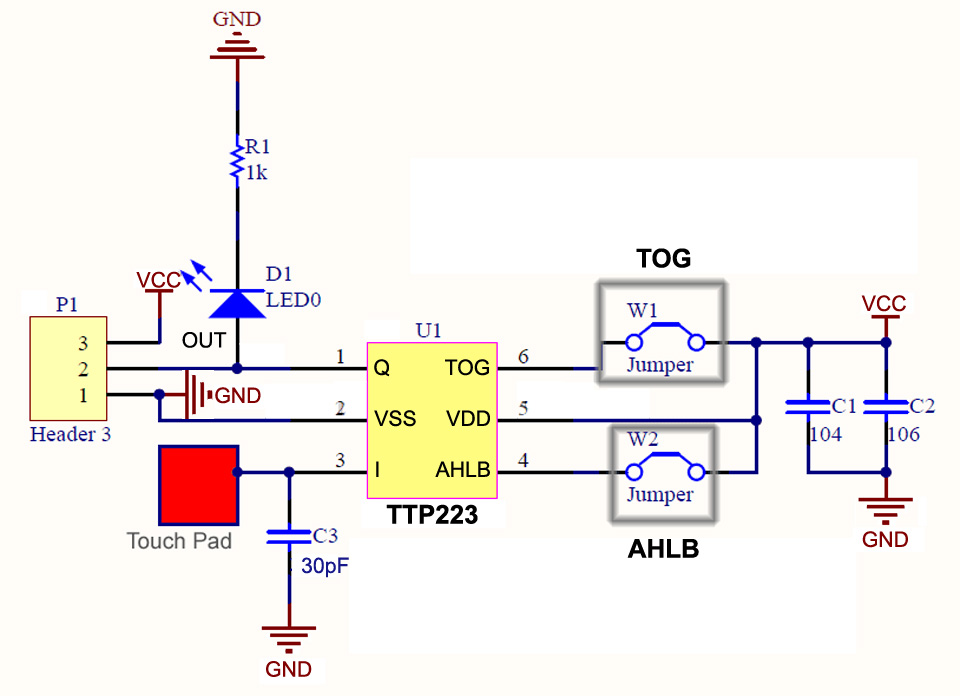

Konfiguracja zworek

Zworka A (AHLB) - zwarta, normalnie na wyjściu stan wysoki (HIGH), po dotknięciu na wyjściu stan niski (LOW)

Zworka A (AHLB) - rozwarta, normalnie na wyjściu stan niski (LOW), po dotknięciu na wyjściu stan wysoki (HIGH)

Zworka B (TOG) - zwarta, praca w trybie TOGGLE. Każde dotknięcie powoduje zmianę stanu logicznego na wyjściu na stan przeciwny do poprzedniego. Stan utrzymuje się do momentu ponownego dotknięcia czujnika.

Zworka B (TOG) - rozwarta, praca w trybie MOMENTARY - chwilowym. Każde dotknięcie powoduje zmianę stanu logicznego na wyjściu na stan przeciwny do poprzedniego. Stan utrzymuje się tylko w momencie dotykania czujnika.
