Конвертер IIC I2C для ЖК-дисплея 1602, 2004 г.

Konwerter IIC I2C dla wyświetlaczy LCD 1602, 2004 HD44780 - Arduino, AVR, DSP, 51 i innych

Opis przedmiotu

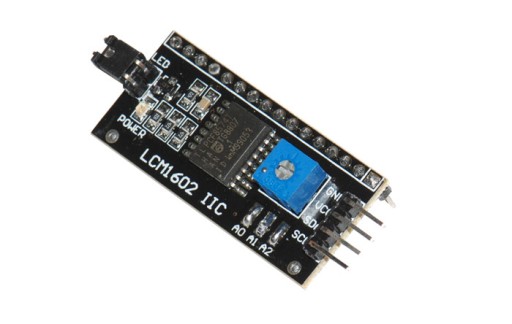

Moduł konwertera umożliwia podłączenie wyświetlacza 1602 lub 2004 do Arduino za pomocą 4 przewodów zamiast kilkunastu poprzez magistralę IIC I2C. Jest to nieocenione w przypadku, gdy mamy zajęte złącza w naszym kontrolerze po podłączeniu innych modułów. Konwerter jest nowy, posiada regulację kontrastu.

Parametry:

• Nazwa modułu: Konwerter IIC I2C dla HD44780
• Zasilanie: 5V
• Adres urządzenia: 0x20
• Sygnalizacja pracy: dioda LED
• Długość modułu: 42 mm (53 mm z goldpinami)
• Szerokość modułu: 19 mm
• Wysokość modułu: 8 mm
• Stan: nowy

Przykładowy kod:

#include < Wire.h >

#include < LiquidCrystal_I2C.h >

// 0x20 for I2C A0A1A2, 0x27 for YwRobot

//LiquidCrystal_I2C lcd(0x20,16,2); // set the LCD address to 0x27

LiquidCrystal_I2C lcd(0x20,20,4); // set the LCD address to 0x27

void setup()

{

  Serial.begin(9600);

  lcd.init(); // initialize the lcd

  lcd.backlight();

  // Print a message to the LCD.

  lcd.setCursor(0, 0);

  lcd.print("2-Line DISPLAY");

  delay(1500);

  lcd.setCursor(0, 1);

  lcd.print("YourDuino: HI!");

  lcd.setCursor(0, 2);

  lcd.print("2-Line DISPLAY");

  delay(1500);

  lcd.setCursor(0, 3);

  lcd.print("YourDuino: HI!");

}

void loop()

{

  {

    // when characters arrive over the serial port...

    if (Serial.available()) {

      // wait a bit for the entire message to arrive

      delay(100);

      // clear the screen

      lcd.clear();

      // read all the available characters

      while (Serial.available() > 0) {

        // display each character to the LCD

        lcd.write(Serial.read());

      }

    }

  }

}
