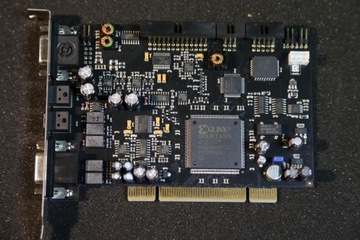

Аудиоинтерфейсная карта RME HDSP 9632 PCI FV GW KRK

RME HDSP 9632 karta interfejs audio PC

gwarancja: 3mc stan 1-10: 9 oznaczenia producenta: RME HDSP 9632

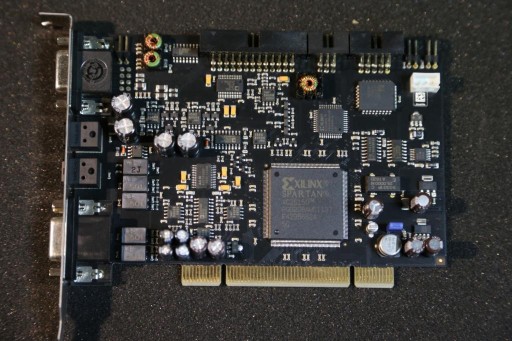

RME HDSP 9632 karta interfejs audio PC używany, sprawny w bardzo dobrym stanie.

Rodzina kart System Hammerfall DSP powiększyła się o nowy produkt - HDSP9632. W tej chwili jest to najbardziej uniwersalna karta audio dostępna na rynku kart muzycznych. HDSP 9632 ma postać średniej długości karty PCI. Wyposażona została we wszystkie zaawansowane „patenty” znane z HDSP9652 oraz MULTIFACE; np. technologia TotalMix, S/MUX, ASIO Zero CPU Load i inne.

Najnowszym rozwiązaniem RME zastosowanym w HDSP9632 jest

Dynamic Bus Utilization DBU. Większość kart audio zajmuje dostępne dla siebie pasmo przepustowe magistrali PCI [9 MB/s], nawet jeżeli używa tylko jednej ścieżki stereo do nagrywania i jednej ścieżki stereo do odtwarzania. W analogicznej sytuacji karta HDSP9632 wykorzystując DBU zajmuje zaledwie 688 KB/s [!!!]. W praktyce oznacza to mniejsze zużycie mocy obliczeniowej procesora i całego systemu. HDSP9632 będzie pracować również w takim systemie komputerowym, w którym inne karty nie sprawdziły się [!!!]. Na razie tylko firma RME stosuje tego typu rozwiązanie.

Znaczącym krokiem na przód są stereofoniczne wejścia i wyjścia analogowe pracujące z rozdzielczością 24-bity i częstotliwością próbkowania 192kHz. Tak jak w MULTIFACE dostępne jest dodatkowe wyjście monitorowe liniowo-słuchawkowe. Opcjonalnie można dokupić rozszerzenia, zawierające symetryczne wejścia i wyjścia analogowe z profesjonalnymi złączami firmy Neutrik i/lub złącza z wejściem i wyjściem cyfrowym AES/EBU. Zainstalowany ADAT obsługuje rozdzielczość 24-bity przy 96 kHz! Tak! To nie jest pomyłka! Zatem karta jest systemem otwartym, z możliwością podłączenia profesjonalnych przetworników analogowo-cyfrowych, np. PRESONUS DigiMax FS, czy RME ADI-8 QS. Cennym uzupełnieniem wyposażenia karty jest wejście i wyjście MIDI.

Możliwości rozszerzenia HDSP9632 są zaiste imponujące (opcja):

HDSP9632 Word Clock Module

Dla HDSP9632 opracowano nowy moduł zegara Word Clock z wejściem i dwoma wyjściami [!] synchronizującymi. HDSP9632 Word Clock Module obsługuje częstotliwość próbkowania do 192 kHz, dzięki zastosowaniu nowego RME SteadyClock™. Jest to kombinacja szeregu profesjonalnych rozwiązań synchronizacyjnych, umożliwiających przy minimalnej wartości jittera, płynną zmianę częstotliwości próbkowania sterowaną z poziomu oprogramowania.

AI4S-192 i AO4S-192

Dedykowane tylko dla HDSP9632 dodatkowe cztery symetryczne wejścia analogowe [AI4S-192] oraz cztery symetryczne wyjścia analogwe [AO4S-192] pozwalające na rejestracje i odtwarzanie dźwięku z rozdzielczością 24-bity i częstotliwością próbkowania 192 kHz.

Konstrukcja HDSP9632 zapewnia również kompatybilność ze starszymi rozwiązaniami.

Rozszerzenia analogowe AEB4/I, AEB4/O, AEB8/I oraz AEB8/O mogą również współpracować z nową kartą RME.

Do HDSP9632 można również podłączyć TDIF Expansion Board, czyli moduł TEB udostępniający 8 kanałów w standardzie TDIF dla wszystkich kart RME [oprócz Multiface i Digiface]. Maksymalna częstotliwość próbkowania to 48 kHz. Podłączając moduł TEB do HDSP9632 [oraz HDSP9652] można uzyskać częstotliwość próbkowania 96 kHz, przy dostępnych czterech kanałach audio. TEB nie potrzebuje złącza PCI, płytka elektroniki umieszczona jest na typowym „śledziu” komputerowym i podłączona do karty HDSP9632 dostarczonymi kabelkami (opcjonalnie).

Po prostu Killer Combo

Podsumowując. Użytkownik otrzymuje najnowocześniejsze i stabilne rozwiązania sprzętowe za bardzo przystępną cenę.

MOŻLIWOŚCI KARTY HDSP9632:

Stereofoniczne analogowe wejście i wyjście w rozdzielczości 24-bity i maksymalnej częstotliwości próbkowania 192 kHz przy odstępie sygnału od szumu >110 dB.

Opcjonalne rozszerzenie, pozwalające na użycie symetrycznych wejść i wyjść analogowych oraz AES/EBU,

Opcjonalne dodatkowe 4 analogowe wejścia symetryczne [AI4S-192] i 4 analogowe wyjścia symetryczne [AI4S-192], ADAT 24-bity/96 kHz, S/MUX,

S/PDIF coaxialne, obsługujące 192 kHz,

Możliwość rozszerzania do 16 fizycznych wejść/wyjść pracujących jednocześnie,

Stereofoniczne wyjście liniowo-słuchawkowe z regulacją poziomu sygnału; możliwość wykorzystania go jako wyjścia monitorowego,

MIDI IN, MIDI OUT [16 kanałów],

Technologia TotalMix: 512 kanałów w 40-bitowej rozdzielczości wewnętrznej,

Sprzętowy miernik poziomów - HDSP Meter Bridge – wartości skutecznej i szczytowej.

Panel sterowania

Panel sterowania tak jak we wszystkich kartach RME jest łatwy w obsłudze i ma bardzo przejrzysty układ. Dostarcza użytkownikowi wszystkich niezbędnych informacji i umożliwia łatwe ustawienie parametrów pracy karty bez wychodzenia z aktualnie używanego programu. W łatwy sposób można wybrać typ wejścia, ustawić zegar systemowy, wybrać sposób odczytywania wejścia cyfrowego, ustawić wielkość pamięci przydzielonej na bufor ASIO. Jeżeli używasz kilku źródeł cyfrowych SyncCheck zapewni bezproblemowe przełączanie między nimi, zaś Intelligent Clock Control pozwoli na prawidłową synchronizację z kartą i resztą sprzętu używanego w studio. Po prostu patrzysz, ustawiasz i wszystko gra.

Interfejs RME BOB1

BOB1 to wygodne rozszerzenie do karty RME HDSP 9632 pozwalające "wyprowadzić" złącza dostępne w karcie do zewnętrznego interfejsu. BOB1 łączy się z kartą za pomocą 2 kabli wielożyłowych, udostępniając następujące gniazda:

WEJŚCIA:

S/PDIF [RCA],

MIDI IN,

Line L [RCA],

Line R [RCA].

WYJŚCIA:

S/PDIF [RCA],

MIDI OUT,

Line L [RCA],

Line R [RCA],

Słuchawki [TRS].

Należy pamiętać, że z uwagi na użycie dość długich kabli łączących kartę z interfejsem, złącze S/PDIF może pracować z maksymalną częstotliwością 96 kHz.

BOB1 sprawdzi się znakomicie w komputerowym studiu opartym o kartę RME HDSP 9632.

DANE TECHNICZNE

Praca z częstotliwościami próbkowania: 32 kHz, 44.1 kHz, 48 kHz, 64 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz, Latencja [z ang. opóźnienie] o wartościach: 1.5 ms, 3 ms, 6 ms, 12 ms, 23 ms, 46 ms, 93 ms, 186 ms,

Regulacja [panel sterowania] poziomu sygnału na wejściach i wyjściach analogowych - LoGain/+4 dBu/-10 dBV, Zainstalowany zestaw przetworników analogowo-cyfrowych i cyfrowo-analogowych [24-bity/192 kHz, dynamika >110 dBA] pracujących z sygnałem symetrycznym,

Wyjście niskiej impedancji [75 ohm] dla bezpośredniego podłączenia słuchawek; poziom sygnału regulowany z panelu sterowania karty,

Zabezpieczenie głośników przed zakłóceniami [trzaskami] powstającymi przy włączaniu i wyłączaniu komputera, Zmiany wszystkich parametrów, np. wielkość bufora ASIO lub Latencji w czasie rzeczywistym bez wychodzenia z programu,

Technologia ASIO Zero CPU Load; polega na tym, że podczas używania wszystkich 32 sprzętowych kanałów, procesor komputera obciążany jest w 0%!,

Dynamic Bus Utilization DBU – jest to nowe rozwiązanie firmy RME. Większość kart audio zajmuje na stałe całe dostępne pasmo przepustowe magistrali PCI [9 MB/s], nawet jeżeli używa tylko jednej ścieżki stereo do nagrywania i jednej ścieżki stereo do odtwarzania. W analogicznej sytuacji karta HDSP9632 wykorzystując DBU zajmuje zaledwie 688 KB/s [!!!]. W praktyce oznacza to mniejsze zużycie mocy obliczeniowej procesora i całego systemu. HDSP9632 będzie pracować również w takim systemie komputerowym, w którym inne karty nie sprawdziły się [!!!]. Na razie tylko RME stosuje tego typu rozwiązanie,

Secure BIOS Technology – technologia pozwalająca na bezpieczną aktualizację oprogramowania wewnętrznego [ang. firmware] karty. Nawet w przypadku zaniku napięcia w czasie programowania, karta nadal będzie nadawała się do użytku,

Synchronizacja audio [Word Clock] w trybach: Master lub Slave po podłączeniu rozszerzenia HDSP9632 Word Clock Module; zastosowany AutoSync umożliwia automatyczną synchronizację częstotliwości próbkowania i jej sterowanie na wejściu i na wyjściu karty; strumienie danych wchodzących i wychodzących mogą mieć różne częstotliwości próbkowania,

Automatyczne i synchroniczne przełączanie między Master Clock i Slave Clock, Enhanced Mixed Mode: szybkie i jednoczesne ustawianie parametrów wejść i wyjść karty,

TMS [Track Marker Support] – rozpoznawanie i czytanie ID z CD i magnetofonów cyfrowych DAT; odczyt subkodu czasowego z płyt CD Audio,

Superstabilny Bitclock-PLL [synchronizacja audio] w trybie ADAT, pozwalający na precyzyjne synchronizowanie z urządzeniami zewnętrznymi oraz płynne zmienianie częstotliwości próbkowania,

Technologia ZLM [ang. Zero Latency Monitoring], pozwalająca na odsłuchiwanie ścieżki na zasadzie Tape Type – odsłuch z wejścia możliwy jest podczas nagrywania lub wtedy, gdy dana ścieżka jest uaktywniona [ang. Enable Record] - ze sprzętową funkcja podrzutki [ang. Punch-IN/OUT]; funkcja działa wtedy, gdy zegar systemowy ustawiony jest na Slave,

Technologia Enhanced ZLM [ang. Zero Latency Monitoring], pozwalająca na odsłuchiwanie [monitoring] przy różnych częstotliwościach próbkowania ścieżki nagrywanej i odtwarzanej,

Wejścia i wyjścia cyfrowe izolowane galwanicznie,

Niska wartość Jittera, poniżej 1 ns! w trybie PLL [44.1 kHz, wejście optyczne],

Oprogramowanie DIGICheck DSP 3.0 dla Windows do testowania, analizy i pomiarów karty oraz systemu komputerowego,

Sprzętowy miernik poziomu PEAK [wartość szczytowa] i RMS [wartość skuteczna],

Technologia TotalMix - sprzętowy mikser pozwalający na dowolne przełączanie między wejściami a wyjściami [512 kanałów miksera w wewnętrznej rozdzielczości 40-bitów],

Technologia S/MUX „zaszyta” w systemie umożliwiająca na łączach optycznych ADAT wykorzystanie 8 kanałów w rozdzielczości 24-bity/96kHz do nagrywania i odtwarzania.

WEJŚCIA:

2 analogowe RCA [cinch] – opcja wejścia symetrycznego na złączach XLR, 1 x ADAT, 1 x cyfrowe optyczne [TOSLINK], 1 x coaxialne S/PDIF [RCA], 1 x MIDI IN,

Format wejść cyfrowych: optyczne ADAT [24-bity/96kHz], S/PDIF [24-bity/192kHz], AES/EBU [Consumer, Professional].

WYJŚCIA: 2 analogowe RCA [cinch] – opcja wyjścia symetrycznego na złączach XLR, 1 x ADAT, 1 x cyfrowe optyczne [TOSLINK], 1 x coaxialne S/PDIF [RCA], 1 x MIDI IN,

Format wyjść cyfrowych: optyczne ADAT [24-bity/96kHz], S/PDIF [24-bity/192kHz], AES/EBU [Consumer, Professional],

Dodatkowe stereofoniczne wyjście analogowe [jack stereo 1/4"] z możliwością podłączenia słuchawek, pracujące jako niezależny tor audio, np. do monitoringu.

W zestawie sama karta bez kabli i przejściówek.
