КМ12 РАЗЪЕМ МОНТАЖНЫЙ УГЛОВОЙ 100х100х80

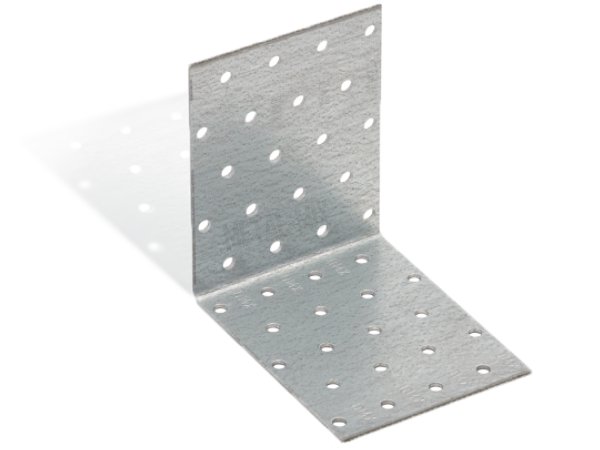

KĄTOWNIK MONTAŻOWY KM12 100x100x80x2mm

Standardowe kątowniki z uniwersalną perforacją. Ilość umieszczonych w nich otworów sprawia, że za pomocą tych kątowników można zrealizować wiele prostych, jak i skomplikowanych połączeń.

Kątowniki wykonane zostały z blachy stalowej ocynkowanej o grubości 2 mm.

PARAMETRY:

• wysokość -100mm
• szerokość - 80mm
• głębokość - 100mm
• grubość blachy - 2mm
• materiał - DX51D + Z275
• ochrona antykorozyjna - ocynk
• ilość otworów - 40 otworów ø5mm
• nośność -  13,01kN

MOCOWANIE:

• gwoździe pierścieniowe ANCHOR ø4
• wkręty ciesielskie do łączników

KREATOR DOBORU ŁĄCZNIKÓW NA PODSTAWIE WYMIARU BELEK:

W tym narzędziu obliczenia techniczne skondensowano w przejrzystej formie siedmiu kroków. Algorytm obecnie bazuje na zbiorze kątowników  i dopasowanych do nich gwoździ ANCHOR. Zbiór zawęża się w zależności od dokonywanych wyborów, aby ostatecznie wskazać kątownik i gwoździe najlepiej dopasowane do Twojego połączenia drewnianego. Wskaż wzajemnie ułożenie belek, ich wymiary oraz określ miejsce przyłożenia siły.

Kreator znajduje się na stronie: http://kp.dmxsystem.com

RYSUNEK TECHNICZNY:

• KM1 - 40 x 40 x 40 x 2 [mm]
• KM2 - 40 x 40 x 60 x 2 [mm]
• KM3 - 60 x 60 x 40 x 2 [mm]
• KM4 - 60 x 60 x 60 x 2 [mm]
• KM5 - 60 x 60 x 80 x 2 [mm]
• KM6 - 60 x 60 x 100 x 2 [mm]
• KM7 - 80 x 80 x 40 x 2 [mm]
• KM8 - 80 x 80 x 60 x 2 [mm]
• KM9 - 80 x 80 x 80 x 2 [mm]
• KM10 - 80 x 80 x 100 x 2 [mm]
• KM11 - 100 x 100 x 60 x 2 [mm]
• KM12 - 100 x 100 x 80 x 2 [mm]
• KM13 - 100 x 100 x 100 x 2 [mm]
• KM14 - 40 x 40 x 100 x 2 [mm]
• KM15 - 40 x 40 x 200 x 2 [mm]
• KM16 - 90 x 90 x 40 x 2 [mm]
• KM17 - 52 x 52 x 40 x 2 [mm]
• KM18 - 60 x 60 x 50 x 2 [mm]

DOKUMENTACJA TECHNICZNA:

• Europejska Aprobata Techniczna
• Deklaracja Właściwości Użytkowych
• Certyfikat Zgodności Zakładowej Kontroli Produkcji

Wszystkie oferowane przez nas łączniki charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.

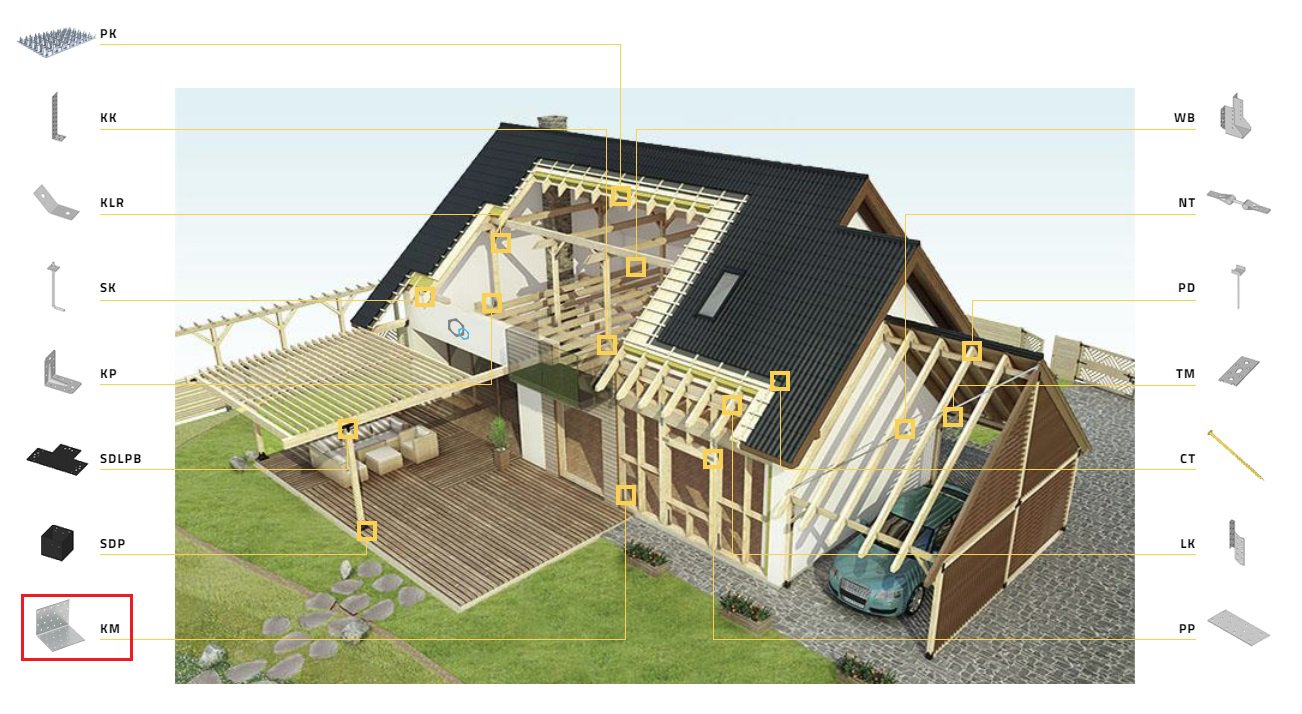

ZASTOSOWANIE:
