СОЕДИНИТЕЛЬ КРОНШТЕЙНА БАЛКИ WB37 140x180 СЕРТИФИКАТ

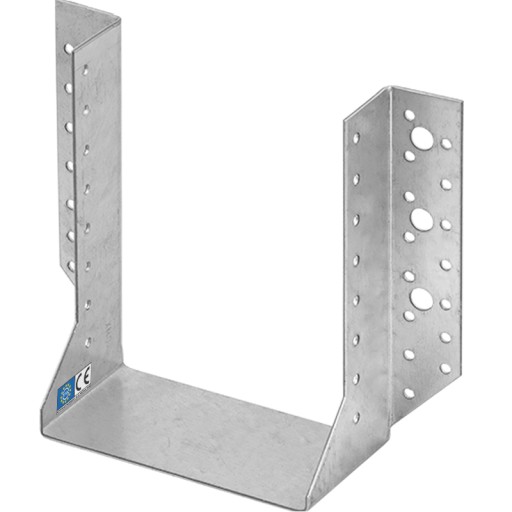

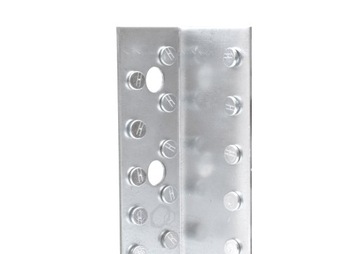

WSPORNIK BELKI WB37 140x180mm

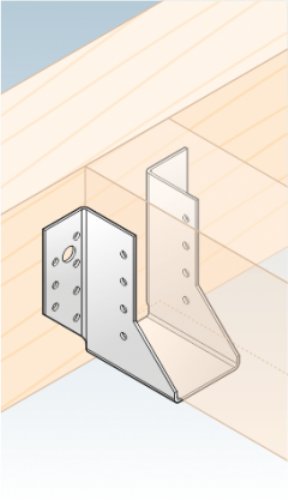

Standardowy wieszak belki umożliwiający montaż bez szczeliny pomiędzy łączonymi elementami. Dodatkowe, duże średnice otworów sprawiają, że można je stosować również przy mocowaniu belek do betonowej ściany.

Wieszaki wykonane zostały z blachy stalowej ocynkowanej o grubości 2 mm.

Wykonane w kilkudziesięciu rozmiarach, odpowiadających stosowanym na rynku przekrojom belek.

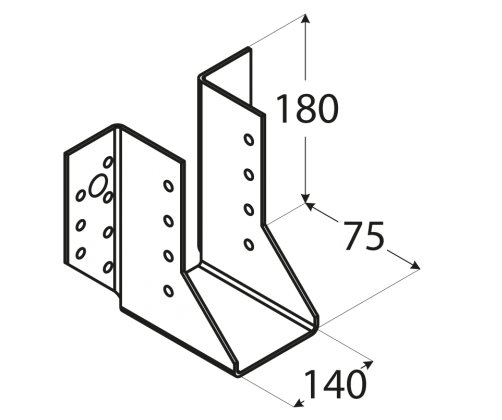

PARAMETRY:

• szerokość - 140mm
• wysokość -180mm
• głębokość - 75mm
• grubość blachy - 2mm
• materiał - DX51D + Z275
• ochrona antykorozyjna - ocynk
• ilość otworów - 46 otworów ø5mm, 6 otworów ø11mm
• nośność - 32,3kN

MOCOWANIE:

• gwoździe pierścieniowe ANCHOR ø4
• wkręty ciesielskie do łączników
• wkręty do drewna H6K ø10mm
• stalowe śruby rozporowe M10
• kotwy wklejane M10 itp.

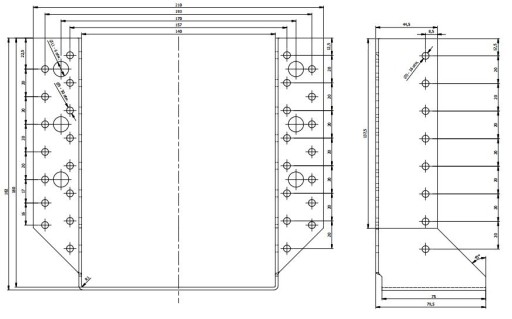

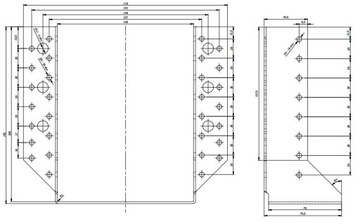

RYSUNEK TECHNICZNY:

• WB1 - 25 x 118 x 75 x 2 [mm]
• WB2 - 38 x 111 x 75 x 2 [mm]
• WB3 - 38 x 141 x 75 x 2 [mm]
• WB4 - 38 x 171 x 75 x 2 [mm]
• WB5 - 41 x 110 x 75 x 2 [mm]
• WB6 - 41 x 140 x 75 x 2 [mm]
• WB7 - 41 x 170 x 75 x 2 [mm]
• WB8 - 45 x 108 x 75 x 2 [mm]
• WB9 - 45 x 138 x 75 x 2 [mm]
• WB10 - 51 x 105 x 75 x 2 [mm]
• WB11 - 51 x 135 x 75 x 2 [mm]
• WB12 - 51 x 165 x 75 x 2 [mm]
• WB13 - 51 x 195 x 75 x 2 [mm]
• WB14 - 60 x 100 x 75 x 2 [mm]
• WB15 - 60 x 130 x 75 x 2 [mm]
• WB16 - 60 x 160 x 75 x 2 [mm]
• WB17 - 60 x 190 x 75 x 2 [mm]
• WB18 - 60 x 220 x 75 x 2 [mm]
• WB19 - 64 x 98 x 75 x 2 [mm]
• WB20 - 64 x 128 x 75 x 2 [mm]
• WB21 - 70 x 125 x 75 x 2 [mm]
• WB22 - 70 x 155 x 75 x 2 [mm]
• WB23 - 76 x 122 x 75 x 2 [mm]
• WB24 - 76 x 152 x 75 x 2 [mm]
• WB25 - 76 x 182 x 75 x 2 [mm]
• WB26 - 80 x 120 x 75 x 2 [mm]
• WB27 - 80 x 150 x 75 x 2 [mm]
• WB28 - 80 x 180 x 75 x 2 [mm]
• WB29 - 80 x 210 x 75 x 2 [mm]
• WB30 - 100 x 140 x 75 x 2 [mm]
• WB31 - 100 x 170 x 75 x 2 [mm]
• WB32 - 100 x 200 x 75 x 2 [mm]
• WB33 - 115 x 163 x 75 x 2 [mm]
• WB34 - 115 x 193 x 75 x 2 [mm]
• WB35 - 120 x 160 x 75 x 2 [mm]
• WB36 - 120 x 190 x 75 x 2 [mm]
• WB37 - 140 x 180 x 75 x 2 [mm]
• WB38 - 160 x 170 x 75 x 2 [mm]

DOKUMENTACJA TECHNICZNA:

• Europejska Aprobata Techniczna
• Deklaracja Właściwości Użytkowych
• Certyfikat Zgodności Zakładowej Kontroli Produkcji

Wszystkie oferowane przez nas wieszaki charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.

ZASTOSOWANIE:
