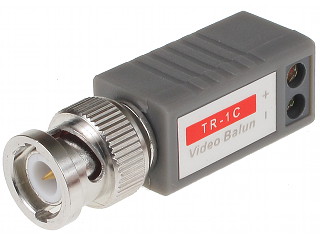

BALUN prosty KONWERTER skrętka UTP<==> BNC

Konwerter do transmisji po skrętce

sygnału Video

Pasywne złącze do transmisji sygnału wideo po skrętce, umożliwiające przesyłanie sygnału wideo z kamer na odległość nawet do 400m (przy użyciu skrętki komputerowej 5 kategorii). Z uwagi na bardzo małe rozmiary można go podłączać bezpośrednio do kart DVR lub rejestratorów cyfrowych. Wtedy sam transformator jest niewidoczny dla osób postronnych. Jedną z najważniejszych zalet transformatora są jego bardzo małe gabaryty.

Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m kamery kolorowe lub do 600m przy kamerach czarno-białych.

Ważne:

• Należy zwrócić uwagę na prawidłowe połączenie zacisków: (+) do (+) oraz (-) do (-). Odwrotne połączenie spowoduje zakłócenia obrazu.
• Nie ma znaczenia które z elementów będziemy używać jako nadajnik i odbiornik.
• Przewody skrętki mocujemy za pomocą zacisków kablowych : po dwie śrubki w każdym urządzeniu.

DANE TECHNICZNE:

• Zasięg: 400 m
• Zakres napięcia we/wy 75Ω (CVBS): 1Vpp
• Tłumienie przelotowe: -0,5dB (dla f=5Mhz
• Zakres pasma video: 0 ... 50Mhz (-3dB)
• CMRR (dB @ 5MHz): 50dB
• Impedancja we/wy koncentrycznego: 75Ω
• Impedancja we/wy symetrycznego: 100Ω
• Typ złącza we/wy koncentrycznego:<: wtyk BNC
• Typ złącz we/wy symetrycznego: Zaciski kablowe
• Temp. pracy / wilgotność wzgl.: 0°C ... +55°C / <95%< span>
• Waga: 21 g
