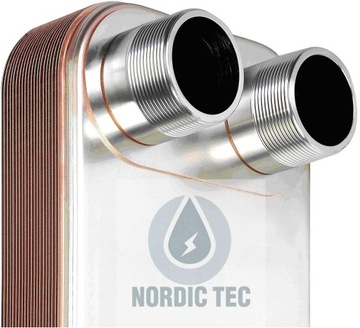

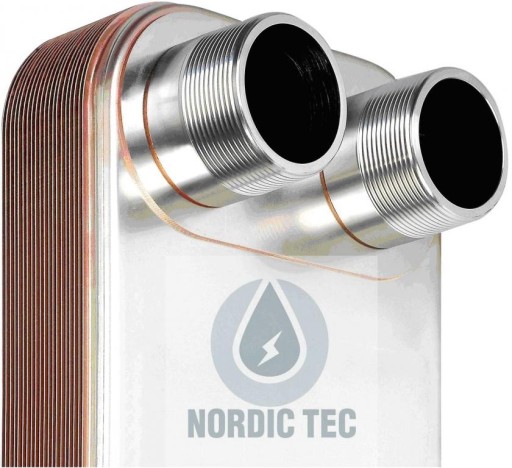

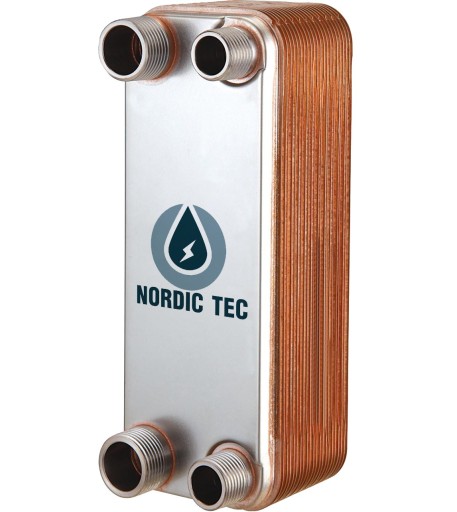

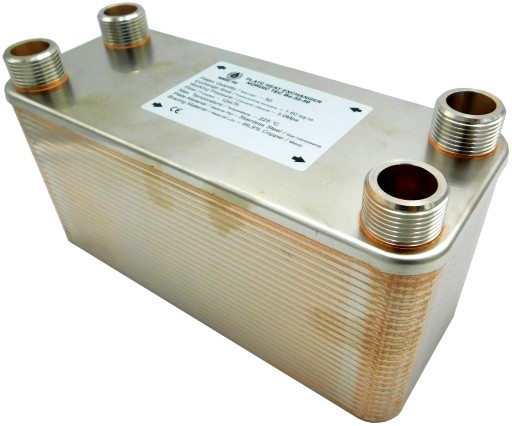

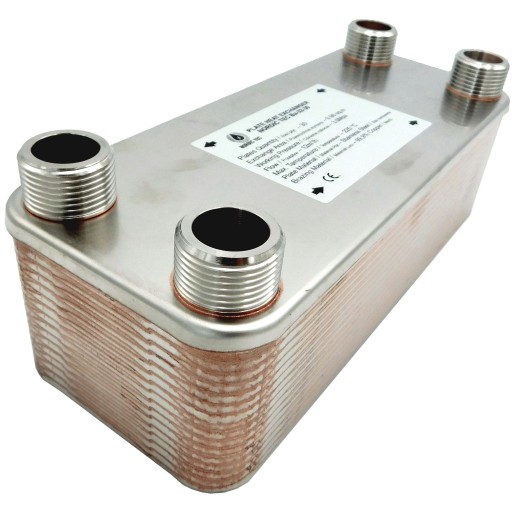

NORDIC Tec 40 кВт 32-пластинчатый теплообменник 1 дюйм

Wymiennik ciepła 32-płytowy

Nordic Tec Ba-16-32

przyłącza 4x 1", 32 płyty

Szczegóły techniczne:

- Stal nierdzewna 316L, lutowana miedzią 99,9% Cu

- Moc grzewcza - do 40 kW w zależności od parametrów zasilania

Moc nominalna jest mocą maksymalną, osiągalną przy bardzo wysokich parametrach zasilania. Nie jest ona równoznaczna mocy kotła lub urządzenia grzewczego,do którego wymiennik może być stosowany.

Dobór powinien być dokonywany przez osobę posiadającą fachowe przygotowanie i rozeznanie w temacie wymienników ciepła.

- Przyłącza: 4x 1"

- Ciśnienie robocze - do 20 bar (maksymalne ciśnienie pracy)

- Ciśnienie testowe - 40 bar

- Temperatura pracy: od -190°C do +230°C

- Przepływ - 8 m3/h

- Powierzchnia wymiany - 0,512 m2

100% nowy

Certyfikowany - CE, TÜV

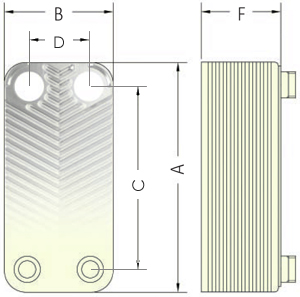

Wymiary (patrz rysunek techniczny po prawo)

Długość (A) - 220 mm

Szerokość (B) - 90 mm

Grubość (F) - 80 mm

Rozstaw przyłączy (C) - 180 mm

Rozstaw przyłączy (D) - 52 mm

Zastosowanie:

• Podłączanie kotłów na paliwo stałe oraz kominków z płaszczem wodnym do układu zamkniętego w instalacji CO
• Współpraca z kotłami gazowymi, kolektorami słonecznymi (panelami solarnymi) oraz podgrzewaczami CWU
• Podłączanie ogrzewania podłogowego
• Wszelkiego rodzaju instalacje CO i CWU
• Współpraca z pompami ciepła (np. ogrzewanie geotermiczne)
• Wymiana ciepła, ogrzewanie i chłodnictwo w maszynach przemysłowych różnych branż
• Praca w charakterze skraplacza/parownika przy pompach ciepła
• Chłodnictwo przemysłu spożywczego (np. w produkcji soków, mleka, piwa)
• Podłączanie instalacji pod sieć miejską

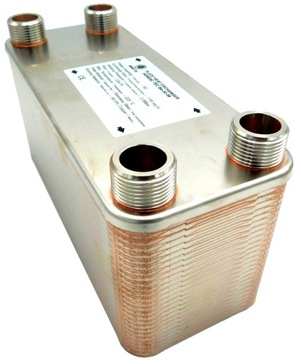

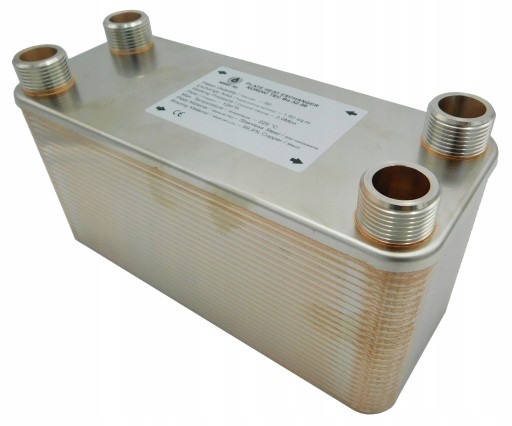

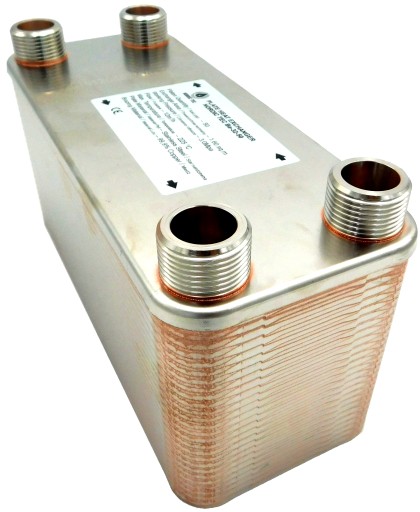

Przy podłączaniu zwróć uwagę na strzałki na tabliczce znamionowej, ukazujące prawidłowy kierunek przepływów. Wymiennik podłączamy zawsze przeciwprądowo - dla uzyskania maksymalnej wydajności.

Dlaczego wymiennik płytowy?

• Posiadają wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty
• lutowane w piecach próżniowych tworzą konstrukcję niezwykle trwałą na zmiany ciśnienia i temperatury
• łatwość montażu i relatywnie prosta konstrukcja
• łatwość ewentualnego czyszczenia
• możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji

Dobór powinien być dokonywany przez osobę posiadającą fachowe przygotowanie i rozeznanie w temacie wymienników ciepła.

Zastosowanie wymiennika płytowego:

Podłączanie kotłów na paliwo stałe oraz kominków z płaszczem wodnym do układu zamkniętego w instalacji CO

Kooperacja z kotłami gazowymi, panelami słonecznymi (kolektorami solarnymi) oraz podgrzewaczami/zasobnikami CWU

Współpraca urządzeń grzewczych z ogrzewaniem podłogowym

Wszelkiego rodzaju instalacje CO i CWU

Współpraca z pompami ciepła (np. ogrzewanie geotermiczne) w ich podłączeniu do układów grzewczych

Wymiana ciepła, ogrzewanie i chłodnictwo w maszynach przemysłowych różnych branż, w tym branża spożywcza, piwowarstwo, przemysł maszynowy, samochodowy

Praca w charakterze skraplacza/parownika przy pompach ciepła (w przypadku zgodności parametrów)

Chłodnictwo przemysłu spożywczego (np. w produkcji soków, mleka, piwa)

Podłączanie instalacji pod sieć miejską

Oddzielenie kotłów od reszty instalacji w celu zwiększenia ich żywotności

Dlaczego wymiennik płytowy a nie wymiennik innej konstrukcji?

Wersje płytowe posiadają wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty, pracują zdecydowanie wydajniej niż wężownice lub wymienniki zasobnikowe w zestawieniu z wielkością urządzenia. Ma to duże znaczenie w przypadku małych kotłowni

Lutowane są przy użyciu nowoczesnej technologii w piecach próżniowych tworzą konstrukcję niezwykle trwałą. Dzięki temu są odporne na zmiany ciśnienia i temperatury w granicach podanych parametrów

Łatwość montażu i relatywnie prosta konstrukcja. Dzięki temu przy użyciu instrukcji urządzenie jest w stanie podłączyć także hydraulik/instalator, który wcześniej nie miał z nim do czynienia.

Łatwość i prostota ewentualnego czyszczenia

Dają możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji, najlepszy sposób na dopięcie do już istniejącej instalacji np. pieca gazowego kondensacyjnego lub panelu solarnego
