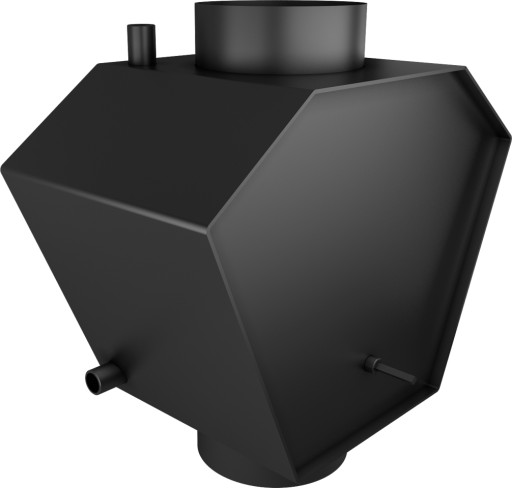

Wymiennik ciepłej wody fi 200 z rurkami

Ma ona za zadanie odzyskanie części energii cieplnej zawartej w spalinach wychodzących z komory spalania wkładu kominkowego. Ciepło jest przekazywane dalej do ciepłej wody użytkowej lub poprzez system c.o. do grzejników w pomieszczeniach mieszkalnych. Jest to bardzo ekonomiczne źródło ciepła, ponieważ nie wymaga zużycia dodatkowej ilości opału, tylko wykorzystuje nadmiar ciepła spalin wylatujących w komin. Gorące spaliny przepływają przez wymiennik ogrzewając wodę w płaszczu wymiennika. Ciepła woda wyprowadzana jest króćcem umieszczonym na górnej części wymiennika. Wymiennik jest przystosowany do współpracy z instalacjami kaloryferów oraz ogrzewania podłogowego zasilanymi piecami c.o. na paliwa stałe, gaz, olej, prąd oraz pompami ciepła i bateriami słonecznymi.

Wymiennik ciepłej wody jest wykonany ze stali przeznaczonej do pracy w podwyższonych temperaturach. Materiał ten jest przystosowany do pracy w układach centralnego ogrzewania, zapewnia wysoką niezawodność urządzenia, odporność termiczną oraz długotrwałą pracę.

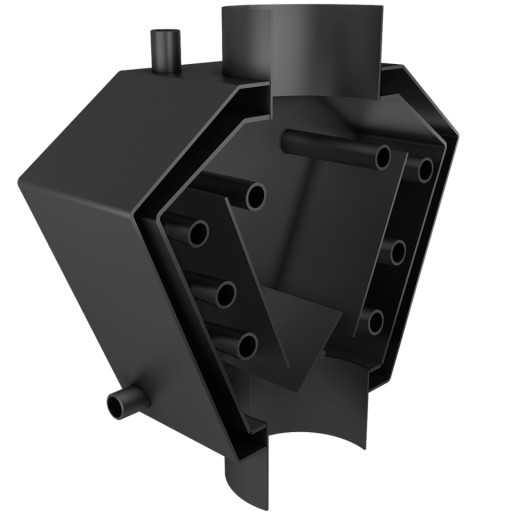

Centralną częścią wymiennika jest komora wewnętrzna, w której zamontowany jest układ rurek i kanałów zwiększających powierzchnię wymiany ciepła. Na wlocie komory zamontowana jest ruchoma płytka oporowa, która zapewnia odpowiednie ułożenie szybra.

Szyber, który kieruje przepływem spalin, zainstalowany jest w komorze wewnętrznej:

1 - pionowo szyber jest w pozycji otwartej – spaliny przepływają środkiem wymiennika bezpośrednio do komina – wymiennik jest wyłączony

2 - poziomo szyber jest w pozycji zamkniętej – spaliny omywają płaszcz wodny wymiennika przekazując ciepło do płaszcza wodnego

– wymiennik jest włączony.

Uwaga! Przy rozpalaniu kominka szyber powinien znajdować się w pozycji pionowej (wymiennik wyłączony). Zabudowując wymiennik należy zawsze pamiętać o zapewnieniu dostępu do regulacji szybra, np. przez drzwiczki rewizyjne.

DANE TECHNICZE:

Moc nominalna (kW): do 10 - uzależniona od mocy wkładu kominkowego

Średnica czopucha(mm): 200

Sprawność cieplna (%): do 75%

Waga (kg): 63,60

Pojemność wody(l): 16,5.
