Zestaw sterujący do wkładów z płaszczem wodnym RT-08G BUFOR - TITANIUM - (przepustnica 120mm), podtynkowy

RT-08 G Bufor – zestaw sterujący z wyświetlaczem graficznym do obsługi układów grzewczych zasilanych z kominka z płaszczem wodnym, z regulacją dopływu powietrza do komory spalania za pośrednictwem przepustnicy.

Dzięki zastosowaniu naszego sterownika mogą Państwo zaoszczędzić do 30% opału !

Urządzenie zapewnia automatyczną obsługę pompy ładującej Bufor ciepłej wody, oraz rozprowadzenie ciepła za pośrednictwem pompy obiegowej do układu CO i pompy ładującej układ CWU. Posiada trzy czujniki temp. wody – 1 czujnik zasadniczy do pomiaru w płaszczu wodnym kominka, czujnik temperatury bufora, oraz czujnik układu CWU.

Zalety sterownika RT-08 G Bufor:

– Oszczędność opału do 30% !

– Komfort i bezpieczeństwo.

– Płynne sterowanie pracą przepustnicy regulującej dopływ powietrza do spalania.

– Optymalizacja procesu spalania w kominku.

– Sterowanie pracą pompy ładującej Bufor.

– Sterowanie pracą pompy CWU.

– Sterowanie pracą pompy obiegowej.

– Funkcja blokady innego źródła ciepła w momencie gdy kominek dostarcza ciepło do instalacji.

– Zintegrowana funkcja termostatu strefowego.

– Pamięć na wypadek zaniku napięcia, przywrócenie wcześniej dokonanych nastaw.

– Wybór wersji językowej.

W zestawie znajdują się:

– Sterownik z wyświetlaczem graficznym

– Ramka osłonowa w wybranym designie

– Przepustnica

– Trzy czujniki pomiaru temperatury wody

– Puszka montażowa

Specyfikacja:

• Czujnik temperatury wody: KTY81 (0...+100°C)
• Design: Titanium Design
• Ilość czujników temperatury wody: 3
• Maksymalna moc przyłączeniowa: 750 W
• Pobór mocy: 5 W
• Rodzaj obudowy: Podtynkowa
• Rodzaj przepustnicy: Nieuszczelniona
• Średnica przepustnicy: 120mm
• Temperatura pracy: 0 - 40°C
• Wymiary: 148x80x55 mm
• Zasilanie: 230 V 50 Hz

Zasada działania

Regulator  RT-08 G TATAREK dedykowany jest do obsługi instalacji grzewczych, w których źródłem ciepła jest kominek z płaszczem wodnym lub palenisko z nasadą wodną. Proces spalania  kontrolowany jest poprzez płynnie regulowaną przepustnicę, regulującą dopływ powietrza do komory spalania. Odbiornikami ciepła są: Zbiornik BUFOROWY (BUF), Zasobnik Ciepłej Wody Użytkowej (CWU) i instalacja centralnego ogrzewania (CO). Podstawową funkcją regulatora jest utrzymywanie temperatury w płaszczu wodnym kominka na zadanym przez użytkownika poziomie. Zadanie to jest wykonywane poprzez pomiar temperatury wody w płaszczu wodnym i odpowiednie sterowanie przepustnicy, tak aby doprowadzić i utrzymać temperaturę paleniska do poziomu zapewniającego utrzymanie zadanego parametru temperatury wody (TempKOM).

Oprócz tego, regulator zapewnia odpowiedni rozdział ciepłej wody na zasilenie bufora i zasobnika CWU, oraz grzejników ( układ CO ). W tej wersji oprogramowania całość ciepłej wody jest przekazywana bezpośrednio z kominka lub paleniska wodnego do bufora CWU, a dopiero z niego dokonywany jest rozbiór ciepła na instalację CO i zasobnik CWU. Możliwe jest również równoległe zasilanie z kominka bufora i zasobnika CWU.

Regulator RT-08 G BUFOR steruje pompą ładującą zbiornik BUFOROWY (P2). Pompa P2 pracuje gdy temperatura kominka przekroczy wartość „ZAŁ BUF” i ponadto jest wyższa od temp. BUFORA (T1) o wartość parametru „<61> DeltaBUF” (patrz PARAMETRY POZIOMU 3). Kolejną funkcją jest  sterowanie pompą ładującą zasobnik ciepłej wody użytkowej CWU (P1). Pompa P1 pracuje gdy temperatura źródła ciepła (BUFOR dla konfiguracji standardowej (CWU za BUF), KOMINEK dla konfiguracji alternatywnej (CWU przed BUF) przekroczy wartość „ZAŁ CWU” i ponadto jest wyższa od temp. zasobnika CWU (T2) o wartość parametru „DeltaCWU” (patrz PARAMETRY POZIOMU 1). Możliwe jest  załączenie funkcji priorytetu CWU, co spowoduje szybsze ładowanie CWU. Regulator wyposażony jest w zegar sterujący priorytetem CWU  w wybranych porach dnia.

Regulator zapewnia również sterowanie pompą obiegową centralnego ogrzewania CO (P3). Pompa obiegowa pracuje gdy temperatura BUFORA przekroczy wartość „ZAŁ CO” i funkcjonuje do momentu rozładowania temperatury w buforze poniżej określonej temperatury minimalnej. RT-08 G BUFOR zapewnia obsługę instalacji grzewczej również w momencie kiedy kominek wygaśnie  wówczas aktywna jest wyłącznie regulacja pracy wszystkich urządzeń zapewniających dystrybucję ciepła z bufora na instalację.

Regulator wyposażony jest dodatkowo we własne źródło zasilania awaryjnego  przerwy w zasilaniu do 8 sekund nie zakłócają jego pracy (w tym czasie może załączyć się zasilanie awaryjne).

Zalety zastosowania regulatora RT-08 G:

• komfort obsługi paleniska i układu grzewczego
• wizualizacja pracy wszystkich urządzeń współpracujących w układzie
• wydłużenie procesu palenia- wydłużenie żywotności paleniska
• szeroki zakres zabezpieczeń paleniska i instalacji na wypadek różnorodnych awarii
• możliwość doboru parametrów pracy układu pod indywidualne potrzeby użytkownika

Wyposażenie regulatora

Regulator jest oferowany  w zestawie zapewniającym pełną obsługę paleniska.

• W skład zestawu wchodzą:
• Moduł sterujący
• Ramka maskująca
• Dedykowana przepustnica zimnego powietrza bez uszczelnienia
• Trzy czujniki temperatury wody

Do regulatora można podłączyć dodatkowy osprzęt:

• Dwie pompy obiegowe lub elektrozawory
• Jedną pompę ładującą CWU
• Dodatkowe urządzenie załączane beznapięciowo, sterowane wg. wybranych parametrów ( np. rozłączenie kotła gazowego CO,    załączenie elektrozaworu bezpieczeństwa )

Układ pracy

CWU  zasobnik Ciepłej Wody Użytkowej

KOM  KOMinek z płaszczem wodnym

BUF zbiornik BUFOROWY

CO instalacja Centralnego Ogrzewania

T1 czujnik temperatury zasobnika BUFOROWEGO

T2 czujnik temperatury zasobnika CWU

T3 czujnik temperatury płaszcza wodnego kominka

P1 pompa ładująca zasobnik CWU

P2 pompa ładująca zbiornik BUFOROWY

P3 pompa obiegowa CO

PP sterowana elektrycznie przepustnica powietrza kominka

Podstawowy układ pracy regulatora (CWU za BUF). Parametr „<93> CWU przed BUF”=WYŁ.

Alternatywny układ pracy – (CWU przed BUF). Parametr „<93> CWU przed BUF”=ZAŁ.

W przypadku alternatywnego układu pracy (CWU przed BUFOREM), należy zmienić wartość parametru „<93> CWU przed BUF” na „ZAŁ” ponieważ dla takiej konfiguracji  pompa ładująca CWU pobiera ciepło z kominka a nie z BUFORA

Informacje dotyczące montażu regulatora RT-08 G

Do prawidłowego montażu urządzenia konieczne będą:

• wkrętak z izolacją elektryczną 2,5 mm z końcówką płaską
• wkrętak z izolacją elektryczną  2,5 mm z końcówką krzyżakową no.0

Przydatne mogą być również:

• cążki z cienkimi końcówkami i izolacją elektryczną uchwytów

 Zalecane przewody służące do podłączenia urządzeń peryferyjnych do regulatora:

• przewód doprowadzający zasilanie:    linka 3 x 0,75 mm²
• przewód przepustnicy:     3 x 0,5 mm² dł. fabryczna: 3 m (nie zalecane przedłużanie przewodu) -
• przewód przyłączeniowy pomp: 3 x 0,75 mm²
• przewód przyłączeniowy do styku STEROWANIE: min. 2 x 0,5 mm² ( bez ograniczeń )
• czujnik temp. wody w płaszczu kominka KTY81
• czujnik temp. wody CWU KTY81: 2 x 0,5 mm² dł. 2 m ( max. przedłużenie do 25 mb )  do 10  mb bez  różnicy w odczycie temp.

Podczas przedłużania dostarczonych w zestawie czujników temperatury wody, należy pamiętać o poprawnym ich połączeniu  zalecane jest połączenie sztywne (lut), z zachowaniem odpowiedniej polaryzacji przewodów i właściwego odizolowania samego połączenia.

Ważne zalecenia montażowe:

Montaż regulatora należy przeprowadzić z należytą starannością, ze szczególnym uwzględnieniem zasad bezpieczeństwa (urządzenia elektryczne), oraz zachowaniem ostrożności podczas dokręcania styków w kostkach przyłączeniowych regulatora podczas montażu przewodów, tak aby nie doszło do mechanicznego ich uszkodzenia na skutek użycia zbyt dużej siły.

WAŻNE!!! Przed montażem całości osprzętu, należy przewidzieć pozostawienie otworów rewizyjnych w samej obudowie kominka, które zapewnią prosty i nieskomplikowany dostęp do osprzętu peryferyjnego regulatora przepustnicy zimnego powietrza (PP) i czujników temperatury (T1, T2 i T3). Pozwoli to w przyszłości na dokonanie okresowego przeglądu czystości skrzydła przepustnicy, jak również zapewni bezproblemowy dostęp do czujnika temperatury w przypadku jego awarii bądź uszkodzenia.

DO REGULATORA NALEŻY BEZWZGLĘDNIE PODŁĄCZYĆ PRZEWÓD UZIEMIAJĄCY !!!

Regulator powinien się znajdować w bezpośrednim sąsiedztwie kominka, tak aby zapewnić stały podgląd parametrów pracy instalacji i jak najszybsze przekazanie informacji w wypadku wystąpienia jakiejkolwiek awarii.

W celu zabezpieczenia regulatora przed nadmierną temperaturą panującą w pobliżu wkładu - regulator nie powinien być montowany w samej obudowie kominka, za wyjątkiem miejsc specjalnie do tego przygotowanych pod kątem zabezpieczenia temperaturowego. Zbyt wysoka temperatura otoczenia regulatora, może z czasem wpływać niekorzystnie na żywotność niektórych podzespołów i tym samym prowadzić do przedwczesnego ich zużycia.

Przepustnica dolotowa nie powinna być instalowana bliżej niż 1 m od wlotu powietrza do kanału dolotowego, ze względu na zabezpieczenie jej przed zbyt niską temperaturą.

Przed montażem regulatora należy upewnić się czy jest zapewnione bezpieczne doprowadzenie zasilania do budynku, natomiast w przypadku jeżeli do budynku jest doprowadzone czasowo napięcie „budowlane”, należy pamiętać w momencie jego przełączania na napięcie właściwe-  o rozłączeniu przewodów napięciowych od regulatora!!!

Podłączenie regulatora

REGULATOR ZASILANY JEST Z SIECI 230V/50Hz. WSZELKIE MANIPULACJE  ZWIĄZANE Z INSTALACJĄ POWINNY BYĆ WYKONYWANE PRZY  ODŁĄCZONYM ZASILANIU

REGULATOR NALEŻY PODŁACZYĆ DO SIECI Z PRZEWODEM ZERUJĄCYM Z  UŻYCIEM URZĄDZENIA RÓŻNICOWEGO ODCINANIA ZASILANIA ZGODNIE Z  OBOWIĄZUJĄCYMI PRZEPISAMI

PRODUCENT NIE ODPOWIADA ZA SZKODY WYNIKŁE Z NIEPRAWIDŁOWEGO  UŻYTKOWANIA REGULATORA

T1 czujnik temperatury zasobnika BUFOROWEGO

T2 czujnik temperatury zasobnika CWU

T3 czujnik temperatury płaszcza wodnego kominka

P1 pompa ładująca zasobnik CWU

P2 pompa ładująca zbiornik BUFOROWY

P3 pompa obiegowa CO

PP sterowana elektrycznie przepustnica powietrza kominka

1. Sterowanie
2. Podłączenie dodatkowej pompy
3. Piec gazowy
4. Rozłączenie pieca gazowego

Praca regulatora

Regulator może funkcjonować w kilku trybach pracy:

MAN    - Sterowanie automatyczne zablokowane - możliwe wyłącznie sterowanie manualne przepustnicą

WYŁ   - Ustawienie przepustnicy w położenie spoczynkowe (określone parametrem „stanWYŁ”).

AUTO  - Cykl automatyczny: rozpalanie - praca  wygaszanie. Cykl załączany jest każdorazowo przez naciśnięcie przycisku

ZAŁ    - Cykl ten przebiega w fazach: rozpalanie  praca  ponowienie rozpalania. Cykl załączany jest przez naciśnięcie przycisku.

Zasadniczym i powtarzalnym trybem palenia jest tryb „ZAŁ”-  przy każdorazowym dołożeniu opału cykl palenia będzie automatycznie inicjowany bez konieczności żadnej dodatkowej ingerencji.

Przy ostatnim dołożeniu powinno się z kolei przejść do trybu pracy jednorazowej określonego jako „AUTO”, który zapewni całkowite automatyczne zamknięcie przepustnicy po zakończeniu procesu palenia.

Praca przepustnicy powietrza

Przepustnica reguluje dopływ powietrza do komory spalania, poprzez co  umożliwia utrzymywanie temperatury w płaszczu wodnym kominka na zadanym poziomie. Zadanie to jest wykonywane poprzez porównanie  temperatury (T3) i temperatury zadanej  (parametr  „<20> TempKOM”) i odpowiednie przymykanie/otwieranie przepustnicy. Zmiana położenia przepustnicy odbywa się co 20s. Pełne przymknięcie przepustnicy określa parametr „<56> PrzepPPmiń”(fabrycznie 0%) a pełne otwarcie „<52> PrzepPPmax”(fabrycznie 100%).

Wyłączenie regulatora powoduje automatyczne ustawienie przepustnicy w położeniu spoczynkowym określonym parametrem „<50> PrzepStanWYŁ” (fabryczna nastawa to 0% - pełne zamknięcie).

Praca pompy ładującej BUFOR

Regulator steruje pompą ładującą zbiornik BUFOROWY. Pompa BUF (P2) może zostać załączona o jeśli temperatura wody w kominku jest wyższa niż zadany próg 48C (parametr „<60> o T.zał.POMPY BUF”) i wyższa niż w zasobniku o 1C (parametr „<61> DeltaBUF”). Wyłączenie pompy poniżej „<60> T.załPOMPY BUF” powoduje szybsze nagrzewanie płaszcza wodnego powyżej punktu rosy i w efekcie zwiększenie trwałości kominka. Pomimo warunków do wyłączenia pompy BUF, pompa może pracować jeszcze przez pewien czas  (parametr „<63> CzasWybieguBUF”).

Brak czujnika temperatury w BUFORZE powoduje ładowanie w „ciemno”. Pompa BUF załączy o się, gdy temp. wody w płaszczu kominka będzie wyższa niż 48C (parametr <60> „T. załPOMPY BUF” ).

Regulator zabezpiecza instalację przed zamarzaniem, automatycznie załączając pompę bufora, gdy  o mierzona temp. jest niższa niż 4C. Regulator realizuje posezonowy wybieg pompy – pompa załączy się na minutę jeśli nie pracuje przez tydzień.

Praca pompy CO

Jeśli temperatura bufora przekroczy zadaną wartość 45C (parametr „<31> T.załPOMPY CO”), załączy się pompa CO. Regulator zabezpiecza instalację przed zamarzaniem, automatycznie załączając pompę obiegową, o gdy mierzona temp. jest niższa niż 4 C.

Regulator realizuje posezonowy wybieg pompy – pompa załączy się na minutę, jeśli nie pracuje przez tydzień.

Praca pompy CWU

Regulator steruje również pompą ładującą zasobnik ciepłej wody użytkowej CWU. Pompa CWU o może zostać załączona, jeśli temperatura wody w buforze jest wyższa niż zadany próg 45C o (parametr „<46> T.załPOMPY CWU”) i wyższa niż w zasobniku o 5C (parametr „<44> DeltaCWU”).

Pompa CWU załączy się, gdy czujnik temperatury zasobnika wskazuje temperaturę niższą niż 50C o (parametr „<42> TminCWU”) a wyłączy się, gdy wskaże wyższą niż 60C (parametr „<41>  TmaxCWU”).

Po zakończeniu ładowania CWU pompa może pracować przez pewien czas  (parametr „<45> CzasWybieguCWU) co zapobiega wzrostowi temperatury w płaszczu kominka, zwłaszcza w porze letniej, gdy nie pracuje pompa CO.

Ładowanie zasobnika CWU może być wyłączone w aktywnej strefie EKO, jeśli parametr „<25> CWU w strefie EKO” zostanie ustawiony na WYŁ.

Brak czujnika temperatury w zasobniku CWU powoduje ładowanie zasobnika w „ciemno”. Pompa o CWU załączy się, gdy temp. wody w płaszczu kominka będzie wyższa niż 45C (parametr <46> „T. załPOMPY CWU” ).

Regulator realizuje posezonowy wybieg pompy  pompa załączy się na minutę, jeśli nie pracuje przez tydzień.

Obsługa regulatora

Na panelu sterowania znajdują się elementy kontrolujące pracę regulatora. W stanie wyłączenia świeci się jedynie pomarańczowa lampka kontrolna (1) stanu czuwania a na wyświetlaczu graficznym podana jest temperatura płaszcza kominka i aktualny czas. Załączenie regulatora nastąpi po przyciśnięciu (F1). Aby wyłączyć regulator należy ponownie przycisnąć (F1) i przytrzymać przez ok. 1sek. W przypadku zaniku napięcia zasilającego regulator automatycznie powraca do stanu przed zanikiem.

Stan urządzenia prezentowany jest na wyświetlaczu graficznym (2). Wyświetlane ekrany informują o pracy urządzeń, temperaturze czujników, umożliwiają zmianę parametrów itp. Zmianę ekranu dokonuje się naciskając przycisk (↻). Jeśli jest to ekran umożliwiający zmianę parametru należy przycisnąć (OK). Zacznie mrugać pole parametru którego wartość można zmienić przyciskając (+) lub (-). Jeśli na danym ekranie jest więcej pól parametrów (np. ustawianie godzin i minut zegara) to przechodzimy miedzy nimi przyciskiem (↻). Przyciskiem (OK) zatwierdzamy zmiany - pole parametru przestaje mrugać.

Zmieniony parametr nie potwierdzony w przeciągu 10 sekund nie jest przyjęty przez regulator   pole przestaje mrugać i przywracana jest poprzednia jego wartość.

Przycisk  (F2) powoduje zaniechanie bieżącej czynności i przejście do ekranu kominka.

W momencie kiedy regulator jest wyłączony, lub nie zostanie zainicjowany cykl palenia - natomiast na czujniku temp. T3 zostanie odnotowana temperatura alarmowa  regulator zostanie samoistnie wzbudzony i podejmie procedurę alarmową ( sygnał alarmowy, zamknięcie przepustnicy i załączenie pomp ) .

1. Lampka statusu regulatora:  - awarii (czerwona)  - czuwania (pomarańczowa)  - pracy (zielona) - pracy w trybie ręcznym MANUAL (mruga zielona)
2. Wyświetlacz graficzny
3. Przycisk  (F1) + włączania zasilania
4. Przycisk (+) zwiększania wartości
5. Przycisk (-)  zmniejszania wartości
6. Przycisk (OK) zatwierdzania zmian
7. Przycisk (↻) wyboru parametru
8. Przycisk (F2) ( ESC - powrót do ekranu głównego)

Ekrany obsługi regulatora

Ekran alarmów Po włączeniu zasilania pojawia się ekran powitalny prezentujący model regulatora, oraz wersję oprogramowania. Jest on samoistnie wygaszany i regulator przechodzi automatycznie do głównego ekranu pracy kominka. Za pośrednictwem przycisku (↻) można przejść do poszczególnych ekranów, prezentujących określony zakres informacji dotyczących pracy paleniska, instalacji, oraz wszystkich urządzeń peryferyjnych i trybów obsługi poszczególnych układów.

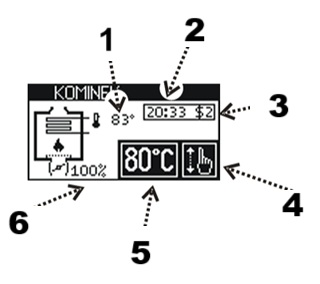

Ekran pracy kominka

Jest to główny ekran regulatora wyświetlany po uruchomieniu i wygaśnięciu ekranu powitalnego. Przedstawia on następujące dane:

1. Temperatura płaszcza wodnego
2. Aktualny czas
3. Strefa czasowa
4. Tryb pracy kominka
5. Zadana temperatura
6. Stopień otwarcia przepustnicy

W czasie wyświetlania tego ekranu możliwe jest zmiana temperatury zadanej kominka (parametr „<20> TempKOM”). Aby dokonać zmiany, należy użyć przycisku (OK) - mruga wówczas temperatura zadana, której wartość można zmienić przyciskami (+) lub (-).

Ponowne przyciśnięcie (OK) zatwierdza zmiany. W czasie obowiązywania czasowej strefy  ekonomicznej „e4” lub „e5” wyświetlana temperatura jest skorygowana o wartość jej obniżenia (parametr „<22> TempEKO”), o czym przypomina znak minus o zamiast C.

W czasie ładowania zasobnika CWU w trybie „TrybCWU=SPEC” temperatura zadana jest automatycznie podwyższana do wartości parametru  „<43> TładCWU”, o czym przypomina znak o plus zamiast C.

Jeśli ustawiony jest tryb pracy ręcznej ( TrybKOM=MAN ) - mruga zielona lampka statusowa (1)- możliwe jest wówczas ręczne wysterowanie przepustnicy:

• (+) otwieranie przepustnicy
• (-) zamykanie przepustnicy

W trybie pracy manualnej, każde przyciśnięcie klawiszy  lub  pozwala na zmianę kąta otwarcia przepustnicy o 10%.

Przycisk WYBIERZ (↻) powoduje przejście do kolejnych ekranów.

Ekran pracy systemu grzewczego

Przedstawia bieżące parametry pracy instalacji.

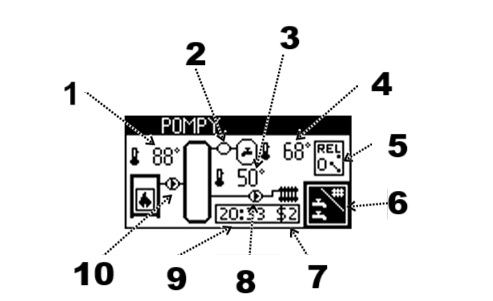

Ekran pracy pomp dla podstawowego układu pracy (CWU za BUF).

1. Temperatura płaszcza wodnego kominka (T3)
2. Pompa CWU nie pracuje
3. T1 temperatura BUFORA
4. T2 temperatura pracy zasobnika CWU
5. Stan przekaźnika STEROWANIE
6. Tryb pracy CWU
7. Strefa czasowa
8. Pompa CO pracuje
9. Aktualny czas
10. Pompa BUF pracuje

Ekran pracy pomp dla alternatywnego układu pracy (CWU  przed   BUF)

1. Pompa BUF pracuje
2. Pompa CWU nie pracuje
3. T1 temperatura BUFORA
4. T2 temperatura pracy zasobnika CWU
5. Stan przekaźnika STEROWANIE
6. Tryb pracy CWU
7. Strefa czasowa
8. Pompa CO pracuje
9. Aktualny czas
10. Temperatura płaszcza wodnego kominka (T3)

Przycisk WYBIERZ (↻) powoduje przejście do kolejnych ekranów.

Ekran trybu pracy kominka

Umożliwia zmianę trybu pracy kominka.

1. Ikona aktualnego trybu
2. Wybór trybu z listy (+/-)

Możliwe tryby pracy kominka to:

1. ZAŁ-   Przepustnica jest sterowana automatycznie w celu stabilizacji temperatury w płaszczu wodnym. Zielona lampka statusowa (1) świeci.
2. MAN- Sterowanie automatyczne zablokowane - możliwe sterowana tylko ręczne.  Zielona lampka statusowa (1) mruga
3. WYŁ- Ustawienie przepustnicy w położenie spoczynkowe (określone parametrem „stanWYŁ”). Zielona lampka statusowa (1) nie świeci
4. AUTO-   Cykl automatyczny rozpalanie - praca -wygaszanie. Praca automatyczna  startowana jest poprzez naciśnięcie przycisku (F1).  Zielona lampka statusowa (1) świeci w czasie pracy kominka i wyłącza się po wykryciu  stanu wygaśnięcia. Praca automatyczna startowana jest poprzez naciśnięcie przycisku (F1).  Przepustnica jest otwierana. W przeciągu 2godz kominek powinien się rozpalić i osiągnąć temperaturę zadaną stabilizowaną ruchami przepustnicy. Od tego momentu spadek temperatury ponad 10 C (parametr<23>„TempWyłKOM”) utrzymujący się przez 30min jest traktowany jako wygaśnięcie kominka. Regulator kończy cykl pracy ustawiając przepustnicę w położenie spoczynkowe. Ponowne użycie przycisku(F1) startuje kolejny cykl pracy. Zielona lampka statusowa (1) świeci w czasie pracy kominka i wyłącza się po wykryciu stanu  wygaśnięcia.
5. Ikona pracy AUTO w czasie oczekiwania na start nowego cyklu (tzn. przed jego  początkiem, albo po zakończeniu)
6. Ikona pracy AUTO w czasie trwania cyklu.

Przycisk WYBIERZ (↻) powoduje przejście do kolejnych ekranów.

Ekran trybu obsługi CWU

W regulatorze można ustawić „TrybCWU” , uzyskując różne sposoby obsługi instalacji CWU

1. Ikona aktualnego trybu
2. Wybór trybu z listy (+/-)

1. WYŁ  pompa CWU wyłączona. Możliwa praca pompy CO
2. LATO  wyłączenie obiegu grzewczego w porze letniej (pompa CO nie pracuje). Kominek pracuje tylko w funkcji przygotowania CWU.
3. ZAŁ - praca standardowa (równoległa praca pomp) bez wyróżniania obwodu CWU
4. PRIO - szybsze osiągnięcie gotowości zasobnika CWU poprzez ograniczenie odbioru ciepła przez obieg grzewczy.  Pompa CO pracuje cyklicznie.  Wyłączenie pompy CWU po naładowaniu zbiornika powoduje powrót do zwykłego działania pompy CO.
5. ZEGAR - poza strefami czasowymi $1…$3 pompa pracuje jak w trybie ZAŁ a w strefie czasowej jak PRIO
6. SPEC - poza strefami czasowymi $1…$3 pompa pracuje jak w trybie ZAŁ a w  strefie czasowej jak PRIO. Dodatkowo w czasie ładowania zasobnika temperatura zadana o płaszcza wodnego kominka jest podwyższana do  65 C (parametr „<43>  TładCWU”).

Ustawienie PRIORYTETU CWU (PRIO/ZEGAR/SPEC) powoduje, że zostaje ograniczony odbiór ciepła przez obwód CO na rzecz obwodu CWU.

Dla konfiguracji „CWU za BUF”: pompa CO pracuje cyklicznie, załącza się na okres 45sek a następnie wyłącza na czas 4min (parametr „<32> CzasStopCO/BUF”).

Dla konfiguracji „CWU przed BUF”: pompa BUF pracuje cyklicznie, załącza się na okres 45sek a następnie wyłącza na czas 4min (parametr „<32> CzasStopCO/BUF”).  Po naładowaniu zbiornika CWU następuje powrót do zwykłego działania pomp.

Przycisk WYBIERZ (↻) powoduje przejście do kolejnych ekranów.

Ekran zegara

Ekran przedstawia aktualny czas i numer obowiązującej strefy czasowej. Korekta czasu jest możliwa po przyciśnięciu(OK) w efekcie czego zacznie mrugać pole minut.  Mrugającą wartość można zmienić przyciskając (+) lub(-). Naciskając przycisk (↻) przechodzimy do pola godzin (które również można zmienić (+) / (-)). Przyciśnięcie (OK) (pole zegara przestanie mrugać).

Przycisk WYBIERZ (OK) powoduje przejście do kolejnych ekranów.

Ekran zmiany parametrów

Na pierwszym ekranie parametrów znajduje się nazwa „Poziom Parametrów” z przyporządkowaną wartością „0” co oznacza, ze parametry nie są dostępne. Po zmianie poziomu na „1” „2” „3” lub „4” kolejne ekrany pokazują wartości parametrów. Ostatni ekran zawiera „****” po którym następuje zakończenie funkcji ustawiania parametrów i powrót do opisanych wcześnie ekranów.

1. Nazwa parametru
2. Jednostka
3. Wartość parametru (zmiana +/-)
4. Górna i dolna granica zmian

Ekran alarmów

Ekran alarmów nie jest widoczny dopóki nie zaistnieje jedna z sytuacji alarmowych:

1. Uszkodzenie czujnika T1 (BUFOR) - pojawia się napis „Czujnik temp. BUF (T1)  uszkodzony”.

2. Uszkodzenie czujnika T2 (CWU) - pojawia się napis „Czujnik temp. CWU (T2)  uszkodzony“.  Alarm nie występuje, jeśli czujnik nie jest zainstalowany

3. Uszkodzenie czujnika T3 (kominka) - pojawia się napis „Czujnik temp. KOM (T3)  uszkodzony“

4. Przekroczenie dopuszczalnej temperatury kominka /„Za wysoka temp. KOM“/ ustawianej parametrem „<21> T.ALARMU”

5. Przekroczenie dopuszczalnej temperatury bufora /„Za wysoka temp. BUF“/ ustawianej parametrem „<24> T.ALARMU BUF”

A - Treść alarmu

Sytuacji alarmowej towarzyszy przerywany sygnał dźwiękowy, który można skasować przyciskiem (OK).

W sytuacji alarmu przekroczenia temperatury załączy się pompa BUF/CO aby wystudzić kominek/bufor.

HASŁO

Zmiany istotnych parametrów są możliwe przy odblokowanym haśle. Aby odblokować hasło należy wprowadzić właściwą wartość kolejnych cyfr  przyciskami „+/-„ przyciskiem „WYBIERZ” zmienić pozycje cyfr a „USTAW” zakończyć procedurę wprowadzania. Odblokowane hasło ustawione jest na wartość „0000”. Ponowne wejście w procedurę zmiany hasła spowoduje ustawienie nowego hasła.

HASŁO „9999” MA ZNACZENIE SPECJALNE  POWODUJE PONOWNE  AKTYWOWANIE POPRZEDNIEGO HASŁA (JEŚLI BYŁO USTAWIONE) BEZ JEGO UJAWNIANIA

HASŁO SERWISU PRODUCENTA JEST STAŁE, NIEZALEŻNE OD HASŁA  UŻYTKOWNIKA - NIE POWINNO BYĆ UJAWNIANE UŻYTKOWNIKOWI.  ZAMIAST TEGO SERWIS MOŻE USTAWIĆ UŻYTKOWNIKOWI JEGO WŁASNE HASŁO.

Przykłady haseł:

1. Regulator został zainstalowany z wyłączonym hasłem. Użytkownik może wprowadzić własne hasło np. „1234”. Od tego momentu ważnych parametrów nie da się zmienić bez odblokowania hasła (tzn. ponownego ustawienia hasła „1234”)  Po dokonaniu zmian istotnych parametrów użytkownik może pozostawić regulator „odblokowany”, ustawić dowolne nowe hasło lub wprowadzić „9999” co spowoduje ponowne aktywowanie hasła „1234”
2. Producent przekazał regulator z ustawionym hasłem. Użytkownik nie ma możliwości ingerowania w istotne parametry. Serwis ma możliwość zmiany nastaw za pomocą własnego „tajnego” hasła. Serwisant na koniec wprowadza swoje „tajne” hasło lub  „9999”, użytkownik nadal nie ma dostępu do istotnych parametrów
3. Producent przekazał regulator z ustawionym hasłem. Użytkownik nie ma możliwości ingerowania w istotne parametry. Serwisant ma możliwość zmiany nastaw za pomocą własnego „tajnego” hasła. Serwisant na koniec pozostawia regulator „odblokowany”.  Użytkownik ma dostęp do istotnych parametrów, może wprowadzić własne hasło jak w przykładzie nr 1.
4. Producent przekazał regulator z ustawionym hasłem. Użytkownik nie ma możliwości ingerowania w istotne parametry. Serwisant ma możliwość zmiany nastaw za pomocą własnego „tajnego” hasła. Serwisant na koniec ustawia hasło np. „1234” i ujawnia je użytkownikowi.  Użytkownik ma dostęp do istotnych parametrów, ale bez znajomości hasła inne osoby nie mogą dokonywać zmian.
5. Użytkownik ma odblokowany regulator lub własne hasło. Serwisant decyduje, że użytkownik jednak nie powinien mieć dostępu do istotnych parametrów. Serwisant blokuje regulator swoim „tajnym” hasłem  powoduje to skasowanie hasła użytkownika i zablokowanie regulatora
6. Serwisant nie musi znać hasła użytkownika. Zawsze może posłużyć się swoim „tajnym” hasłem a na koniec zablokować „9999” co spowoduje ponowne aktywowanie hasła użytkownika
