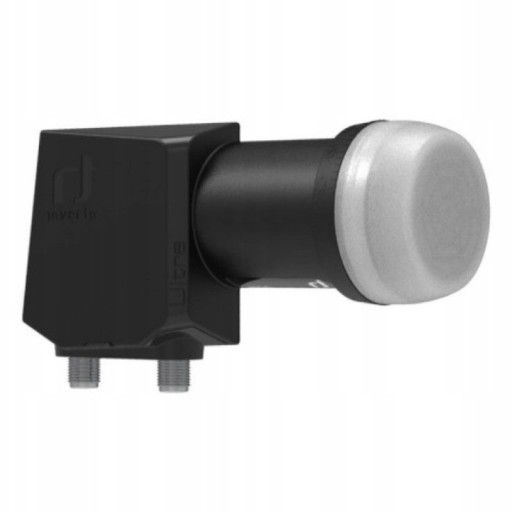

KONWERTER INVERTO TWIN ULTRA HIGH-GAIN LOW

Przedmiotem sprzedaży jest konwerter Twin podwójny.

FIRMY INVERTO seria ULTRA.

Najnowszy konwerter marki INVERTO z nowej limitowanej serii ULTRA, jest  szczególnie polecana do odbioru programów DVB-S2, z uwagi na bardzo małe szumy fazowe. DVB-S2 wykorzystuje bardziej wydajną modulację 8PSK. Modulacja 8PSK stosuje dwa razy więcej symboli w stosunku do QPSK. Dzięki niskiemu współczynnikowi szumów konwerter zapewnia najwyższej jakości odbiór sygnału z satelity, nawet w miejscach poniżej krawędzi obszaru zasięgu satelity.

Dzięki nowatorskiej konstrukcji oscylatora oraz użytych do jego produkcji wysokiej jakości komponentów, konwerter ten umożliwia wyższe niż dotychczas wzmocnienie sygnału przy jednocześnie najniższym współczynniku szumów oraz niskim poziomie szumu fazowego.

Konwerter twin INVERTO ULTRA dostarcza sygnał satelitarny dla dwóch tunerów satelitarnych DVB-S lub DVB-S2. Obecnie coraz częściej spotyka się tunery PVR z dyskiem twardym, które wymagają dwóch niezależnych sygnałów satelitarnych, zatem jeden konwerter typu twin obsługuje jeden tuner PVR. W przypadku gdy chcemy podłączyć dwa tunery PVR należy zakupić konwerter QUAD.

Cechy wyróżniające:

• Zakres wejściowej częstotliwości pasma niskiego 10,7 GHz ~ 11,7 GHz
• Zakres częstotliwości wyjściowej dla niskiego pasma 950 MHz ~ 1950 MHz
• Częstotliwość LO dla niskiego pasma 9,75 GHz
• Zakres wejściowych częstotliwości wysokiego pasma 11,7 GHz ~ 12,75 GHz
• Zakres częstotliwości wyjściowych dla pasma wysokiego 1100 ~ 2150 MHz
• Częstotliwość LO dla pasma wysokiego 10,6 GHz
• Współczynnik szumów 0,2 dB typ. (0,7 dB maks.)
• Dryft temperaturowy LO ± 2,0 MHz maks.
• Dokładność początkowa LO ± 1,0 MHz maks.
• Szum fazowy LO @ 1 kHz -70 dBc/Hz
• Szum fazowy LO @ 10 kHz -80 dBc/Hz
• Szum fazowy LO @ 100 kHz -90 dBc/Hz
• Szum fazowy LO @ 1 MHz -100 dBc/Hz
• Wzmocnienie konwersji 60 ~ 70 dB
• Zmienność wzmocnienia (w całym paśmie) 4 dB maks. (szczyt-szczyt)
• Odrzucanie obrazów 50 dB min.
• Intermodulacja 3. rzędu - ICP3 +10 dBm min.
• Punkt kompresji 1 dB (@ wyjście) 0 dBm min.
• Izolacja od polaryzacji poprzecznej 22 dB min.
• Sygnał sterujący Ca (V) 10,0 V ~ 14,0 V
• Sygnał sterujący Cb (H) 16.0 V ~ 20.0 V
• Sygnał sterujący Cc (przełączanie pasma) 22 kHz ± 4 kHz, 0.4V - 0.8V pp
• Wyjściowy VSWR 2,0 : 1 max.
• Poziom zakłóceń w paśmie -65 dBm max.
• Pobór prądu 100 mA maks. (10 VDC ~ 20 VDC)
• Temperatura pracy -30 °C ~ +60 °C
• Impedancja wyjściowa 75 Ω (typ F)
• Typ złącza wyjściowego Typ F (żeński)
• Waga 127,5 g
