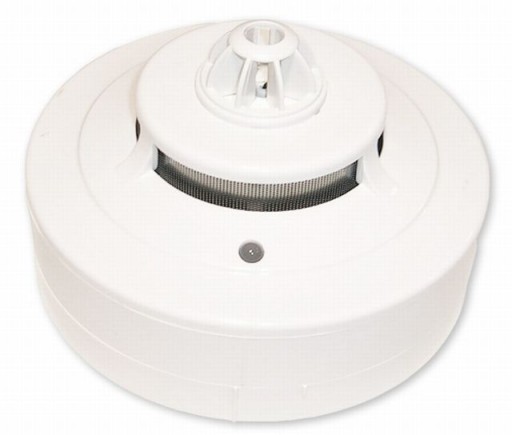

Czujka dymu i temperatury NB 338-4H EA18

Czujka dymu i temperatury NB 338-4H-12 EA18

Optyczna czujka dymu NB-338-4 jest przeznaczona do wykrywania widzialnego dymu, powstającego w bezpłomieniowym początkowym stadium pożaru, wtedy, gdy materiał zaczyna się tlić, a więc na ogół długo przed pojawieniem się otwartego płomienia i zauważalnego wzrostu temperatury.

Natomiast czujka NB-338-4H posiada dodatkowy detektor który reaguje na wzrost temperatury. Oba detektory działają niezależnie. Można je instalować w pomieszczeniach zamkniętych, w których w normalnych warunkach nie występuje dym, kurz i skraplanie pary wodnej. Czujki są przewidziane do pracy na liniach dozorowych dowolnej centrali sygnalizacji włamaniowej.

Zasada działania

Czujka NB-338-4(H) jest czujką optyczną typu rozproszeniowego. Działa na zasadzie pomiaru promieniowania podczerwonego, rozproszonego przez cząstki dymu w komorze pomiarowej, niedostępnej dla światła zewnętrznego.

Znajdujący się w komorze pomiarowej odbiornik promieniowania - fotodioda, nie odbiera promieniowania

podczerwonego, emitowanego przez nadajnik – diodę elektroluminescencyjną, póki do komory nie wnikną cząstki dymu rozpraszające to promieniowanie, kierując je na odbiornik. Po przekroczeniu określonej wartości progowej, układ elektroniczny czujki włącza sygnalizację optyczną w czujce oraz powoduje przełączenie zestyku wyjściowego przekaźnika alarmowego.

Włączenie zestyku w linii dozorowej centrali sygnalizacji włamaniowej wymaga

zastosowania odpowiednich rezystorów właściwych dla danej centrali.

Przekaźnik w czujce w stanie dozorowania może pracować w trybach NO lub NC.

Czujka po każdorazowym zadziałaniu wymaga restartu czyli zdjęcia i ponownego podania napięcia zasilania.

Instalacja

Czujka jest zasilana z centrali sygnalizacji włamaniowej. Czujka może znajdować się w następujących stanach:

- dozorowania – rozbłyski diody(kolor zielony) co ok. 5s potwierdzają jej poprawną pracę UWAGA!!

W celu oszczędności energii diody błyskają stosunkowo słabo ;

- alarmowania –światło ciągłe czerwone;

- uszkodzenia – brak rozbłysku diody;

Czujki można instalować we wszystkich pomieszczeniach zagrożonych pożarem. Powierzchnia chroniona przez

pojedynczą czujkę, zależna od wysokości jej instalowania, wynosi od 60 do 80 m2. Należy je instalować na suficie, na środku pomieszczenia a jeżeli nie jest to możliwe, należy zapewnić min. 20 cm wolnej przestrzeni od ścian i przedmiotów, mogących utrudnić swobodny przepływ powietrza.

Czujki nie powinny być instalowane w pobliżu wentylatorów, urządzeń klimatyzacyjnych, grzejników, kuchenek, w miejscach powstawania i skraplania pary wodnej. Montaż polega na zamocowaniu do powierzchni sufitu podstawy czujnika. Następnie do wyprowadzeń w podstawie należy zamocować odpowiednie okablowanie. Czujnik należy włożyć do podstawy (należy zwrócić uwagę na oznaczenia na obudowie) i przekręcić.

Aby zmienić ustawienia wyjścia czujnika z NO na NC należy odkręcić 2 wkręty od spodu obudowy i zdjąć górną część. Obok przekaźnika znajduje się jumper którym należy ustawić wykorzystywane styki przekaźnika NC lub NO.

W przypadku zabrudzenia komory pomiarowej czujki, co może nastąpić w wyniku długotrwałej eksploatacji w niesprzyjających warunkach, można za pomocą sprężonego powietrza oczyścić komorę.

Dane techniczne

• Zasilanie 12 V ± 20 %
• Prąd dozorowania 320 μA
• Prąd alarmowania 35mA
• Przekaźnik alarmowy ze stykiem NC/NO
• Obciążalność zestyku przekaźnika 1A/30VDC 0,5A/125VAC
• Próg zadziałania detektora temperatury 65’C-80’C
• Kolor obudowy czujki biały
• Zakres temperatur pracy -10 °C ÷ +55 °C
• Wilgotność względna do 95 % przy 40 °C
• Wymiary średnica 10cm, wysokość 6cm
