PP10 ПЛОСКИЙ СОЕДИНИТЕЛЬ ПЕРФОРИРОВАННАЯ ПЛАСТИНА OC 80x240

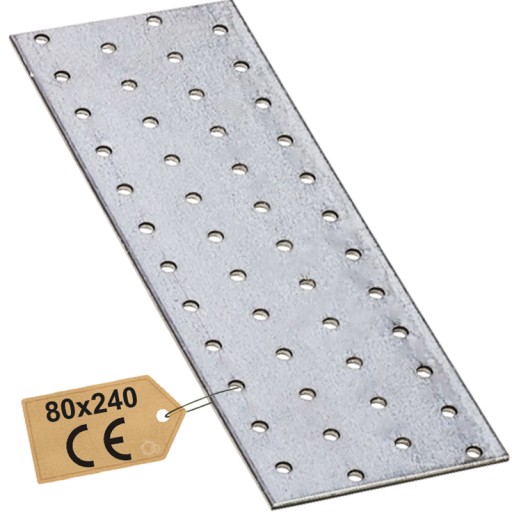

PŁYTKA PERFOROWANA PP10 80x240x2mm

Łączniki płaskie, czyli płaskowniki, są stosowane w połączeniach, w których powierzchnie boczne łączonych elementów znajdują się na tych samych płaszczyznach.

Płytki wykonane zostały z blachy stalowej ocynkowanej o grubości 2 mm. Ilość umieszczonych w nich otworów sprawia, że za pomocą tych płaskowników można zrealizować wiele prostych, jak i skomplikowanych połączeń. Zapewniają mocne, estetyczne i profesjonalne łączenia różnych elementów konstrukcyjnych, przede wszystkim drewnianych. Stosowane są często do montażu wiązarów dachowych.

PARAMETRY:

• długość (A) - 240mm
• szerokość (B) - 80mm
• grubość blachy - 2mm
• materiał - DX51D + Z275
• ochrona antykorozyjna - ocynk
• ilość otworów (F) - 48 otworów ø5mm
• powierzchnia -  3,93dm²

MOCOWANIE:

• gwoździe pierścieniowe ANCHOR ø4
• wkręty ciesielskie do łączników

KREATOR GWOŹDZIOWANIA PŁYTEK PP:

Dzięki temu narzędziu dowiesz się jak szybko i optymalnie złączyć płytką PP dwie belki. Baza kreatora obejmuje płytki perforowane PP o długościach z zakresu 160 mm – 600 mm.

Gwoździe można umieszczać samodzielnie poprzez klikanie w dostępne otwory lub w oparciu o unikalny algorytm, wskazując ilość gwoździ jaką chcesz użyć. Ta metoda jest szczególnie pomocna w przypadku większych płytek, z dużą ilością otworów do wypełnienia.

Klikając w guzik „Drukuj” otrzymasz przejrzyste zestawienie wszystkich potrzebnych informacji, w tym: dane dotyczące płytki, schemat gwoździowania z oznaczeniem potrzebnych gwoździ oraz obliczoną nośnością złącza i minimalne wymiary belki.

RYSUNEK TECHNICZNY:

(schemat odległości między otworami)

• PP1 - 40 x 80 x 2 [mm]
• PP2 - 40 x 100 x 2 [mm]
• PP3 - 40 x 120 x 2 [mm]
• PP4 - 40 x 160 x 2 [mm]
• PP5 - 60 x 140 x 2 [mm]
• PP6 - 60 x 160 x 2 [mm]
• PP7 - 60 x 200 x 2 [mm]
• PP8 - 60 x 240 x 2 [mm]
• PP9 - 80 x 200 x 2 [mm]
• PP10 - 80 x 240 x 2 [mm]
• PP11 - 80 x 300 x 2 [mm]
• PP12 - 100 x 200 x 2 [mm]
• PP13 - 100 x 240 x 2 [mm]
• PP14 - 100 x 260 x 2 [mm]
• PP15 - 100 x 300 x 2 [mm]
• PP16 - 100 x 400 x 2 [mm]
• PP17 - 100 x 500 x 2 [mm]
• PP18 - 120 x 200 x 2 [mm]
• PP19 - 120 x 240 x 2 [mm]
• PP20 - 120 x 260 x 2 [mm]
• PP21 - 120 x 300 x 2 [mm]
• PP22 - 140 x 400 x 2 [mm]
• PP23 - 160 x 400 x 2 [mm]
• PP24 - 200 x 300 x 2 [mm]
• PP25 - 200 x 400 x 2 [mm]
• PP26 - 200 x 500 x 2 [mm]
• PP27 - 200 x 600 x 2 [mm]
• PP28 - 40 x 200 x 2 [mm]
• PP29 - 60 x 120 x 2 [mm]
• PP30 - 60 x 300 x 2 [mm]
• PP31 - 100 x 120 x 2 [mm]
• PP33 - 80 x 120 x 2 [mm]
• PP35 - 100 x 100 x 2 [mm]
• PP36 - 100 x 160 x 2 [mm]

DOKUMENTACJA TECHNICZNA:

• Deklaracja Właściwości Użytkowych
• Certyfikat Zgodności Zakładowej Kontroli Produkcji
