ИНТЕРФЕЙС OBD2 СКАНЕР ELM 327 BLUETOOTH версия 1.5a

INTERFEJS DIAGNOSTYCZNY OBD2 ELM 327

WERSJA 1.5a BLUETOOTH

Oferujemy Państwu, profesjonalny interfejs diagnostyczny ELM 327 BLUETOOTH. Urządzenie pozwala między innymi na sprawdzenie dlaczego pali się lampka CHECK ENGINE oraz skasowanie jej, mogą Państwo również odczytać i skasować błędy ze sterownika silnika. Ponadto interfejsem ELM 327 odczytają Państwo zamrożone ramki i podejrzą dane na żywo - tzw LIVE DATA.

Interfejs został zbudowany w oparciu o najnowszy CHIP dzięki temu wspiera wszystkie dostępne na rynku protokoły komunikacji z samochodami, dzięki temu świetnie sprawdza się zarówno w domowym jak i w profesjonalnym użytkowaniu.

OBSŁUGIWANE MODELE SILNIKÓW

• SILNIKI DIESEL - ROCZNIKI 2004+
• SILNIKI BENZYNA - ROCZNIKI 2000+

OBSŁUGIWANE MARKI POJAZDÓW

• GENERAL MOTORS OD 1996 DO BIEŻĄCYCH
• FORD OD 1996 DO BIEŻĄCYCH
• CHRYSLER OD 1996 DO BIEŻĄCYCH
• TOYOTA OD 1996 DO BIEŻĄCYCH
• HONDA OD 1996 DO BIEŻĄCYCH
• NISSAN OD 1996 DO BIEŻĄCYCH
• WSZYSTKIE INNE EUROPEJSKIE I AZJATYCKIE MARKI ZE ZŁĄCZEM OBD2 OD 1996 DO BIEŻĄCYCH
• WSZYSTKIE NOWE SAMOCHODY Z PROTOKOŁEM CAN
• UWAGA INTERFEJS ŁĄCZY SIĘ Z SILNIKAMI DIESLA DOPIERO POWYŻEJ 2004 ROKU

FUNKCJE INTERFEJSU

• Odczyt/kasowanie błędów w standardzie OBD2 / EOBD / JOBD / CAN
• Kasowanie kontrolki CHECK ENGINE oraz MIL
• Monitorowanie parametrów pracy silnika w czasie rzeczywistym (LIVE DATA) n.p: ciśnienia doładowania, sygnału sondy lambda, sygnału czujnika temp., przepływomierza, położenia przepustnicy, itp.)
• Odczyt kodów usterek oczekujących
• Odczyt kodów usterek charakterystycznych producenta
• Odczyt zamrożonych ramek (FREEZE FRAMES)
• Pomiar mocy silnika (KM)Pomiar innych parametrów od 0-100 km/h

OBSŁUGIWANE PROTOKOŁY

• SAE J1850 PWM(41.6KBAUD)
• SAE J1850 VPW(10.4KBAUD)
• ISO9141-2(5 BAUD INIT,10.4KBAUD)
• ISO14230-4 KWP(5 BAUD INIT,10.4 KBAUD)
• ISO14230-4 KWP(FAST INIT,10.4 KBAUD)
• ISO15765-4 CAN(11BIT ID,500 KBAUD)
• ISO15765-4 CAN(29BIT ID,500 KBAUD)
• ISO15765-4 CAN(11BIT ID,250 KBAUD)
• ISO15765-4 CAN(29BIT ID,250 KBAUD)
• SAE J1939 CAN(29BIT ID,250* KBAUD)
• USER1 CAN(11* BIT ID,125* KBAUD)
• USER2 CAN(11* BIT ID,50* KBAUD)

Interfejs zawiera Chip PIC18F25K80

• Chip PIC18F25K80 zapewnia obsługę wszystkich protokołów OBD II, co umożliwia komunikację z szerokim spektrum pojazdów obsługujących OBD II. Jego zastosowanie w interfejsach diagnostycznych ELM327 zwiększa uniwersalność i funkcjonalność tych urządzeń.
• Zaawansowane Cechy i Niskie Zużycie Energii - 8-bitowy mikrokontroler PIC18F25K80 wyróżnia się niskim poborem mocy, obsługując napięcia od 1,8V do 5,5V. Oferuje on m.in. 12-bitowy ADC, jednostkę pomiaru czasu ładowania CTMU i bogaty zestaw peryferii, w tym moduły Capture/Compare/PWM oraz porty szeregowe MSSP. Dzięki temu jest idealny dla aplikacji w branżach motoryzacyjnej i przemysłowej, oferując efektywność kosztową i wysoką wydajność.

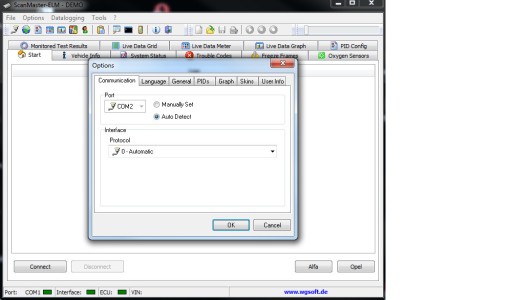

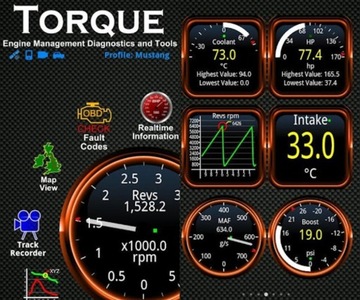

ZRZUTY EKRANU PRZYKŁADOWYCH PROGRAMÓW

CZY TWÓJ POJAZD JEST ZGODNY Z NORMĄ OBDII/EOBD ?

System OBDII jest obowiązującym standardem w samochodach sprzedawanych

• od 1 stycznia 1996 roku w USA
• od 1 stycznia 2001 roku w Uni Europejskiej
• od 1 stycznia 2002 roku w Polsce
• wszystkie z silnikiem DIESLA po 1 stycznia 2004 roku

Niektóre samochody posiadały złacze OBDII jeszcze przed nałożeniem obowiązku zgodności z normą OBDII na producentów.

Warunki jakie musi spełniać samochód zgodnych z normą OBDII

• 16-pinowe złącze
• dwa lub wiecej czujników tlenu
• naklejka informująca o emisji spalin - najczęściej umieszcza pod maską lub przy chłodnicy. Na naklejce znajduję się informacją czy dany pojazd ma certyfikat OBDII

ZAWARTOŚĆ ZESTAWU

• Skaner diagnostyczny ELM 327 BLUETOOTH
• Polska instrukcja oraz dożywotnia pomoc techniczna
• Dostęp do darmowego oprogramowania - do pobrania z naszego serwera
