СВЕТОДИОДНЫЕ КОЛЬЦА SMD СТАБИЛИЗАТОР НАПРЯЖЕНИЯ 12В - 24В

LED SMD RINGI STABILIZATOR NAPIĘCIA 12V - 24V

NR KAT. EL018

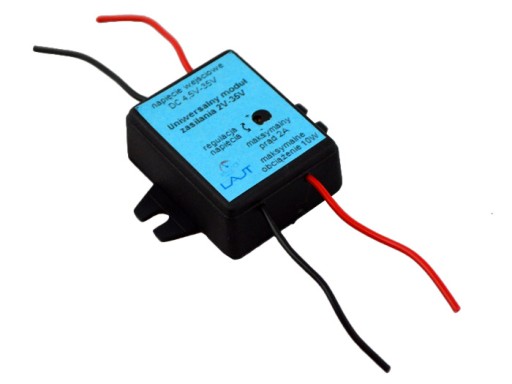

Przedmiotem oferty jest uniwersalny moduł zasilania 2V-35V przetwornica obniżająca! (nie podnosi!) napięcie w granicach 2V-35V. Idealny do wszelkich diod LED 12V które się przepalają gdyż w aucie Panuje zasilanie 12-14V.

Przy zastosowaniu tego regulatora diody będą o wiele bardziej żywotne! Można spokojnie ustawić napięcie na 11V, 10V i diody będą nadal świecić intensywnie i nie będą się tak szybko przepalać.

Charakterystyka:

• napięcie wejściowe DC 4,5V-35V
• napięcie wyjściowe DC 2V-35V (regulowane potencjometrem)
• maksymalny prąd 2A z radiatorem 3A
• sprawność 92%
• częstotliwość pracy 150kHz
• maksymalne obciążenie 10W z radiatorem 15W
• poziom tętnień max 30mV
• temperatura pracy -40*C do 85*C

UWAGA!

Przewody ZASILAJĄCE należy podłączyć od góry modułu tam gdzie jest napis NAPIĘCIE WEJŚCIOWE DC (stałe) 4,5-35V.

Maksymalne obciążenie 10W.

Brak zabezpieczenia na ODWROTNE podłączenie POLARYZACJI (plusa i minusa) na wejściu !

Moduł źle podłączony ulegnie trwałemu uszkodzeniu! Niestety ale uszkodzony przez państwa moduł poprzez złe podłączenie nie podlega zwrotowi, wymianie ani naprawie przez sprzedającego.

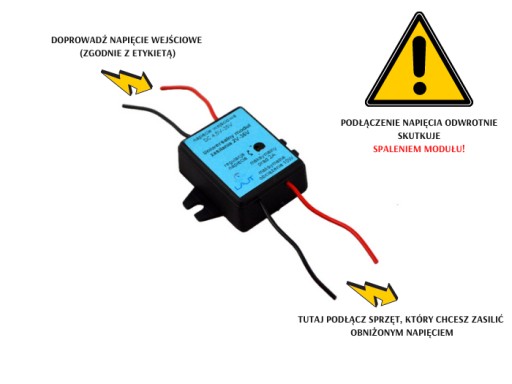

Podłączenie modułu - instrukcja:

• podłączamy napięcie od 4,5 do 35V na wejściu tam gdzie napisy "napięcie wejściowe" zgodnie z polaryzacją + to czerwony kabel, a - to czarny kabel.
• na wyjściu tak samo + to czerwony, - to czarny. Regulacją (śrubokrętem) obniżamy napięcie. Kręcić trzeba dużo razy aby napięcie obniżyć, gdyż regulator jest WIELOOBROTOWY. Najlepiej oczywiście użyć do tego miernika.
• następnie na wyjściu podłączamy swój sprzęt który chcemy zasilić obniżonym napięciem np. lampkę LED, oświetlenie mebli, diody samochodowe itp.

Wewnątrz modułu:

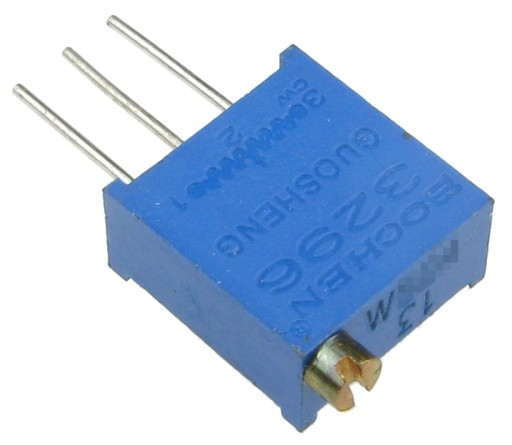

W module (w środku) zastosowany jest potencjometr wieloobrotowy.

Nastawienie odpowiedniego napięcia na wyjściu wymaga wielokrotnego obracania odpowiednio:

• zgodnie ze wskazówkami zegara (w prawo) rosnąco
• przeciwnie do wskazówek zegara (w lewo) malejąco
