LK1 ПЛОТНОЕ СОЕДИНЕНИЕ СТРОПИЛЫ И УГОЛ ПРОГОНА 170x32 ЛЕВЫЙ

ŁĄCZNIK KROKWIOWY LK1 - LEWY

Wymiary: 170mm x 32mm x 2,0mm

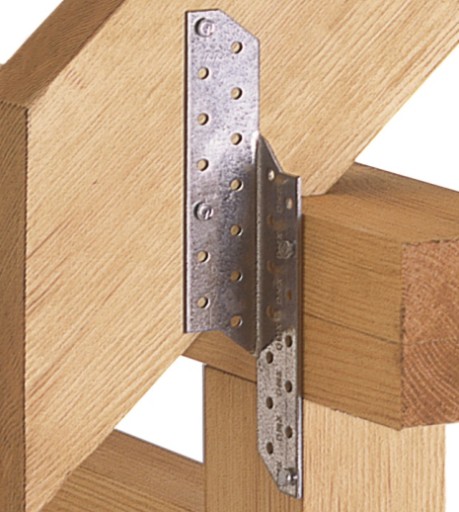

Specjalnie zaprojektowany kątownik do utwierdzania krokwi. Jego podstawową zaletą jest znaczne zwiększenie wytrzymałości dachu na podrywanie przez wiatr.

Łączniki wykonane zostały z blachy stalowej ocynkowanej o grubości 2 mm.

PARAMETRY:

• wysokość -170mm
• szerokość ramienia - 32mm
• grubość blachy - 2mm
• materiał - DX51D + Z275
• ochrona antykorozyjna - ocynk
• ilość otworów - 20 otworów ø5mm
• nośność -  19,36kN

RYSUNEK TECHNICZNY:

SYMBOL - H x W x B x D

• LK1- 170 x 32 x 114 x 2 [mm]
• LK2 - 170 x 32 x 114 x 2 [mm]
• LK3 - 210 x 32 x 154 x 2 [mm]
• LK4 - 210 x 32 x 154 x 2 [mm]
• LK5 - 250 x 32 x 194 x 2 [mm]
• LK6 - 250 x 32 x 194 x 2 [mm]
• LK7 - 290 x 32 x 234 x 2 [mm]
• LK8 - 290 x 32 x 234 x 2 [mm]

MOCOWANIE:

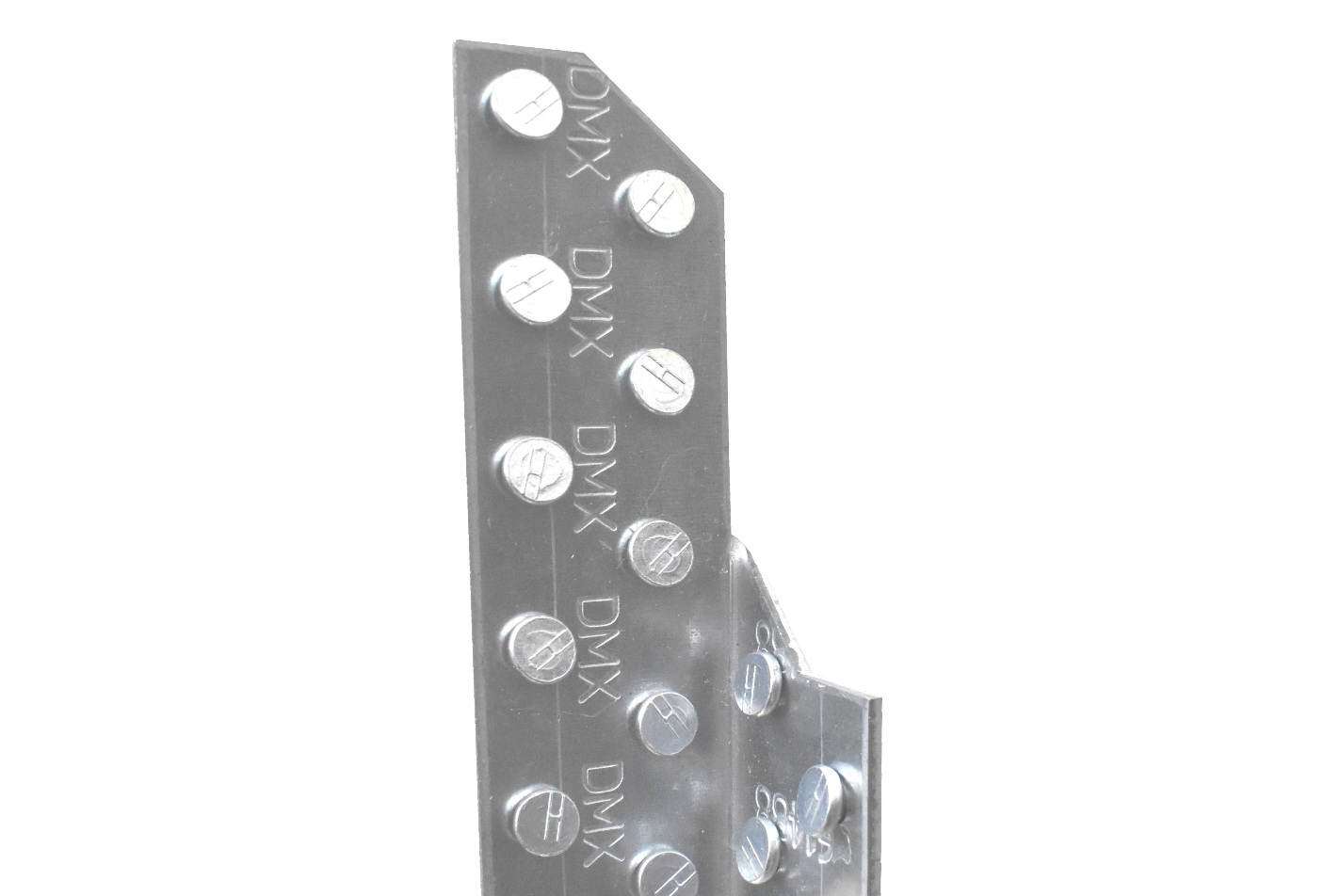

• gwoździe pierścieniowe ANCHOR ø4

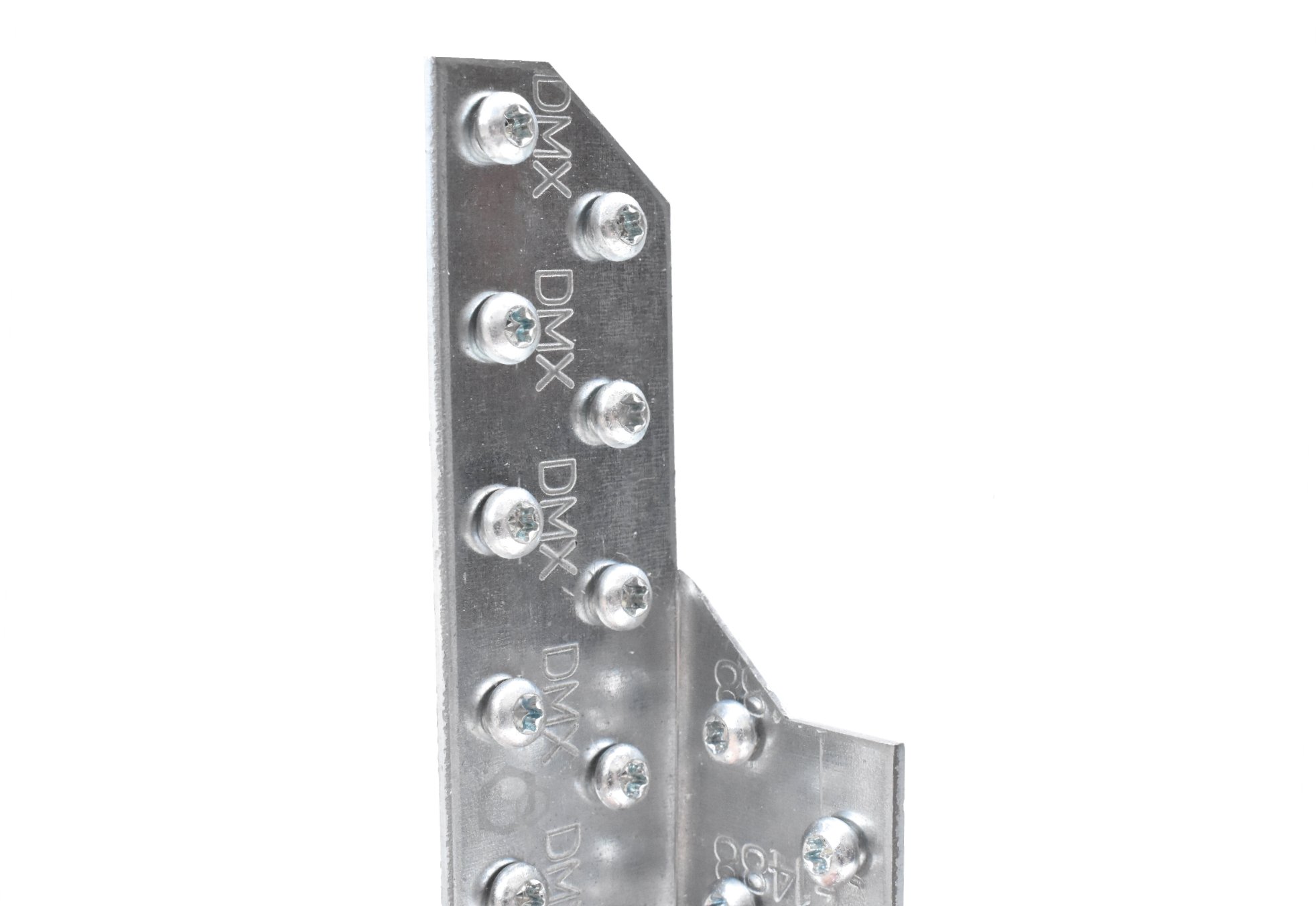

• wkręty ciesielskie do łączników

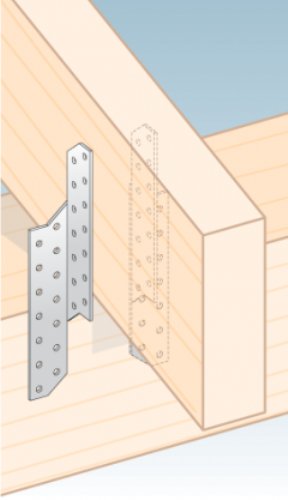

SCHEMAT GWOŹDZIOWANIA:

DOKUMENTACJA TECHNICZNA:

• Europejska Aprobata Techniczna
• Deklaracja Właściwości Użytkowych
• Certyfikat Zgodności Zakładowej Kontroli Produkcji

Oferowane przez nas łączniki charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.

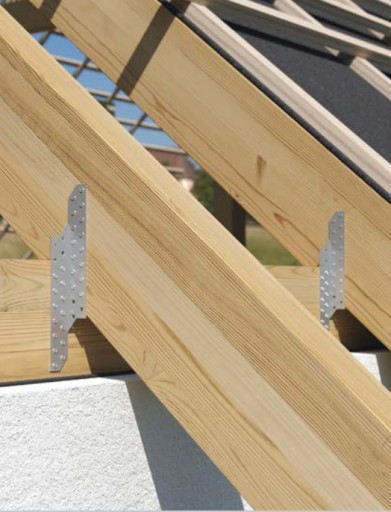

ZASTOSOWANIE:
