Антенный кабель TRISET-113 PE, свободная обжимка

KABEL KONCENTRYCZNY TRISET-113 PE ŻELOWANY ZEWNĘTRZNY DO INSTALACJI SATELITARNYCH, NAZIEMNYCH, RADIOWYCH I KABLOWYCH

1 szt. = 1 mb

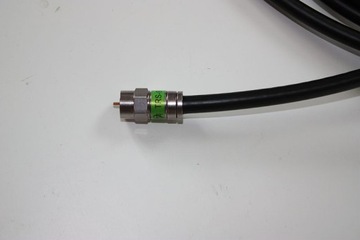

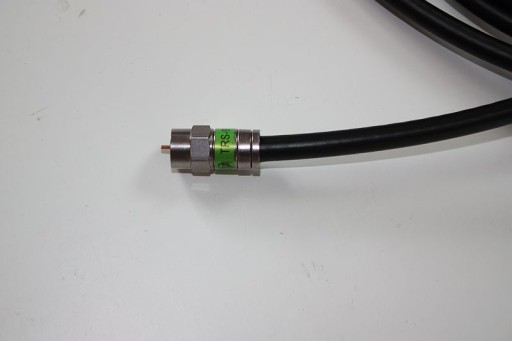

Przy zakupie złączy F kompresyjnych, wtyków antenowych i gniazd antenowych kompresyjnych na innych aukcjach możliwe bezpłatne zaciśnięcie na kablu zgodnie z życzeniem

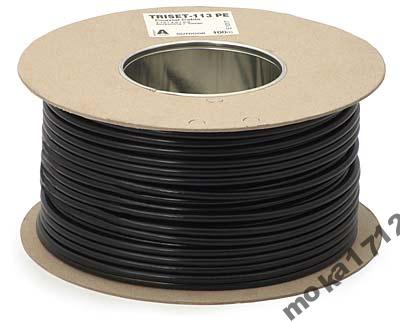

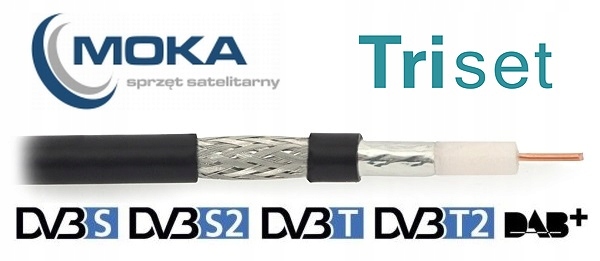

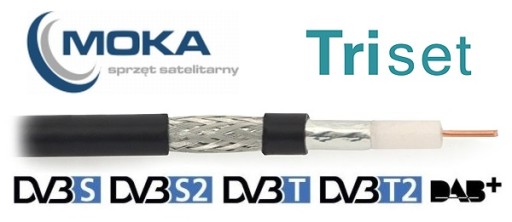

Wysokiej klasy kabel koncentryczny z rodziny TRISET. Stosowany w instalacjach indywidualnych i zbiorowych. Kabel wykonany w płaszczu PE (polietylen), jest zatem przeznaczony do zastosowań zewnętrznych - podłączenie anten. Kabel jest żelowany

Cechy wyróżniające:

niska tłumienność,

• znakomite dopasowanie,
• wysoka skuteczność ekranowania,
• powłoka PE

Według normy EN50117 przewody koncentryczne, w zależności od skuteczności ekranowania, dzielimy na klasy:C, B, A, A+, A++.

Triset 113 PE ma najlepszą skuteczność ekranowania z kabli klasy abonenckiej dostępnych na rynku (pomiędzy klasą A+ i A++).

Dane Techniczne

Nazwa towaruTRISET-113 PE żelowanyKod towaruE1017dokładnośćRdzeń miedzianyŚrednica rdzeniamm1,13+/- 0,03Dielektryk fizycznie spienianyGrubość dielektrykamm1,83+/-0,05Średnica dielektrykamm4,8+/-0,1Owalność (odkształcenie od przekroju kołowego)+/-2%Folia Aluminiowa/Pet/Folia Aluminiowa 9+23+9umSzerokośćmm18+/-0,3Zakładkamm>3+/-0,5Grubośćum46+/-3OplotMateriałAluminiumŚrednica drutumm0,12+/-0,01Liczba drutówszt24 x 7Kąt nawinięciastopnie23Płaszcz zewnętrznyMateriałPEGrubośćmm0,8+/-0,1Średnicamm6,8+0,20/-0,05KolorczarnyParametry elektryczneRezystancja kabla w temperaturze 20 stopni COm/km16,85+/-0,5PojemnośćpF/m52+/-1,5Rezystancja izolacjiMOm/km2000+/-3%ImpedancjaOm75+/-3Współczynnik skrócenia fali%84+/-1

Tłumienność kabla

• Częstotliwość [MHz], Tłumienie teoretyczne [dB/100m], Tłumienie zmierzone [dB/100m]
• 47, 4,2, 4,5
• 88, 5,4, 5,8
• 174, 6,8, 8,0
• 230, 8,5, 9,2
• 470, 12,7, 13,2
• 862, 17,3, 18,1
• 950, 18,3, 20,1
• 2150, 28,6, 27,7
• 2400, 30,5, 30,8

Tłumienność odbić

• Częstotliwość, MHz, 5-470, 470-862, 862-2150, 2150-2400
• Teoretyczna, dB, >=26, >=23, >=20, >=18
• Zmierzona, dB, 26,9, 24, 21, 19

Ekranowanie

• Częstotliwość: Współczynnik ekranowania
• MHz: dB
• 30-2400: >=100

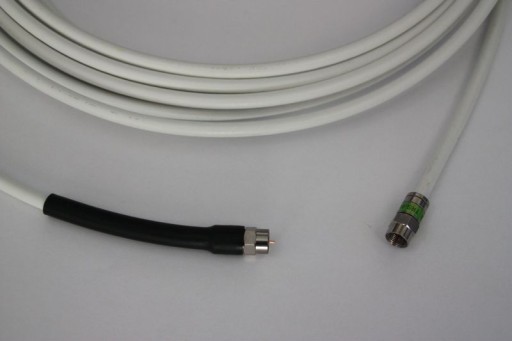

Na innej aukcji sprzedaję kabel koncentryczny TRISET-113 biały do zastosowań wewnątrz oraz złącza kompresyjne do kabla TRISET ,które zaciskamy na życzenie GRATIS

Polecamy również przejścia na inne wtyki nakręcane na złącza F także zabezpieczenia przeciwprzepięciowe
