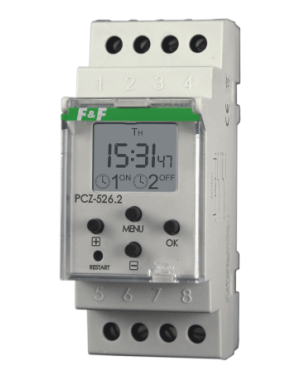

Часы-программатор PCZ-526 F&F eKopel

PCZ-526.2 astronomiczny, dwukanałowy

Dwa niezależne kanały, oddzielnie programowane.

Przerwa nocna programowalna dla każdego kanału oddzielnie.

Przeznaczenie

Zegar astronomiczny służy do załączania i wyłączania oświetlenia lub innych odbiorników elektrycznych zgodnie z dobowymi, astronomicznymi punktami zachodu i wschodu  słońca.

Działanie

Zegar astronomiczny na podstawie informacji o bieżącej dacie, współrzędnych geograficznych miejsca jego zainstalowania (LOKALIZACJI) i PRZESUNIĘCIU GODZINOWYM względem czasu uniwersalnego (Greenwich UT) samoczynnie wyznacza dobowe, czasowe punkty  załączenia i wyłączenia styku zegara zgodne z astronomicznymi czasami wschodu i zachodu słońca. Czasowe punkty załączeń i wyłączeń mogą być konfigurowane przez użytkownika za pomocą PRZESUNIĘCIA GODZINOWEGO i KOREKCJI CZASU, tzn. istnieje możliwość przyspieszenia lub opóźnienia programowych punktów załączenia i wyłączenia (osobno punktu załączenia i osobno punktu wyłączenia) w stosunku do  zachodu i wschodu słońca. Pomiędzy programowymi punktami załączenia i wyłączenia istnieje możliwość zaprogramowania przerwy nocnej, czyli czasowego wyłączenia  odbiorników w celach oszczędnościowych.

Funkcje zegara

PRACA AUTOMATYCZNA - samoczynna praca według programowych punktów załączenia i wyłączenia styku

PRACA RĘCZNA - [ON] trwałe  załączenie styku (poz.1-5 i 2-7) lub [OFF] trwałe rozłączenie styku (poz.1-6 i 2-8)

PROGRAMOWY PUNKT ZAŁĄCZENIA - wyznaczony  czas załączenia styku (poz.1-5 i 2-7) w oparciu o astronomiczny punkt zachodu słońca oraz zaprogramowane przez użytkownika PRZESUNIĘCIE GODZINOWE i KOREKCJĘ CZASOWĄ

PROGRAMOWY PUNKT WYŁĄCZENIA - wyznaczony  czas rozłączenia styku (poz.1-6) w oparciu o astronomiczny punkt zachodu słońca oraz zaprogramowane przez użytkownika PRZESUNIĘCIE GODZINOWE i KOREKCJĘ CZASOWĄ

KONFIGURACJA - podanie LOKALIZACJI i wyznaczenie PROGRAMOWYCH PUNKTÓW ZAŁĄCZENIA  I  WYŁĄCZENIA.

LOKALIZACJA - podanie KODU WSPÓŁRZĘDNYCH lub ręczne ustawienia dowolnych współrzędnych geograficznych (dla KODU WSPÓŁRZĘDNYCH nr 86 - POŁOŻENIE UŻYTKOWNIKA).

KOD WSPÓŁRZĘDNYCH - przyporządkowane współrzędne geograficzne dla wyszczególnionych miast ułatwiające wpisanie lokalizacji (miasta i przyporządkowane im kody podano w tabeli)

PRZESUNIĘCIE GODZINOWE - wyznaczenie geograficznej strefy czasowej w zakresie ±1÷12 godzin (co 1 godz.) w stosunku do uniwersalnego czasu Greenwich UT (00). Dla Polski +1 godz.. Punkty czasowe wschodu i zachodu słońca ulegają równoległemu przesunięciu o podaną wartość.

KOREKCJA CZASOWA - przyspieszenie lub opóźnienie czasów załączenia lub wyłączenia w stosunku do astronomicznych punktów czasowych wschodu i zachodu słońca. Ustawienia w zakresie ±99min.dokonywane osobno dla punktu zachodu i wschodu słońca.

PRZERWA NOCNA - ustawialne przez użytkownika czasowe wyłączenie pomiędzy  programowymi  punktami załączenia i wyłączenia.

AUTOMATYCZNA ZMIANA CZASU - Zmiana czasu z zimowego na letni dokonywana jest automatycznie w nocy, w ostatnią niedzielę marca o godzinie 2.00 (poprzez dodanie 1 godziny do bieżącego czasu). Zmiana czasu z letniego na zimowy wykonana jest  automatycznie w nocy, w ostatnią niedzielę października o godzinie 3.00 (poprzez odjęcie 1 godziny od bieżącego czasu).

DST - Daylight Saving Time - globalna nazwa  czasu letniego (wolne tłumaczenie: czas pozyskiwania światła słonecznego). Funkcja umożliwiająca wyłączenie automatycznej zmiany czasu.

PODGLĄD DATY - W trybie PRACA AUTOMATYCZNA naciśnięcie przycisku + wyświetla ustawioną datę (dd-mm-yy). Po 5sek. zegar automatycznie przejdzie do poziomu głównego.

PODGLĄD PROGRAMOWYCH PUNKTÓW ZAŁĄCZENIA I WYŁĄCZENIA - W trybie PRACA AUTOMATYCZNA kolejne naciśnięcia przycisku OK pokazują następujące po sobie ustawienia w kolejności: programowy punkt załączenia; początek przerwy nocnej; koniec przerwy nocnej; programowy punkt wyłączenia. Po 5sek. zegar automatycznie przejdzie do poziomu głównego.

RESTART - Restartowanie procesora specjalnym przyciskiem - konieczne w przypadku zawieszenia funkcji pracy zegara. Nie kasuje ustawień DATY i CZASU oraz wpisów KONFIGURACJI w pamięci.

ZEROWANIE PAMIĘCI  ("głęboki" reset) - kasowanie wszystkie wcześniejsze ustawienia DATY, GODZINY i KONFIGURACJI. Naciśnięcie przyciski MENU i −  jednocześnie >3sek.

Tabela kodów współrzędnych

Dla precyzyjniejszych ustawień włączeń i wyłączeń zegara, pracującego w miejscach o różnych współrzędnych geograficznych, istnieje możliwość ustawienia danej szerokości i długości geograficznej lub wybrania odpowiedniego kodu będącego automatycznym ustawieniem współrzędnych geograficznych dla danego miasta w Polsce.

Pełna lista miast i odpowiadających im kodów znajduje się w instrukcji.

Dane techniczne

• zasilanie: 24÷264V AC/DC
• prąd obciążenia: 2×(<16a)< td>
• styk: separowany 2×1P
• czas podtrzymania pracy zegara: 6 lat (bateria litowa)
• czas podtrzymania pracy wyświetlacza: brak
• dokładność wskazań zegara: 1sek
• błąd czasu: ±1s/24h
• dokładność nastawy czasu: 1min
• korekta czasu załączenia i wyłączenia: ±0÷99min
• pobór mocy: 1,5W
• temperatura pracy: -20÷50°C
• przyłącze zaciski śrubowe: zaciski śrubowe 2,5mm2
• wymiary: 2 moduły (35mm)
• montaż: na szynie TH-35

UWAGA!

Aktualnie w sprzedawany jest zegar PCZ-526 z indeksem .2.

Jest to indeks oznaczający wersje oprogramowania zegara.

Sprawdź jaką wersję oprogramowania ma twój zegar i pobierz włąściwą instrukcję.
