TRANSFORMATOR WIDEO PO SKRĘTCE UTP BNC TR-1D 2 szt

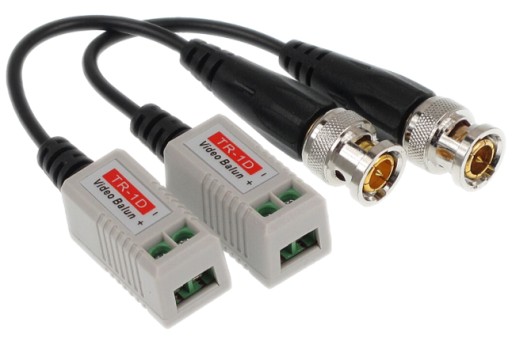

Transformator wideo TR-1D

W zestawie:

• transformator wideo TR-1D - 2 szt.

TRANSFORMATOR WIDEO TR-1D przeznaczony jest do przesyłu sygnału za pomocą skrętki komputerowej. Dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400 m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.

✅ SPECYFIKACJA TECHNICZNA:

• standard: 4 MPX (AHD, HD-CVI), 5 MPX (HD-TVI), CVBS – PAL/NTSC
• rodzaj urządzenia: pasywne
• liczba kanałów: 1
• zasięg wideo: 250 m @720p (UTP kat. 5e); 150 m @1080p (UTP kat. 5e); 400 m @CVBS (PAL/NTSC; UTP kat. 5e)
• napięcie we/wy 75Ω (CVBS): 1 Vpp
• tłumienie (podane wartości dotyczą 2 urzadzeń połączonych ze sobą): 4,43 MHz @0,43 dB; 11 MHz @0,65 dB; 21 MHz @0,93 dB; 38 MHz @1,54 dB; 42 MHz @1,90 dB; 67,5 MHz @2,10 dB
• CMRR (dB @5MHz): 60 dB
• impedancja złącza koncentrycznego: 75Ω
• impedancja złącza symetrycznego: 100Ω
• typ złącza koncentrycznego: BNC (wtyk na przewodzie 0.09 m)
• typ złącza symetrycznego: zaciski kablowe
• temperatura pracy: -10 st. C ... +55 st. C
• dopuszczalna względna wilgotność otoczenia: <95%
• wymiary: 16 x 15 x 46 mm
• waga: 0.021 kg
