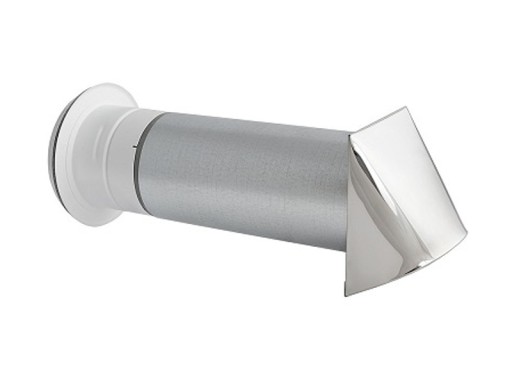

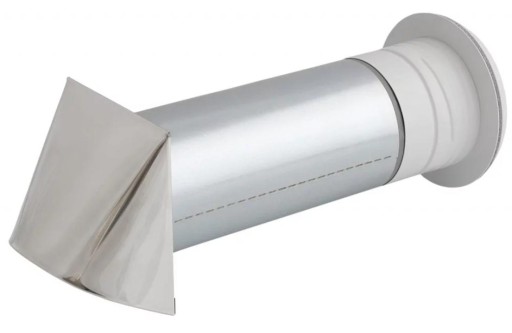

Nawietrzak okrągły

NO80A-CC

• Max. przepływ powietrza: 120 m3/h
• Średnica: 80 mm
• Wykonanie: Czerpnia z blachy chromoniklowanej
• Długość kanału: 320-550 mm
• Waga: 0,8 kg
• Producent: Darco

Opis produktu

Nawietrzak doprowadza świeże powietrze do wnętrza budynku.

Przeznaczony jest do montażu w ścianie, najczęściej obok lub ponad oknem.

Każda wersja nawietrzaka wyposażona jest w czerpnię powietrza, która jest odpowiedzialna za pobór powietrza z zewnątrz. Jej konstrukcja zabezpiecza przed dostawaniem się do środka opadów atmosferycznych. W dodatku jest wyposażona w siatkę chroniącą przed owadami.

Od strony wnętrza budynku nawietrzak wyposażony jest w anemostat, posiadający warstwę izolacji, która zapobiega tworzeniu się skroplin w okresie zimowym i tłumi hałas, a także pozwala na precyzyjną regulację natężenia przepływu powietrza przez użytkownika.

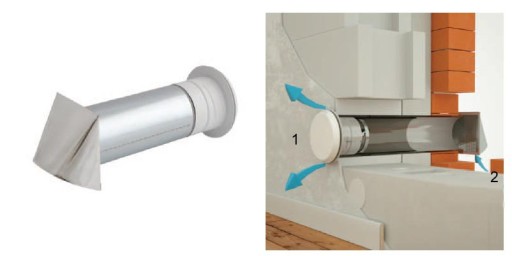

• 1 - Świeże powietrze
• 2 - Powietrze zewnętrzne

Dostępne są również wersje wyposażone w stabilizator przepływu (model NOS- dostępny na naszych aukcjach ). Reguluje on strumień przepływu powietrza: ogranicza nawiew i zabezpiecza przed zmianą jego kierunku, który mógłby wystąpić przy niekorzystnych warunkach atmosferycznych. Stabilizator może również zamontowany do podstawowej wersji nawietrzaka już po jego montażu.

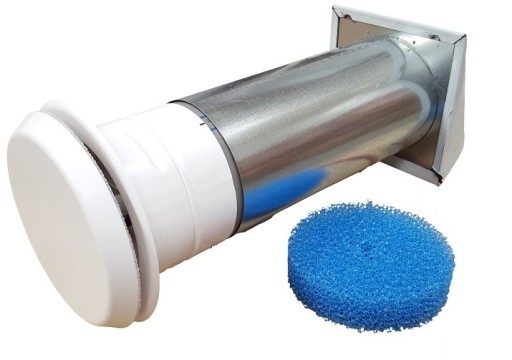

 Do każdego nawietrzaka dołączany jest  filtr powietrza (osobno, do samodzielnego montażu). Montaż filtra zapewnia skuteczne wychwytywanie kurzu i innych zanieczyszczeń przenoszone przez powietrze.

Zastosowanie

• Nawiew powietrza zewnętrznego do pomieszczeń ( wersja z wyposażeniem standard).
• Nawiew i regulacja przepływu powietrza do pomieszczeń ( wersja z stabilizatorem przepływu).

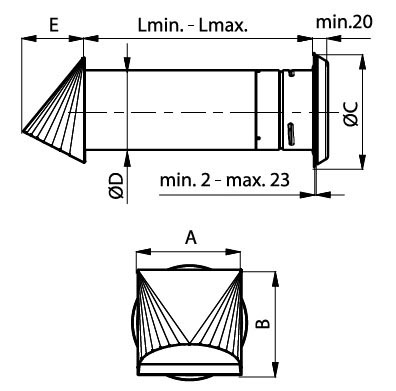

Wymiary

• A - 104 mm
• B - 105 mm
• C - 121 mm
• D - 77 mm
• E - 62 mm
• Przekrój kanału - 38 cm²
• Wymiary kanału Lmin-Lmax - 350÷550 mm
• Średnica otworu montażowego - 90 mm
• Wydajność dla 10 [Pa] - 37 m3/h
• Dn,e,w 2 mm - 37 dB
• Dn,e,w 23 mm - 31 dB
• Waga - 0.8 kg

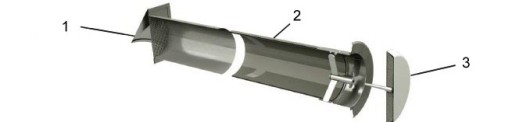

Przekrój

• 1 - Czerpnia z siatką
• 2 - Rura z PCV
• 3 - Anemostat

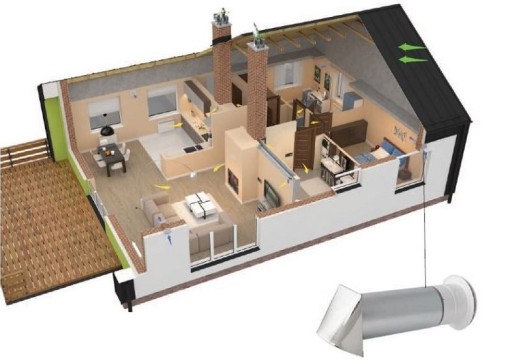

Przykład poprawnego przepływu powietrza w mieszkaniu w domku jednorodzinnym lub w bloku

Świeże powietrze zewnętrzne doprowadzone jest przez nawietrzaki zamontowane w pokoju dziennym lub sypialni. Zasysane powietrze przepływa przez kolejne pomieszczenia i usuwane jest przez kratkę wentylacyjną zamontowaną najczęściej w kuchni lub łazience.

Aby powietrze mogło swobodnie przepływać od nawietrzaka do kratki wentylacyjnej, w drzwiach pomieszczeń należy wykonać podcięcie (szczelina min. 2 cm) lub zamontować kratki wyrównawcze.
