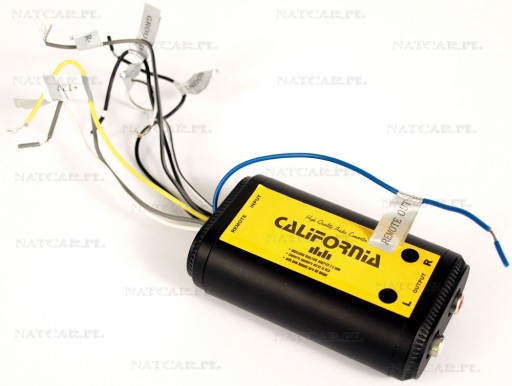

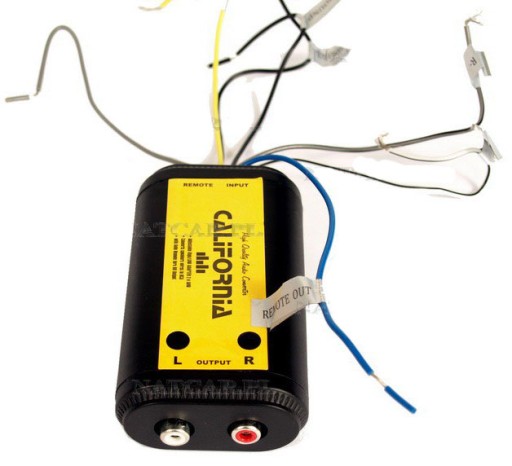

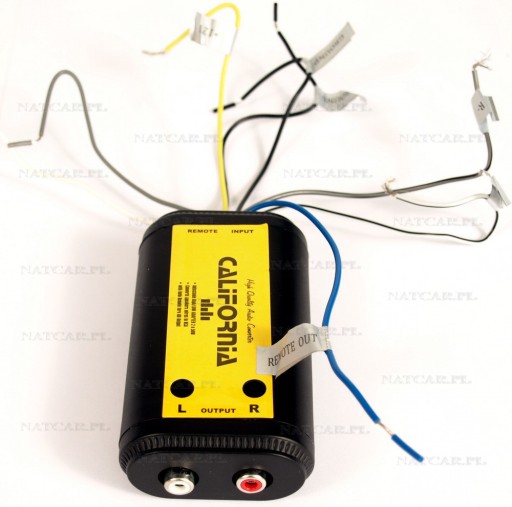

КОНВЕРТЕР АУДИОСИГНАЛА RCA CHINCH + ДИСТАНЦИОННЫЙ СИГНАЛ

RCA-OUT-REMOTEON CALIFORNIA-01

Konwerter sygnału głośnikowego na RCA (chinch)

Konwerter umożliwia wyprowadzenie 2-kanałowego sygnału RCA z radia, które nie posiada złącza chinch np. fabrycznie montowane odtwarzacze. Ponadto nasz konwerter posiada układ remote, który po otrzymaniu sygnału głośnikowego, natychmiast po włączeniu radioodbiornika generuje +12V potrzebne do załączania wzmacniaczy. Po włączeniu radia włącza się wzmacniacz, a po kilku sekundach od wyłączenia radia wzmacniacz automatycznie się wyłączy. Układ ten jest szczególnie przydatny w przypadku fabrycznych odtwarzaczy nie posiadających wyjścia +12V rem(większość pojazdów po 2004r z magistralą CAN). Już nie musicie szukać i kombinować. Bardzo przydatne urządzenie.

W oferowanym konwerterze znajdują się dwa autotransformatory, które służą jednocześnie jako galwaniczna izolacja wyjść BTL wzmacniacza mocy w radiu i wejścia RCA wzmacniacza. Oznacza to, że można podłączyć nasz konwerter do każdego fabrycznego radia i każdego wzmacniacza bez obawy uszkodzenia radia. Dzięki autotransformatorom konwerter pracuje również jako filtr pętli masy eliminując wszelkie zakłócenia, piski od wycieraczek i silnika. 3w1 - dopasiona zabawka!

Potencjometry pozwalają na dopasowanie sygnału do każdego wzmacniacza. Instalacja polega na wpięciu się w przewody głośnikowe wychodzące z radia lub bezpośrednio przy samych głośnikach. Montaż konwertera nie wymaga odłączania podpiętych do radia głośników. Przewidziany do radioodtwarzaczy o mocy maks 50W na kanał. Posiada filtr zakłóceń oraz separuje składową stałą (DC)

SCHEMAT POŁĄCZEŃ (według oznaczeń na obudowie)

"L OUTPUT R”  - wyjścia sygnału RCA dla kanału lewego (L) i prawego (R) podłączane do wejść RCA wzmacniacza

"REMOTE” (zasilanie i wyjście Remote do sterowania wzmacniaczem)

(GROUND) - przewód czarny – masa zasilania (-12V)  - podłączyć do masy zasilania radioodbiornika, wzmacniacza lub do karoserii pojazdu

(12V) - przewód żółty – zasilanie (+12V) - podłączyć np. do przewodu zasilania radioodbiornika lub wzmacniacza

(REMOTE OUT) - przewód niebieski – wyjście Remote (+12V) do załączania/wyłączania wzmacniacza - podłączyć do wejścia Remote we wzmacniaczu

"INPUT"  (wejścia sygnału)

przewód biały (L+) – podłączyć do wyjścia głośnikowego z radioodbiornika dla kanału lewego o polaryzacji dodatniej (+)

przewód biało-czarny (L-) – podłączyć do wyjścia głośnikowego z radioodbiornika dla kanału lewego o polaryzacji ujemnej (-)

przewód szary (R+) – podłączyć do wyjścia głośnikowego z radioodbiornika dla kanału prawego o polaryzacji dodatniej (+)

przewód szaro-czarny (R-) – podłączyć do wyjścia głośnikowego z radioodbiornika dla kanału prawego o polaryzacji ujemnej (-)

przewód czarny (Ground) – masa – podłącz do masy w celu zminimalizowania zakłóceń (jeśli występują)
