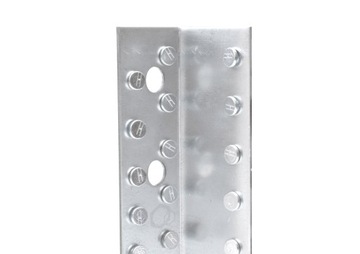

ПОДВЕСКА ДЛЯ БАЛКИ WBZ22, ИЗОГНУТЫЙ СОЕДИНИТЕЛЬ 70x155 СЕРТИФИКАТ

WSPORNIK BELKI ZAGIĘTY WBZ22 70x155mm

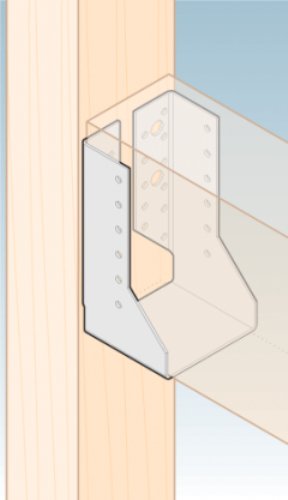

Zagięte do wewnątrz elementy wieszaków umożliwiają zamocowanie belki w przypadku ograniczonej ilości miejsca, szczególnie na wąskich słupach. Ponadto, częściowe zakrycie wieszaka pomiędzy łączonymi elementami daje lepszy efekt wizualny. Dodatkowe, duże średnice otworów sprawiają, że można je stosować również przy mocowaniu belek do betonowej ściany.

Wieszaki wykonane zostały z blachy stalowej ocynkowanej o grubości 2 mm.

Wykonane w kilkudziesięciu rozmiarach, odpowiadających stosowanym na rynku przekrojom belek.

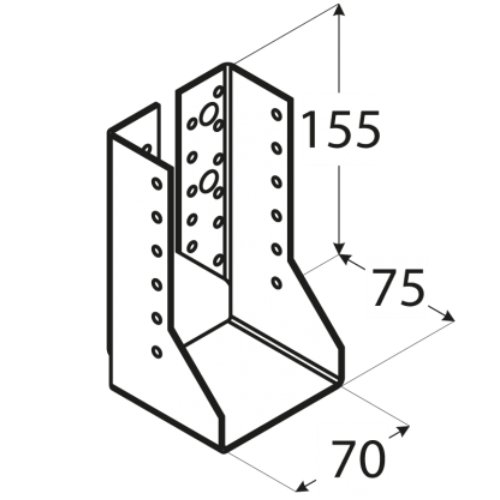

PARAMETRY:

• szerokość - 70mm
• wysokość -155mm
• głębokość - 75mm
• grubość blachy - 2mm
• materiał - DX51D + Z275
• ochrona antykorozyjna - ocynk
• ilość otworów -34 otwory ø5mm, 4 otwory ø11mm
• nośność -  23,65kN

MOCOWANIE:

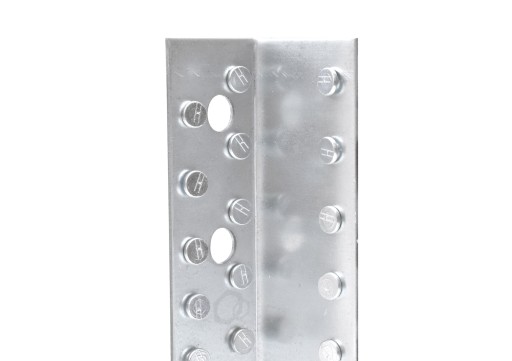

• gwoździe pierścieniowe ANCHOR ø4

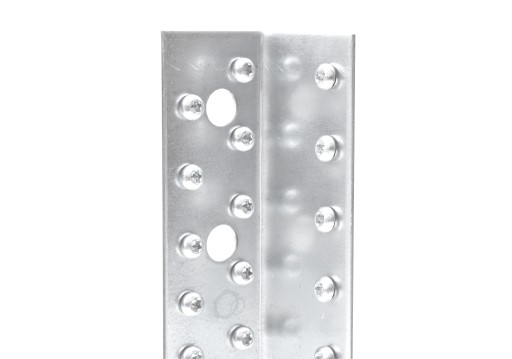

• wkręty ciesielskie do łączników
• wkręty do drewna H6K ø10mm

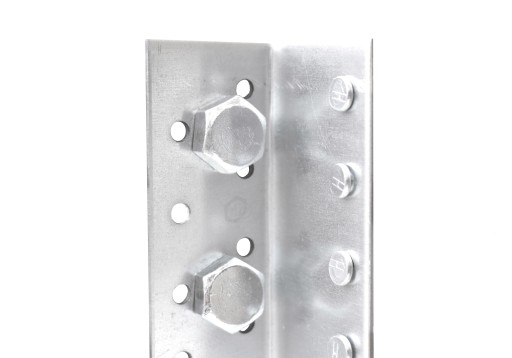

• stalowe śruby rozporowe M10
• kotwy wklejane M10 itp.

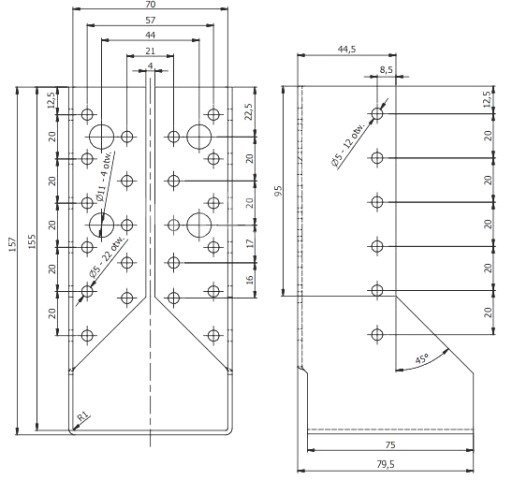

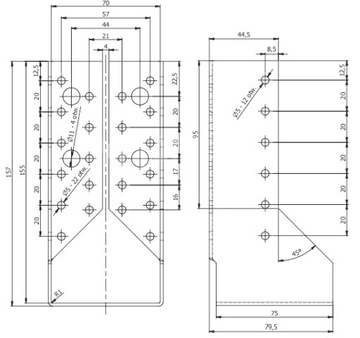

RYSUNEK TECHNICZNY:

• WBZ14 - 60 x 100 x 75 x 2 [mm]
• WBZ21 - 70 x 125 x 75 x 2 [mm]
• WBZ22 - 70 x 155 x 75 x 2 [mm]
• WBZ23 - 76 x 122 x 75 x 2 [mm]
• WBZ24 - 76 x 152 x 75 x 2 [mm]
• WBZ25 - 76 x 182 x 75 x 2 [mm]
• WBZ26 - 80 x 120 x 75 x 2 [mm]
• WBZ27 - 80 x 150 x 75 x 2 [mm]
• WBZ28 - 80 x 180 x 75 x 2 [mm]
• WBZ29 - 80 x 210 x 75 x 2 [mm]
• WBZ30 - 100 x 140 x 75 x 2 [mm]
• WBZ31 - 100 x 170 x 75 x 2 [mm]
• WBZ32 - 100 x 200 x 75 x 2 [mm]
• WBZ33 - 115 x 163 x 75 x 2 [mm]
• WBZ34 - 115 x 193 x 75 x 2 [mm]
• WBZ35 - 120 x 160 x 75 x 2 [mm]
• WBZ36 - 120 x 190 x 75 x 2 [mm]
• WBZ37 - 140 x 180 x 75 x 2 [mm]
• WBZ38 - 160 x 170 x 75 x 2 [mm]

DOKUMENTACJA TECHNICZNA:

• Europejska Aprobata Techniczna
• Deklaracja Właściwości Użytkowych
• Certyfikat Zgodności Zakładowej Kontroli Produkcji

Wszystkie oferowane przez nas wieszaki charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.

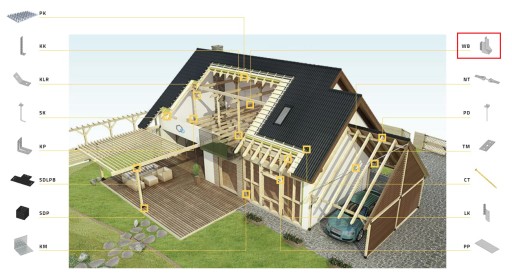

ZASTOSOWANIE:
