Модуль IRF540 Mosfet ARDUINO Raspberry STM32...

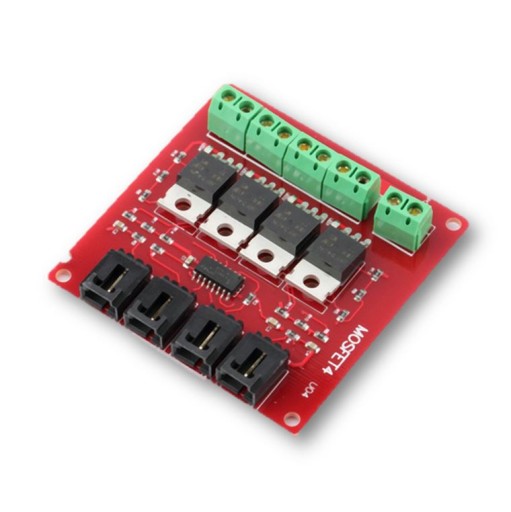

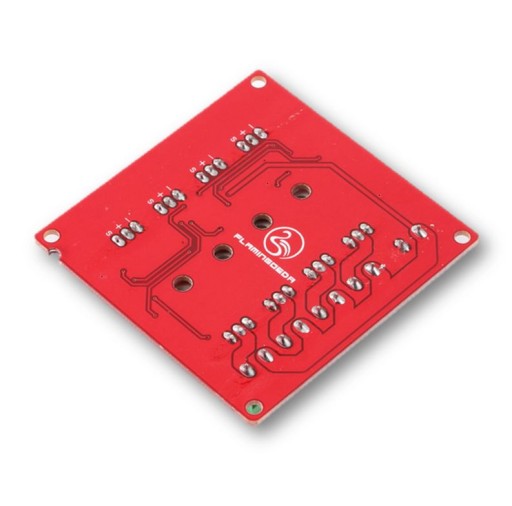

IRF540 MOSFET Driver Module 4 kanały

Moduł czterokanałowego sterownika IRF540 N-MOSFET

Moduł można sterować sygnałem PWM, umożliwia to wtedy płynną regulację: obrotami silnika prądu stałego, żarówkami, diodami LED, grzałkami itp.

Układ wyposażony w separacje optyczną - PS2801-4, dzięki temu może być bezpiecznie sterowany z urżądzeń o różnej logice, np ARDUINO 5V, jak i Rasperry Pi 3.3V

• Moduł zbudowanyna na tranzystorze N-MOSFET IRF540
• Napięcie pracy: 3,3V -5V ( kompatybilny z logiką ARDUINO i Raspberry Pi)
• Optyczna separacja: PS2801-4
• Max napięcie IN PS2801-4: 6V (szczegóły w nocie PS2801-4 )
• prąd IN układu PS2801-4 dla 5V: 10mA (szczegóły w nocie PS2801-4 )
• prąd IN układu PS2801-4 dla 3.3V: 7mA (szczegóły w nocie PS2801-4 )
• Napięcie obciążenia: 0-33V
• Prąd obciązenia: do 5A (powyżej 1A należy układ wyposażyć w dotakowy radiator)
• Max moc 100W (powyżej 10W należy układ wyposażyć w dotakowy radiator)
• Złącza terminalblock
• Złącza IN, raster 2.54mm (pasują przewody na goldpiny)
• Diody LED sygnalizująca stan działania każdego kanału.
• Wymiary: 65x65mm
