RADIOLINIA 4-KANAŁOWA U4HS 12V ELMES 1 PILOT

RADIOLINIA 4-KANAŁOWA U4HS 12V ELMES

1x pilot U4HT w koplecie

Radiolinia 4-kanałowa superheterodynowa z sygnalizacją słabej baterii,

12V, pamięć 112 nad, mini centrala alarmowa.

Radiolinia z czterema wyjściami przekaźnikowymi przeznaczone

są do systemów alarmowych i zdalnego sterowania.

Urządzenia wykorzystują system kodowania zmiennego KEELOQ(R). Współpracują ze wszystkimi pilotami i detektorami oraz z nadajnikiem RP501 produkcji Elmes Elektronik dla pasmo radiowego 434 MHz.

Opis działania

Pobudzenie pilota lub innego nadajnika zaprogramowanego

do odbiornika załącza przekaźnik na jego wyjściu i włącza odpowiadającą mu diodę LED. W zależności od ustawionego trybu pracy danego wyjścia, załączenie trwa przez zaprogramowany wcześniej czas (tryb monostabilny), lub do chwili ponownego użycia pilota (nadajnika), czyli na przemian w cyklu włącz / wyłącz przekaźnik (tryb bistabilny).

Taki sposób pracy dotyczy większości typów nadajników. Inaczej jest przy współpracy z nadajnikiem RP501 pracującym w trybie przekaźnika radiowego lub detektorami CTX3H i CTX4H pracującymi w trybie detekcji otwarcia/zamknięcia. W przypadku tych urządzeń, niezależnie od ustawionego trybu pracy kanału w odbiorniku, załączenie wyjścia trwa do chwili jego wyłączenia w nadajniku.

Specyfikacja:

- odbiornik i nadajniki przystosowane do pasma radiowego

434 MHz (433,92 MHz),

- 4 wyjścia przekaźnikowe separowane galwanicznie

o obciążalności: 1A/30VDC lub 0,5A/125VAC;

- czas załączenia wyjść przekaźnikowych w trybie monostabilnym:

od 0,25s do 4 godzin.

- zasilanie odbiornika: 10-15VDC. Pobór prądu: spoczynkowy 20mA, maks. 120mA,

- obciążalność wyjścia sygnalizacyjnego S: 1A/60V,

- zasięg urządzenia do 100m ( w terenie otwartym )

Zasięg działania uzależniony jest od lokalizacji, stanu baterii w pilotach oraz poziomu lokalnych zakłóceń radiowych. Gęsta zabudowa, zawilgocone lub żelbetonowe ściany mogą znacznie ograniczyć zasięg

Kontrola stanu baterii w nadajnikach: odbiornik sygnalizuje stan słabej baterii w pilotach i nadajnikach typu PTX, GBX, CTX i RP. Rozładowanie baterii poniżej bezpiecznego poziomu jest sygnalizowane pulsowaniem diody LED w odbiorniku, a ilość impulsów wskazuje numer kanału urządzenia ze słabą baterią. Dodatkowo, gdy rozwarta jest zworka JP2, na wyjściu S pojawia się stan zwarcia do masy. Po wymianie baterii, należy pobudzić nadajnik w celu zerowania tej sygnalizacji.

Odbiornik może pełnić funkcję bezprzewodowej mini-centrali alarmowej.

Po zdjęciu zworki JP4 odbiornik U4H pełni funkcję bezprzewodowej mini-centrali alarmowej i umożliwia budowę prostego systemu alarmowego o następujących cechach:

- Osiem bezprzewodowych linii alarmowych.

- Uzbrojenie i rozbrojenie alarmu z pilota.

- Pamięć dla maksymalnie 112 urządzeń bezprzewodowych.

- Pamięć alarmu (także przy braku zasilania) z sygnalizacją linii alarmu diodą LED.

- Pamięć stanu uzbrojenia lub rozbrojenia alarmu po wyłączeniu

zasilania.

- Funkcja antynapadowa „panic” przy naciśnięciu przycisku pilota ponad 2s.

- Ograniczenie ilości wywołań alarmu do 5 w czasie uzbrojenia.

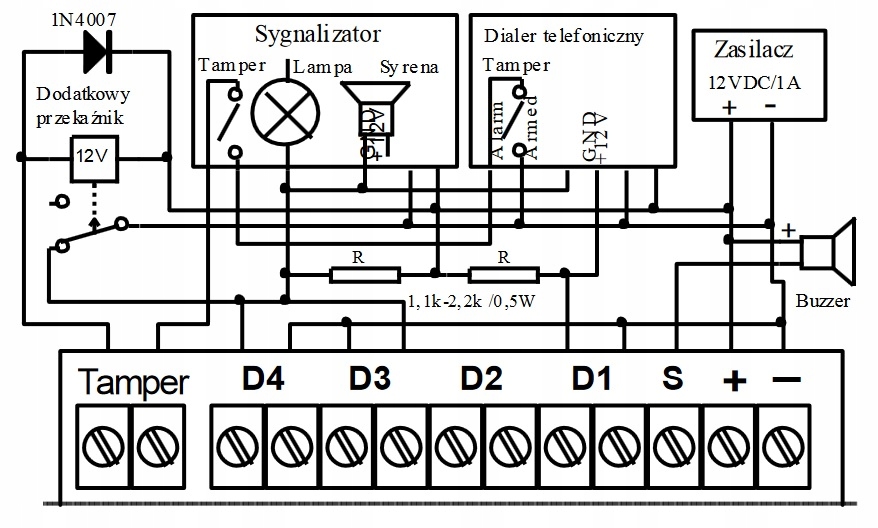

Cztery wyjścia przekaźnikowe typu NO/NC (wybór zworką)

o następującym znaczeniu:

- wyj. D1 - sygnalizacja czuwania,

- wyj. D2 - o dowolnym przeznaczeniu, załączane np. z 2 przycisku pilota,

- wyj. D3 – alarmowe, do sygnalizatora akustycznego / optycznego,

- wyj. D4 - alarmowe, 24 godzinne (alarm TAMPER w detektorze

lub przycisk „panic”),

Wyjście typu OC (open collector - 1A/60V) do zewn. sygnalizatora

akustycznego:

- sygnalizacja uzbrojenia jednym impulsem, a rozbrojenia - dwoma,

- sygnalizacja wystąpienia alarmu 6-ma krótkimi impulsami

przy rozbrajaniu,

Dwukolorowa dioda świecąca LED sygnalizująca:

- uzbrojenie alarmu – kolor czerwony, rozbrojenie – zielony,

- wystąpienie alarmu - pulsuje na czerwono w uzbrojeniu

i przez 2 min. po rozbrojeniu,

- słabą baterię w detektorze – pulsuje na zielono, gdy alarm

jest rozbrojony, (ilość pulsów (1..8) określa numery linii,

w których wystąpił alarm lub ze słabą baterią).
