22207 Подшипник роликовый сферический 35х72х23 мм Ф-ра НДС

22207 ŁOŻYSKO BARYŁKOWE 35x72x23 mm

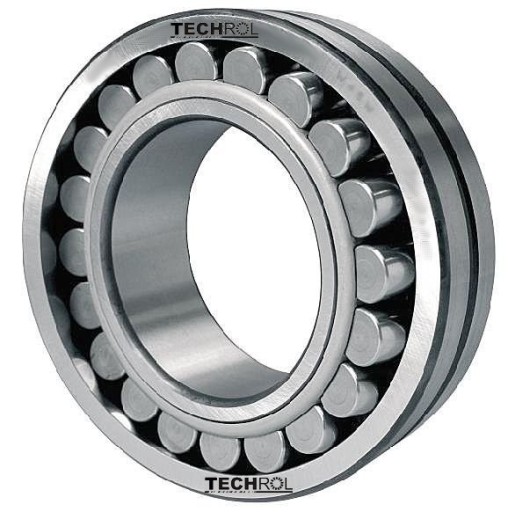

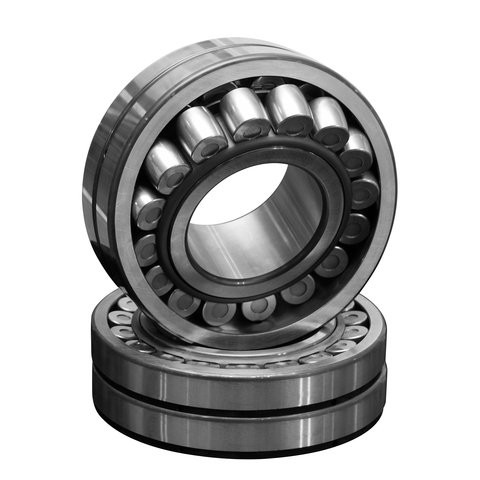

ŁOŻYSKO BARYŁKOWE   22207

ŁOŻYSKO  BARYŁKOWE  POPRZECZNE  DWURZĘDOWE  TYP  22207 CW33

Ø 35 mm – średnica wewnętrzna łożyska

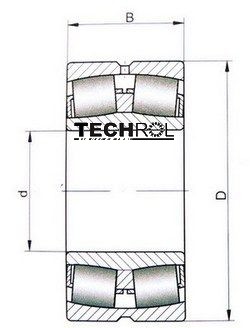

Wymiary łożyska 22207 (mm)

d                 D                B

35               72              23

Waga 1 sztuki łożyska : 0,48 kg

Łożyska baryłkowe

Łożyska baryłkowe są łożyskami samonastawnymi, ponadto, mogą przenosić bardzo duże obciążenia. Ten rodzaj łożyskowania jest zatem często stosowany do przenoszenia dużych obciążeń, gdy jednocześnie występują w pracy odkształcenia i niewspółosiowość, co może mieć na przykład miejsce w maszynach ciężkich.

Łożyska baryłkowe dzielą się na łożyska jedno i dwurzędowe lub łożyska poprzeczne i wzdłużne (oporowe).

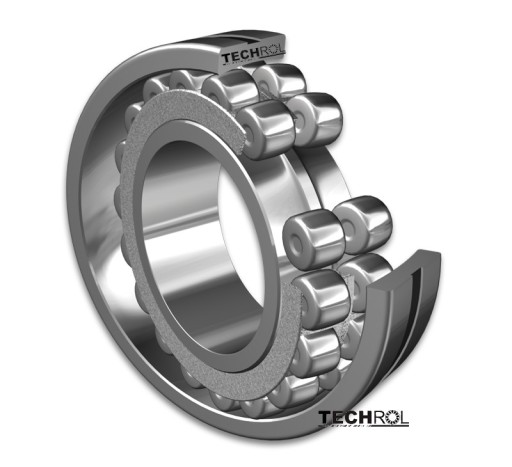

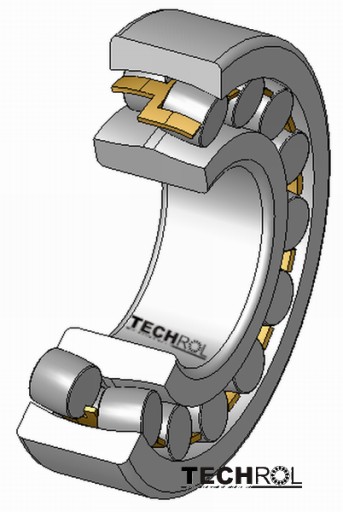

Łożyska baryłkowe poprzeczne są łożyskami wahliwymi. Mają one dwa rzędy baryłek, kulistą bieżnię pierścienia zewnętrznego oraz dwie bieżnie na pierścieniu wewnętrznym. Dzięki wahliwości nie są wrażliwe na błędy współosiowości opraw i ugięć wałów, a skośne ułożenie baryłek w stosunku do osi łożyska pozwala na przenoszenie, oprócz obciążeń poprzecznych, dodatkowo obciążeń wzdłużnych w obu kierunkach. Łożyska te przeznaczone są do przenoszenia dużych obciążeń.

Łożyska baryłkowe dwurzędowe przeznaczone są do najcięższych obciążeń. Łożyska te maja dwa rzędy symetrycznych baryłek, które w trakcie pracy zachowują pełna swobodę prowadzenia na kulistej bieżni pierścienia zewnętrznego.

Łożyska te, obok obciążeń promieniowych mogą również przejmować obciążenia osiowe w obu kierunkach.

Łożyska baryłkowe wzdłużne mogą przenosić bardzo duże obciążenia i pracować przy stosunkowo dużych prędkościach obrotowych. W łożyskach tych kierunek działania obciążenia między asymetrycznymi baryłkami a bieżniami tworzy pewien kąt w stosunku do osi łożyska. Z tego względu łożyska baryłkowe wzdłużne mogą przenosić równocześnie obciążenia wzdłużne i poprzeczne. Wartość obciążenia poprzecznego nie może jednak przekraczać 55% wartości równocześnie działającego obciążenia wzdłużnego.
