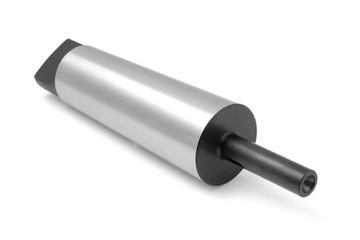

TULEJA REDUKCYJNA PRZEDŁUŻONA MK6/1 DIN2187 wyprze

TULEJA REDUKCYJNA DŁUGA MORSE  MORSE 6- MORSE 1  DIN2187

Numer katalogowy : 10688

Zastosowanie :

- Przeznaczona do narzędzi z chwytem Morse'a

- szlifowany stożek zewnętrzny i wewnętrzny

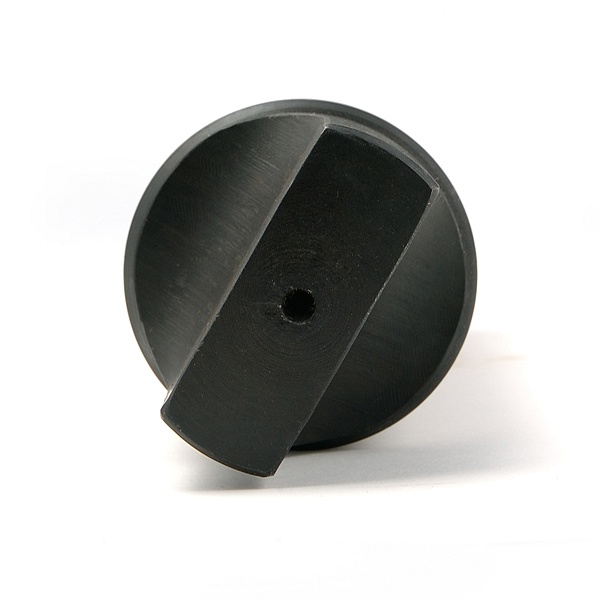

- zakończona płetwą

Poniżej uniwersalny schemat dla wszystkich wymiarów .Gdy stożek MS.NO.S jest większy lub równy MS.NO.T - stosujemy górny rysunek , w odwrotnym przypadku dolny rysunek.

Uchwyt stożkowy MORSE wg normy DIN228-B (zakończony płetwą)

MS.NO.S (stożek zewnętrzny ) - 6

MS.NO.T (stożek wewnętrzny ) - 1

D -20

d - 12.065

L - 294mm
