ВБ ВКОМз 315 Вентилятор осевой канальный 1700 м3/ч

VKOMz 315 VENTS Wentylator osiowy

Zastosowanie

Wywiewne i nawiewno-wywiewne systemy wentylacji dla różnego typu pomieszczeń, gdzie wymagana jest wysoka efektywność przy stosunkowo niskim oporze systemu. Wentylatory serii VKOM, OV1 i OVK1 mogą być również stosowane do prostego wyrzutu powietrza przez ścianę, istnieje także możliwość instalacji wentylatorów serii OV1 i OVK1 na ścianach zewnętrznych.

Konstrukcja

Obudowy wentylatorów VKOM, OV1, OVK1 wykonane są z blachy stalowej z powłoką polimerową. Obudowa wentylatora VKOMz wykonana jest z blachy ze stali ocynkowanej. Wirnik skrzydełkowy wykonany jest z blachy aluminiowej.

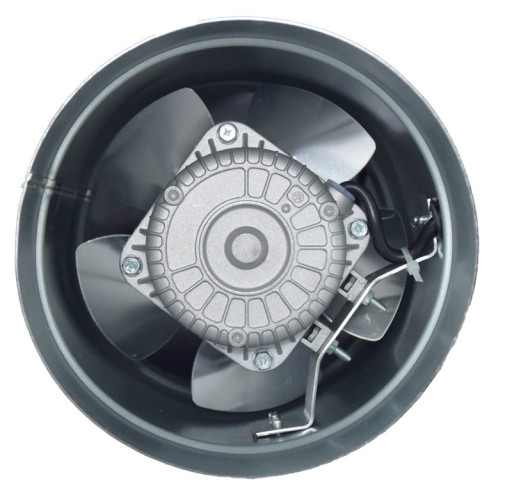

Silnik

W wentylatorach wykorzystywane są jednofazowe silniki z zewnętrznym wirnikiem, z wbudowanym zabezpieczeniem termicznym z automatycznym restartem. W celu osiągnięcia dłuższego czasu eksploatacji wentylatora w silnikach zastosowano łożyska. Klasa bezpieczeństwa silnika: IP 24.

Regulacja prędkości

Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i prąd nie będą przewyższać nominalnych parametrów regulatora.

Montaż

• W zależności od serii, wentylator montuje się w kanale albo bezpośrednio na ścianie.

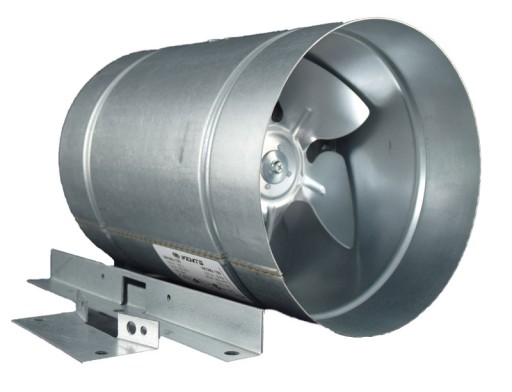

• VKOM, VKOMz - montaż w systemie wentylacyjnym lub bezpośrednio na ścianie za pomocą uchwytów montażowych znajdujących się w zestawie z wentylatorem.
• Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR

Specyfikacja

• Napięcie: 230 V
• Moc: 110 W
• Pobór prądu: 0,75A

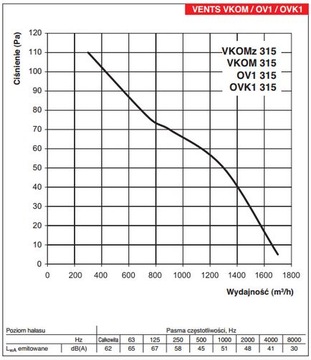

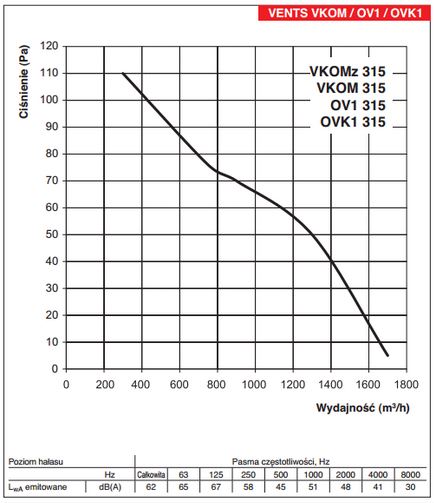

• Wydajność:  1700 m3/h
• Obroty: 1300 /min
• Poziom hałasu:  54dB
• Max. temp. pracy:  40'C
• Klasa bezpieczeństwa:  IP24
• Waga: 4,9kg

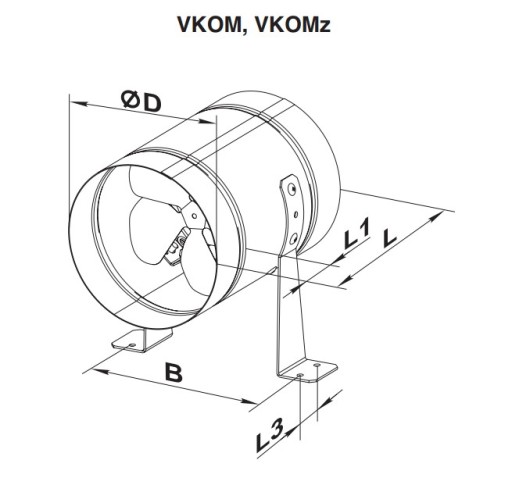

Wymiary

• ØD- 315 mm
• B- 337 mm
• L- 278 mm
• L1- 55 mm
• L3- 40 mm
