BRAND SOLOMON TIN ASSUTOR __ ESD SAFE SH833

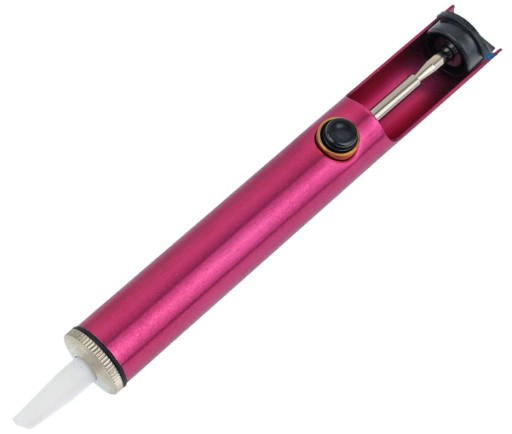

SH833 odsysacz do cyny z anodowanego

aluminium Solomon

SH833 to profesjonalny ręczny odsysacz do cyny używany przez elektroników w trakcie procesu lutowania i demontażu elementów elektronicznych. Cylindryczna obudowa odsysacza do cyny SH833 wykonany jest z jednego kawałka z anodowanego aluminium. Odsysacz jest wyważony,a by odrzut był jak najmniejszy. Wymienne końcówki teflonowe są odporne na wysoką temperaturę występującą w trakcie odlutowywnia cyny z płytki drukowanej PCB.

Jednym z podstawowych narzędzi elektroników w trakcie lutowania jest odsysacz do cyny. Odsysacz ręczny jest to narzędzie ręczne składające się z: cylindrycznej obudowy odsysacza, tłoku połączonego ze sprężyna, przycisku zwalniającego blokadę sprężyny, oraz końcówki odsysacza z otworem na cynę. Do odsysania cyny odsysaczem ręcznym niezbędna jest lutownica. W pierwszej kolejności naciągamy sprężynę w tłoku odsysacza. Przy pomocy grota lutownicy rozgrzewamy cynę na płytce drukowanej. W momencie gdy cyna ma postać płynną przykładamy końcówkę odsysacza i przyciskiem zwalniany sprężynę, która powoduje ruch tłoka w cylindrze.

Powstałe w ten sposób podciśnienie wciąga przez otwór w końcówce odsysacza cynę do wnętrza tłoka. W trakcie używania odsysacza ręcznego elektronik ma zajęte dwie ręce. W jednej trzyma lutownicę,a  w drugiej odsysacz. Warto przypomnieć że sprężynę odsysacza naciągamy ręcznie i dopiero po nabraniu pewnej wprawy możemy ją naciągać przy pomoc jednej dłoni. Tym samym początkujący elektronicy w trakcie odsysania cyny lutownicą i odsysaczem ręcznym na początku mają tylko jeden “strzał”. W przypadku niezebrania całości cyny operację należy powtórzyć.

dane techniczne:

• odsysacz do cyny SH833
• producent: Solomon
• odsysacz metalowy: wykonany z anodowanego aluminium
• wymienna teflonowa końcówka

  (odporna na temperaturę)

• waga: 50g

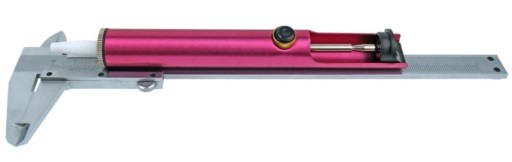

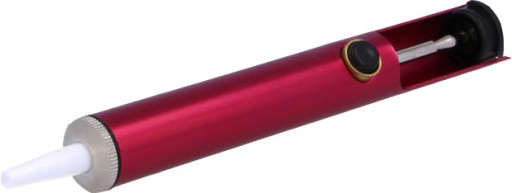

• długość: 160 mm
• idealnie nadaje się do odlutowywania części elektronicznych i płytek PCB
• dostępne w sprzedaży wymienne zapasowe końcówki:

  ▶ teflonowa końcówka T1

  ▶ antystatyczna końcówka ESD T2

Prezentacja produktu w formie video:

https://youtu.be/CqyjeyRyJ8A
