Moduł regulatora mocy 2000W 50V - 230V ___ BTE-068

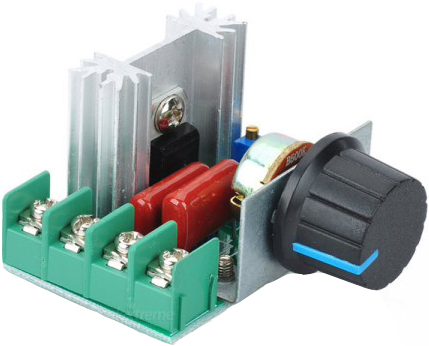

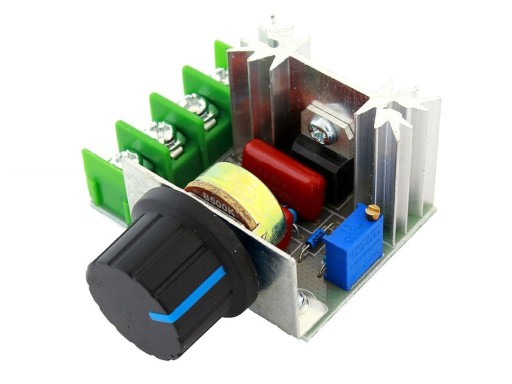

Moduł regulatora mocy 2000W

Dane techniczne:

• napięcie wejściowe: 220 - 230V AC / 50Hz
• płynna regulacja napięcia wyjściowego po pomocą potencjometru
• zakres regulacji napięcia wyjściowego: 50 - 230 V AC
• moc maksymalna: 2000W
• triak wyposażony w radiator
• złącza terminal block do przykręcenia przewodów
• wymiary: 48 x 54 x 27mm

Moduł regulatora mocy do odbiorników zasilanych napięciem przemiennym AC. Układ zbudowany w oparciu o tyrystor. Regulacja mocy następuję poprzez zmianę nawięcia wyjściowego w zakresie od 50V do 230V. Maksymalna moc pobierana przez odbiornik 2000W. Przykłądowe zastosowania: regulacja mocy - jasności świecenia żarówki, regulacja obrotów silników elektrycznych (komutatorowych), regulacja temperatury grzałek elektrycznych, regulacja mocy - temperatury lutownic oporowych sieciowych itp...

Uwaga: na niektórych elementach występuje wysokie napięcie elektryczne sieciowe 230V AC - istnieje ryzyko porażenia prądem elektrycznym niebezpiecznym dla życia. Moduł przeznaczony tylko dla doświadczonych elektryków / elektroników.

Sposób podłączenia:

- do wejścia podłączamy przewody z napięciem sieciowy 230V. Do zacisku wejściowego opisanego symbolem "L" podłączamy przewód z fazą, do zacisku "N" podłączamy przewód neutralny. Zaciski wyjściowe podłączamy dowolnie (o ile odbiornik nie wymaga odpowiedniego przyłączenia).
