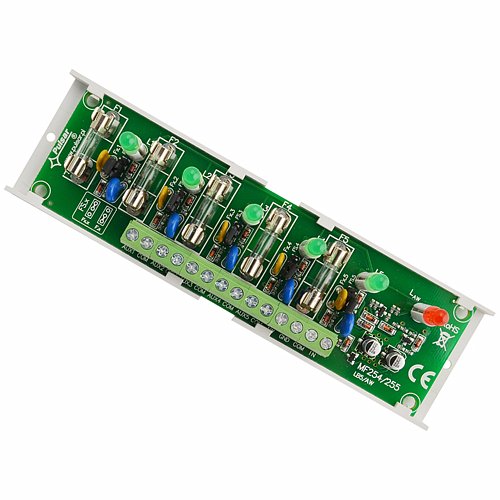

Плавкая полоска Pulsar AWZ536, клеммная колодка

Listwa bezpiecznikowa Pulsar AWZ536 (łączówka zasilania)

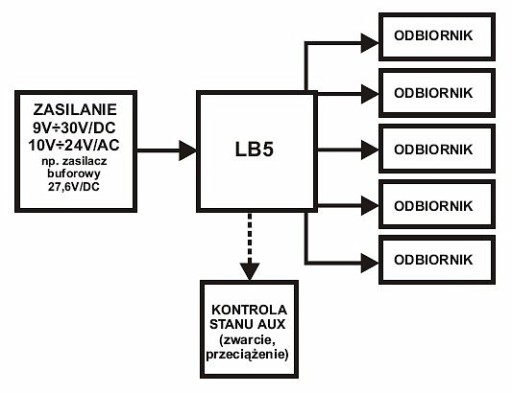

Moduł bezpiecznikowy przeznaczony jest do rozdziału zasilania w systemach alarmowych niskonapięciowych (dystrybucja zasilania). Posiada wejście IN do podłączenia zasilania: 10V÷30 V DC lub 10V÷24 V AC (np. zasilacz buforowy, transformator itp.).

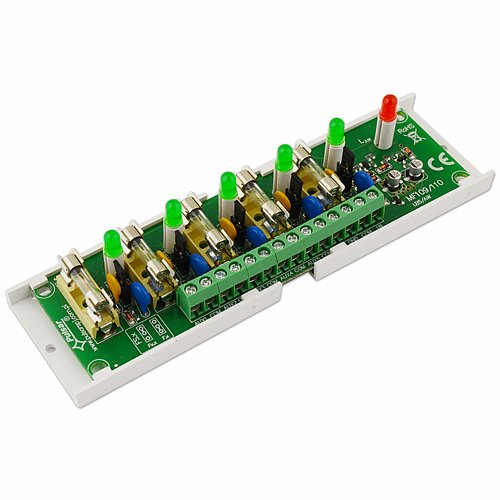

Moduł LB5/AW posiada pięć niezależnie zabezpieczonych wyjść zasilania AUX1÷AUX5. Każde wyjście AUX wyposażone jest w zabezpieczenie przeciwzwarciowe (SCP), w postaci bezpiecznika topikowego (F 0,5A lub F 1,0A) lub bezpiecznika polimerowego PTC 0,5A oraz przepięciowe - warystory. Stan wyjść sygnalizowany jest poprzez pięć diod LED L1÷L5. Uszkodzenie bezpiecznika sygnalizowane jest poprzez zgaszenie odpowiedniej diody LED: L1 dla AUX1 itd. Dodatkowo w przypadku awarii załączane jest wyjście AW (stan hi-Z) i dioda LED LAW. Wyjście AW może służyć do zdalnej kontroli stanu LB5/AW np. zewnętrzna sygnalizacja optyczna.

DANE TECHNICZNE:

• Napięcie zasilania: 10V÷ 30 V DC (-2%/+2%); 10V÷ 24 V AC (-2%/+2%)
• Napięcie wyjściowe: Uaux=Uin (zgodne z napięciem zasilania)
• Pobór prądu: 6mA ÷ 41mA @ Uin=10 ÷ 30 V DC; 10mA ÷ 32 mA @ Uin=10 ÷ 24 V AC
• Ilość wejść zasilania: 1 (złącze śrubowe)
• Ilość wyjść zasilania: 5 (zaciski AUX)
• Zabezpieczenie przeciwzwarciowe (SCP): 5x F0,5A lub F1,0A bezpiecznik topikowy (na wyposażeniu) lub PTC 0,5A
• Zabezpieczenie przeciążeniowe (OLP): 5x F0,5A lub F1,0A (na wyposażeniu) / PTC 0,5A
• Zabezpieczenie nadnapięciowe (OVP): brak
• Zabezpieczenie przepięciowe: warystory
• Optyczna sygnalizacja pracy:

  - diody LED zielone: L1 ÷ L5 - stan wyjść AUX1 ÷ AUX5;

  - dioda LED czerwona LAW - sygnalizacja awarii min. jednego wyjścia (stan normal = nie świeci)

• Bezpieczniki F1 ÷ F5: F 0,5A lub F 1,0A (na wyposażeniu) lub PTC 0,5A
• Warunki pracy: II klasa środowiskowa, -10°C÷ 50°C
• Wymiary: 150 x 43 x 29 (WxHxD) [mm] (140 x 40 x 27 wymiar listwy)

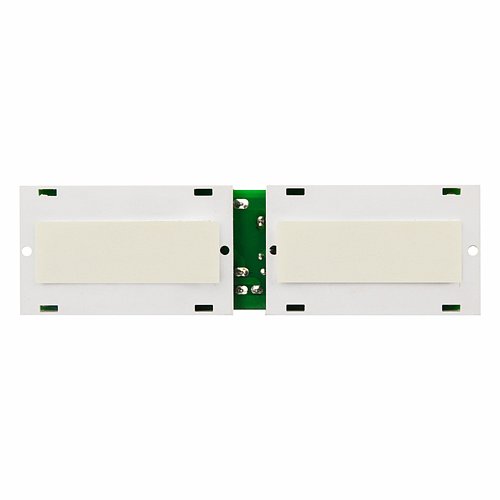

• Montaż: Listwa montażowa z taśmą przylepną, wkręty montażowe x2 ,otwory (3mm) lub kołki montażowe x 4 (PCB fi=4,2 mm)
• Złącza:

  - wyjścia zasilania: złącza śrubowe Ф0,41÷1,63 (AWG 26-14)

  - wejścia zasilania: złącze śrubowe Ф0,41÷1,63 (AWG 26-14)

• Waga netto/brutto: 0.08 / 0,10 [kg]
• Certyfikaty, deklaracje: CE, RoHS
