ЖК-дисплей 1602 Желтый 5В HD44780 ARDUINO AVR

Wyświetlacza LCD 1602 Yellow

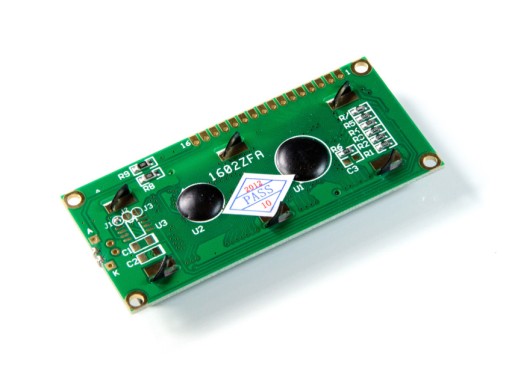

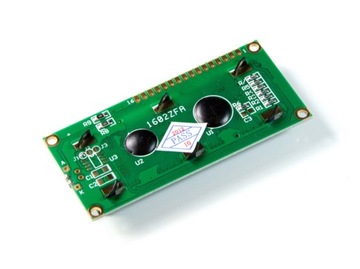

Moduł wyświetlacza LCD 1602 5V Yellow

Moduł wyświetlacza LCD ze sterownikiem KS0066, kontroler w pełni zgodny z HD44780.

Wyświetlacz posiada po 16 znaków w dwóch liniach, oraz podświetlenie zielono-żółte z czarnym kolorem znaków.

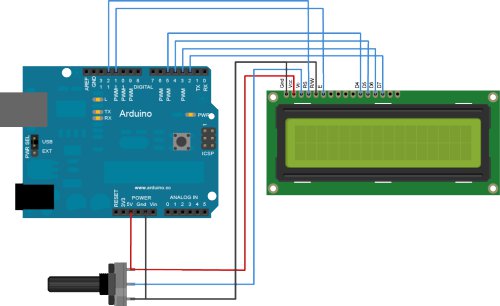

Wyświetlacz kompatybilny z ARDUINO, współpracuje między innymi z biblioteką LiquidCrystal Library

• LCD Controller: KS0066 (zgodny z HD44780)
• Typ: TN/STN
• LCD Interface: równoległy, 8-bit lub 4-bit
• Podświetlenie: Yellow
• Kolor znaku: Czarny
• Zestaw znaków: ASCII
• Liczba znaków: 2*16
• Zasilanie: 5 V
• Wymiary: 80*36*13,5

Wyprowadzenia złącza

1. VSS Masa
2. VDD Zasilanie +5V
3. V0 Kontrast
4. RS Wybór rejestru instrukcji wyświetlacza (stan niski) albo rejestru danych(wysoki)
5. R/W Odczyt (stan niski) / Zapis (stan wysoki)
6. E Odblokowanie wyświetlacza
7. DB0
8. DB1
9. DB2
10. DB3
11. DB4
12. DB5
13. DB6
14. DB7
15. LED A Zasilanie podświetlania +5V
16. LED K Masa podświetlania

Wyświetlacz kompatybilny z ARDUINO, współpracuje między innymi z biblioteką LiquidCrystal Library

Na pozostałych naszych aukcjach, dostępne są LCD z innym podświetleniem, o większej liczbie znaków i wierszy, oraz ze sterowaniem szeregowym I2C.
