Драйвер шагового двигателя STEPSTICK RAMPS A4988

4988 sterownik silnika krokowego

Moduł A4988 - sterownik silnika krokowego - stepstick - Drukarki 3D Reprap, CNC

• Zastosowany układ A4988
• Napięcie zasilania: 8 - 35V
• Prąd: maks. 1A na cewkę ( przy zastosowaniu chłodzenia do 2 A)
• Napięcie zasilania cześci logicznej: 3 V - 5,5 V
• Prosty interfejs sterowania
• Praca w 5 różnych trybach: pełny krok, 1/2, 1/4, 1/8 oraz 1/16 kroku
• Możliwość regulacji prądu pobieranego przez silnik za pomocą potencjometru
• Moduł posiada wlutowane złącze szpilkowe
• Ochrona przed przegrzaniem układu

Uwaga! Podłączanie i odłączanie silnika, podczas gdy sterownik jest włączony może uszkodzić układ.

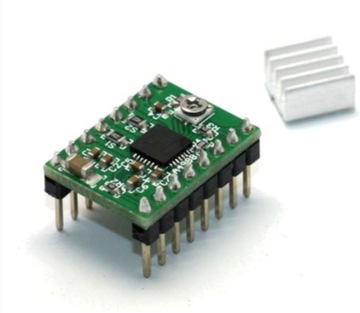

W zestawie:

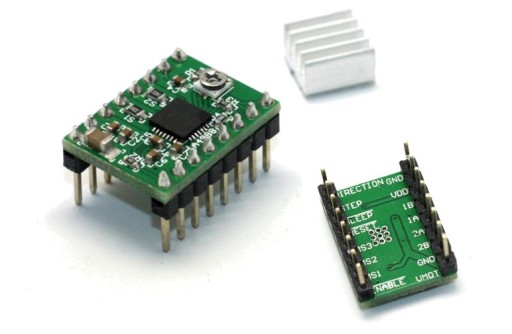

• Moduł sterownika z układem A4988 / wlutowane złącze goldpin /
• Radiator

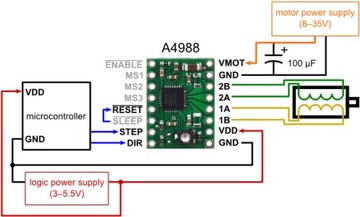

Przykład podłączenia modułu:

Rysunek przedstawia minimalne podłączenie sterownika. Pin RESET nie jest domyślnie podłączony, aby uruchomić układ należy na niego podać stan wysoki. Można tego dokonać łącząc go z sąsiadującym pinem SLEEP.
