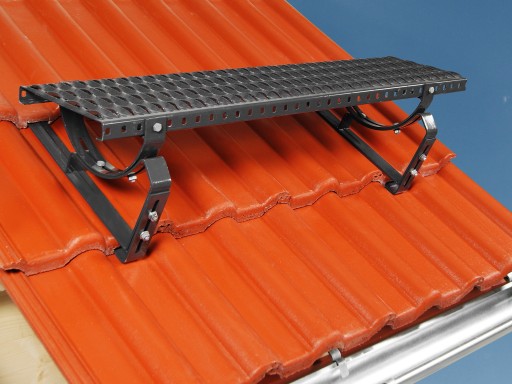

Комплект лакированной скамейки трубочиста 80 см для черепицы

Komplet ławy kominiarskiej do dachówek i karpiówki

• Długość ławy: 80 cm
• Szerokość ławy: 25 cm
• Kolor: Antracyt - RAL 7016
• Materiał: ocynkowana ogniowo oraz lakierowana proszkowo

Komplet składa się z elementów widocznych na zdjęciu obok, tj.

• Ława (podest) kominiarski - 1 sztuka

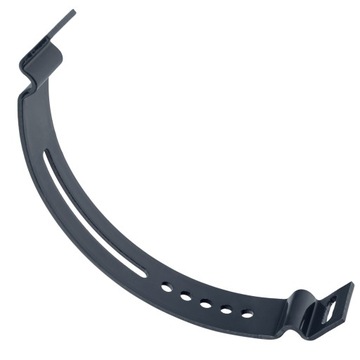

• Mocowników (kołysek) - 2 sztuki
• Wsporniki do dachówki - 2 sztuki

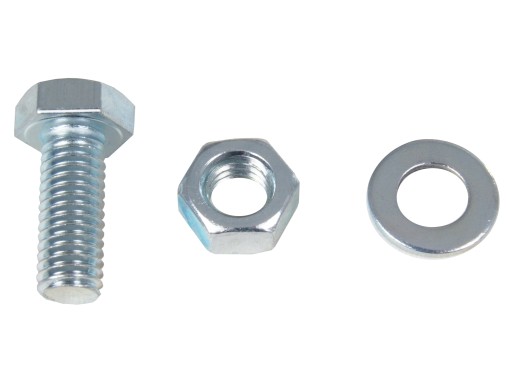

• Śruby - 12 sztuk

Najważniejsze parametry techniczne:

• Komplet posiada pełną regulację kąta montażu i pasuje do pokryć o nachyleniu od 15° do 45°.
• Ława kominiarska wykonana jest ze stali spełniającej wymagania wytrzymałościowe normy EN 516. Szerokość ławy to 250 mm.
• Wsporniki i kołyski są wykonane z płaskownika 40 mm x 4 mm.
• Najwyższej klasy zabezpieczenie antykorozyjne dzięki połączeniu stali ocynkowanej oraz lakieru proszkowego.

Stosowanie: Ławy oraz stopnie kominiarskie służą do bezpiecznego i wygodnego poruszania się po nachylonej połaci dachowej. Najczęściej stosowane do komunikacji pomiędzy wyłazem dachowym, a urządzeniami wymagającymi konserwacji lub serwisowania na dachu, takimi jak kominy, anteny lub układy solarne. Odpowiednio dobrane elementy systemu pozwalają na poruszanie się wzdłuż nachylenia połaci dachowej (poziomo), oraz w poprzek nachylenia połaci dachowej (pionowo).

Zasada montażu: W zależności od pokrycia dachowego stosuje się odpowiednio dobrane wsporniki, które w połączeniu z kołyskami (zwanymi także mocownikami) pozwalają uzyskać solidną i poziomą bazę do zamocowania ławy lub stopnia kominiarskiego.

Zgodność z normą EN 516: tak

Zabezpieczenie antykorozyjne: ocynk ogniowy oraz lakier proszkowy

Znak CE: tak

Kąt nachylenia dachu a komunikacja dachowa

Stopnie i ławy kominiarskie zapewniają bezpieczne poruszanie się po połaci dachu. Taki system komunikacji dachowej umożliwia dostęp do urządzeń kominowych i antenowych, a także może służyć jako dodatkowa droga ewakuacyjna. Kąt nachylenia ław i stopni można regulować za pomocą odpowiedniego przykręcenia kołyski do wspornika. Kąt można regulować od 15° do 45°. Stopnie stanowią uzupełnienie systemu ław kominiarskich, a ich przeznaczeniem jest tworzenie ciągów komunikacyjnych biegnących wzdłuż spadku połaci dachowej. Stopnie kominiarskie powinny być rozmieszczone naprzemiennie, w ten sposób dają możliwość chodzenia po dachu niczym po schodach. Stosując odstęp pomiędzy poszczególnymi stopniami należy wziąć pod uwagę kąt nachylenia dachu:

• Przy nachyleniu mniejszym niż 30° – stopnie należy montować w co drugim rzędzie dachówek, w odległości 70 cm od siebie.
• Przy nachyleniu większym od 30° – stopnie należy montować w każdym rzędzie dachówek, co 35 – 40 cm.

Maksymalny odstęp między wspornikami to 80 cm. Minimalna ilość wsporników przypadająca na ławę to dwie sztuki.

Uwaga! Powyższe informację są wynikiem zebranych informacji oraz naszego doświadczenia. Nie można powyższych informacji traktować jako instrukcji montażu. Stosowanie komunikacji dachowej powinno być zgodne z projektem technicznym opracowanym dla określonego obiektu, z uwzględnieniem wymagań Polskich Norm i obowiązujących przepisów techniczno-budowlanych. Aby dodać do zestawu dodatkowe wsporniki, skorzystaj z elementów pojedynczych.

Atesty, deklaracje i normy

Komunikacja dachowa jest produkowana w oparciu o Normę Europejską EN516:2006, która ma status Polskiej Normy PN-EN 516. Norma dotyczy urządzeń do chodzenia po dachu mocowanych na stałe do konstrukcji nośnej dachów pochyłych.

Producent systemu komunikacji dachowej oferowanej przez firmę Folnet deklaruje zgodność z normą poprzez Deklarację Właściwości Użytkowych (DWU). Gwarantuje to zgodność nie tylko z polskimi, ale z europejskimi przepisami oraz zapewnia bezpieczeństwo i trwałość całego systemu komunikacji dachowej.

Dostępne kolory:

• RAL 9005 - czarny
• RAL 7016 - antracytowy
• RAL 7024 - grafitowy
• RAL 8004 - ceglasty
• RAL 8017 - brązowy
• RAL 9006 - srebrny - kolor ocynku
• RAL 3009 - kasztanowy
• RAL 3011 - czerwony
• RAL 6020 - ciemny zielony
• RAL 3004 - wiśniowy

Lakier proszkowy

Ława oferowana jest w wersji lakierowanej proszkowo na najpopularniejsze kolory pokryć dachowych według palety RAL.

Zalety malowania proszkowego:

• gładka, bez spękań i zacieków powłoka
• działania antykorozyjne
• odporność na uszkodzenia mechaniczne
• odporność termiczna
• wysoka odporność na działania czynników chemicznych
• nieszkodliwość dla środowiska

Uwaga! Prosimy wziąć pod uwagę, że mogą występować pewne różnice pomiędzy kolorami i wzorami widocznymi na zdjęciach, a prawdziwymi materiałami. Na kolor widziany na monitorze kupującego wpływ mają m.in. warunki sprzętowe, a także warunki wykonania zdjęcia, które mogą być różne dla poszczególnych produktów.

System gładkiej krawędzi wraz z powłoką antypoślizgową

• Sposób wykonania krawędzi ławy: Specjalne gładkie zakończenie krawędzi ławy (1) zapewnia bezpieczniejszy montaż i użytkowanie. W przypadku stosowania ław z niewykończonymi krawędziami (2) istnieje ryzyko zacięcia, również w tych miejscach ławy mają obniżoną wytrzymałość. W ławach oferowanych przez naszą firmę problem ten został zlikwidowany. Podczas wybijania otworów na każdej z ław jest pozostawiany zapas gładkiego, nie dziurawionego materiału.

• Powłoka antypoślizgowa: Ława kominiarska posiada na specjalnie zaprojektowane wytłoczenia. Tworzą one zabezpieczenie antypoślizgowe oraz odprowadzają wodę z powierzchni ławy.

Zabezpieczenia przeciwkorozyjne

Ze względu na narażenie elementów komunikacji dachowej, na liczne czynniki atmosferyczne, nasze ławy posiadają dwie powłoki zabezpieczające przed korozją.

Powłoka cynkowa

Wszystkie elementy produkowane są ze stali poddanej procesowi cynkowania. Jest to najskuteczniejszy i najtrwalszy sposób zabezpieczania stali przed korozją. W trakcie procesu cynkowania następuję przenikanie atomów cynku w zewnętrzną warstwę stali, powstaje powierzchniowy stop żelazo-cynk, tworzący warstwę chroniącą przed korozją. Trwałość powłok cynkowych, w zależności od warunków, może sięgać nawet 100 lat.

Powłoka z farby proszkowej

Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140°C - 200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.

Wszystkie sprzedawane elementy komunikacji dachowej posiadają wymagane prawem dokumenty dopuszczające produkt do montażu na dachu.

W skład kompletu wchodzi

1. Antypoślizgowy podest ławy kominiarskiej - 1 sztuka
2. Mocownik (kołyska) - 2 sztuki
3. Wspornik do dachówki - 2 sztuki
4. Śruba z podkładką i nakrętka - 12 sztuk

Czym różni się typ montażu wspornika Standard od LN?

Odpowiedź jest prosta - za typ montażu odpowiada wspornik ławy/stopnia kominiarskiego. A zatem mamy do czynienia z wspornikiem Standard, oraz wspornikiem typ LN.

W przypadku każdego wspornika konieczne jest szlifowanie dachówek.

Poniżej przedstawimy zdjęcia z montażu, aby dobrze zilustrować różnice w montażu:

• Wspornik Standard: składa się z dwóch elementów, między którymi znajduje się dachówka. Wymaga zastosowania dwóch łat pomocniczych, po jednej na każdą część wspornika. Mocowanie takiego wspornika jest stabilniejsze, jednak wymaga większego nakładu pracy przy montażu. Wspornik jest mocowany w dwóch punktach za pomocą czterech wkrętów.

• Wspornik LN: jest zaczepiany o łatę. Składa się z jednego elementu. Dodatkowo podklejony jest specjalną taśmą z pianki o grubości 3 mm. Nie wymaga stosowania łaty pomocniczej. Wspornik jest mocowany w jednym punkcie za pomocą dwóch wkrętów.

Instrukcja montażu

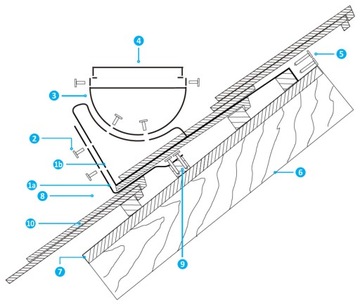

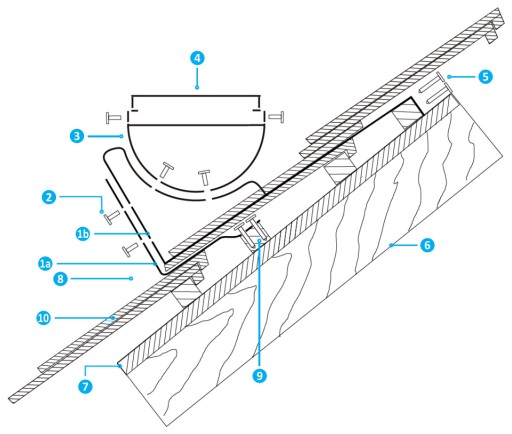

Kompletnej ławy/stopnia kominiarskiego DBDC do pokrycia z dachówki betonowej i ceramicznej

• 1a - Część górna wspornika ławy kominiarskiej
• 1b - Część dolna wspornika ławy kominiarskiej
• 2 - Śruby
• 3 - Mocownik (kołyska) ławy kominiarskiej
• 4 - Ława kominiarska
• 5 - Wkręty
• 6 - Krokiew
• 7 - Kontrłata
• 8 - Łata
• 9 - Łata pomocnicza
• 10 - Pokrycie dachowe

Kompletna ława kominiarska DBDC-KARP składa się z dwuczęściowego wspornika DBDC-KARP (część dolna - krótka (1a) i część górna – długa (1b)), kołyski ławy kominiarskiej (3) oraz platformy ławy kominiarskiej (4). Kompletny stopień kominiarski DBDC-KARP składa się z dwuczęściowego wspornika DBDC-KARP (część dolna - krótka (1a) i część górna – długa (1b)) i stopnia kominiarskiego.

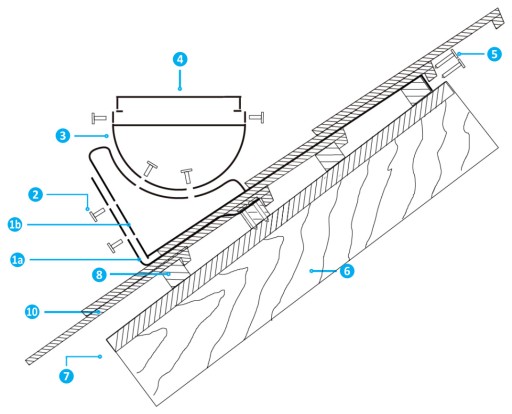

Kompletnej ławy/stopnia kominiarskiego DBDC do pokrycia z dachówki karpiówki (koronka)

• 1a - Część górna wspornika ławy kominiarskiej
• 1b - Część dolna wspornika ławy kominiarskiej
• 2 - Śruby
• 3 - Mocownik (kołyska) ławy kominiarskiej
• 4 - Ława kominiarska
• 5 - Wkręty
• 6 - Krokiew
• 7 - Kontrłata
• 8 - Łata
• 9 - Łata pomocnicza
• 10 - Pokrycie dachowe

Kompletna ława kominiarska DBDC-KARP składa się z dwuczęściowego wspornika DBDC-KARP (część dolna - krótka (1a) i część górna – długa (1b)), kołyski ławy kominiarskiej (3) oraz platformy ławy kominiarskiej (4). Kompletny stopień kominiarski DBDC-KARP składa się z dwuczęściowego wspornika DBDC-KARP (część dolna - krótka (1a) i część górna – długa (1b)) i stopnia kominiarskiego.

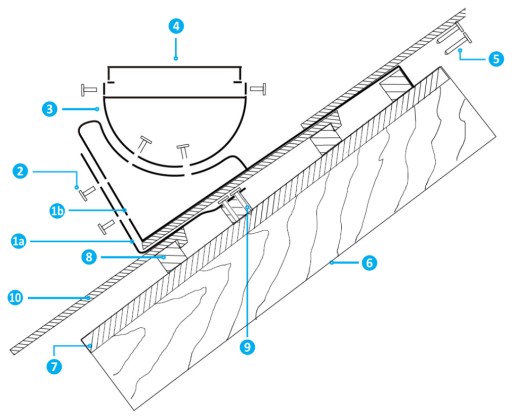

Kompletnej ławy/stopnia kominiarskiego DBDC do pokrycia z dachówki karpiówki (łuska)

• 1a - Część górna wspornika ławy kominiarskiej
• 1b - Część dolna wspornika ławy kominiarskiej
• 2 - Śruby
• 3 - Mocownik (kołyska) ławy kominiarskiej
• 4 - Ława kominiarska
• 5 - Wkręty
• 6 - Krokiew
• 7 - Kontrłata
• 8 - Łata
• 9 - Łata pomocnicza
• 10 - Pokrycie dachowe

Kompletna ława kominiarska DBDC-KARP składa się z dwuczęściowego wspornika DBDC-KARP (część dolna - krótka (1a) i część górna – długa (1b)), kołyski ławy kominiarskiej (3) oraz platformy ławy kominiarskiej (4). Kompletny stopień kominiarski DBDC-KARP składa się z dwuczęściowego wspornika DBDC-KARP (część dolna - krótka (1a) i część górna – długa (1b)) i stopnia kominiarskiego.

Odpowiednie wyprofilowanie wspornika DBDC-KARP umożliwia montowanie ław lub stopni na dachach pokrytych dachówkami ceramicznymi zakładkowymi, dachówkami betonowymi oraz dachówką karpiówką.

• Wsporniki montowane na dachach pokrytych dachówkami zakładkowymi ceramicznymi i betonowymi mocujemy do łat pomocniczych (9).
• W pierwszej kolejności montujemy dolną część wspornika (1a), tak aby dolna krawędź następnej dachówki znajdowała się w odległości ok. 1 cm od dolnej części wspornika. Wspornik przykręcamy do łaty pomocniczej wkrętami do drewna z łbem stożkowym min. Ø6 mm x 45 mm lub wkrętami do drewna z łbem sześciokątnym o średnicy Ø8 mm (5).
• Po ułożeniu dachówek w następnym rzędzie montujemy górną część wspornika (1b) dopasowując i łącząc go śrubami z dolną częścią wspornika (1a) śrubami M8 x 20 mm (2). Górny wspornik przekręcamy do łaty pomocniczej (9) wkrętami do drewna z łbem stożkowym min. Ø6 mm x 45 mm lub wkrętami do drewna z łbem sześciokątnym o średnicy Ø8 mm (5).
• Przy montażu wsporników należy pamiętać o odpowiednim zeszlifowaniu zamków w dachówkach na szerokość powiększoną o ok. 1-2 cm od szerokości wspornika.
• Następnie do wspornika śrubami. M8 x 20 mm przykręcamy kołyskę ławy kominiarskiej (3) lub stopień kominiarski, tak aby platforma ławy (4) lub stopnia były w pozycji poziomej ±3%.
• Platformę ławy kominiarskiej przykręcamy śrubami M8 x 20 mm (2) do kołyski poprzez boczne otwory w platformie i kołysce. Stopień kominiarski przykręcamy bezpośrednio do wspornika DBDC-KARP.
• Ilość wsporników uzależniona jest od długości ławy: dla ławy o długości do 1,2 m stosujemy 2 łączniki, do ławy o długości 1,5 m stosujemy 3 wsporniki, natomiast do ławy o długości 3 m należy stosować min. 6 wsporników. Maksymalny rozstaw wsporników nie może przekraczać 800 mm.
