UNIFON DOMOFONOWY ANALOGOWY

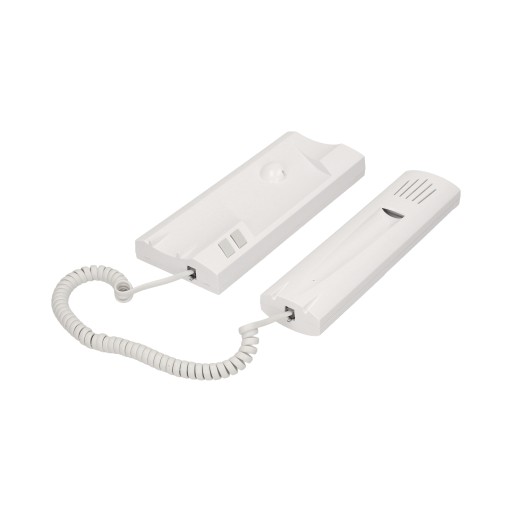

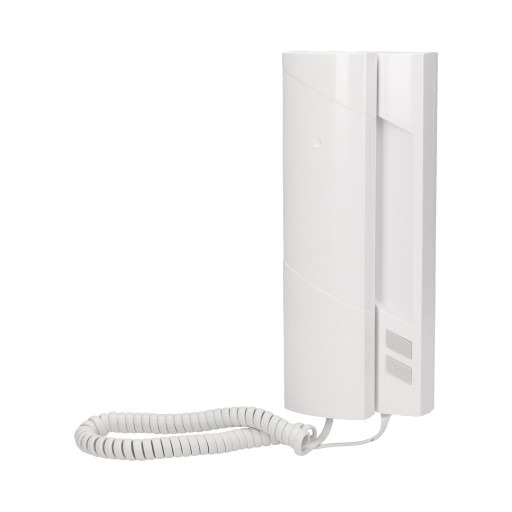

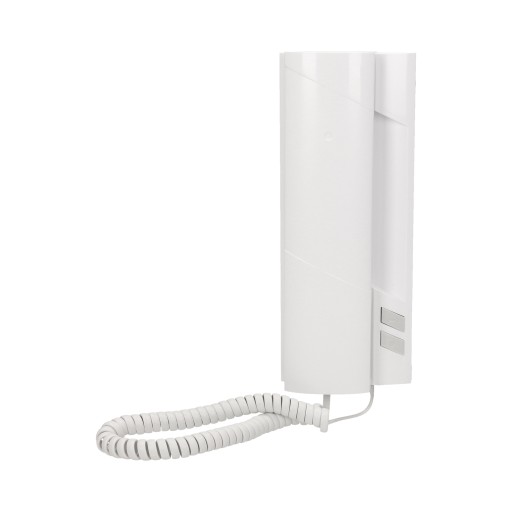

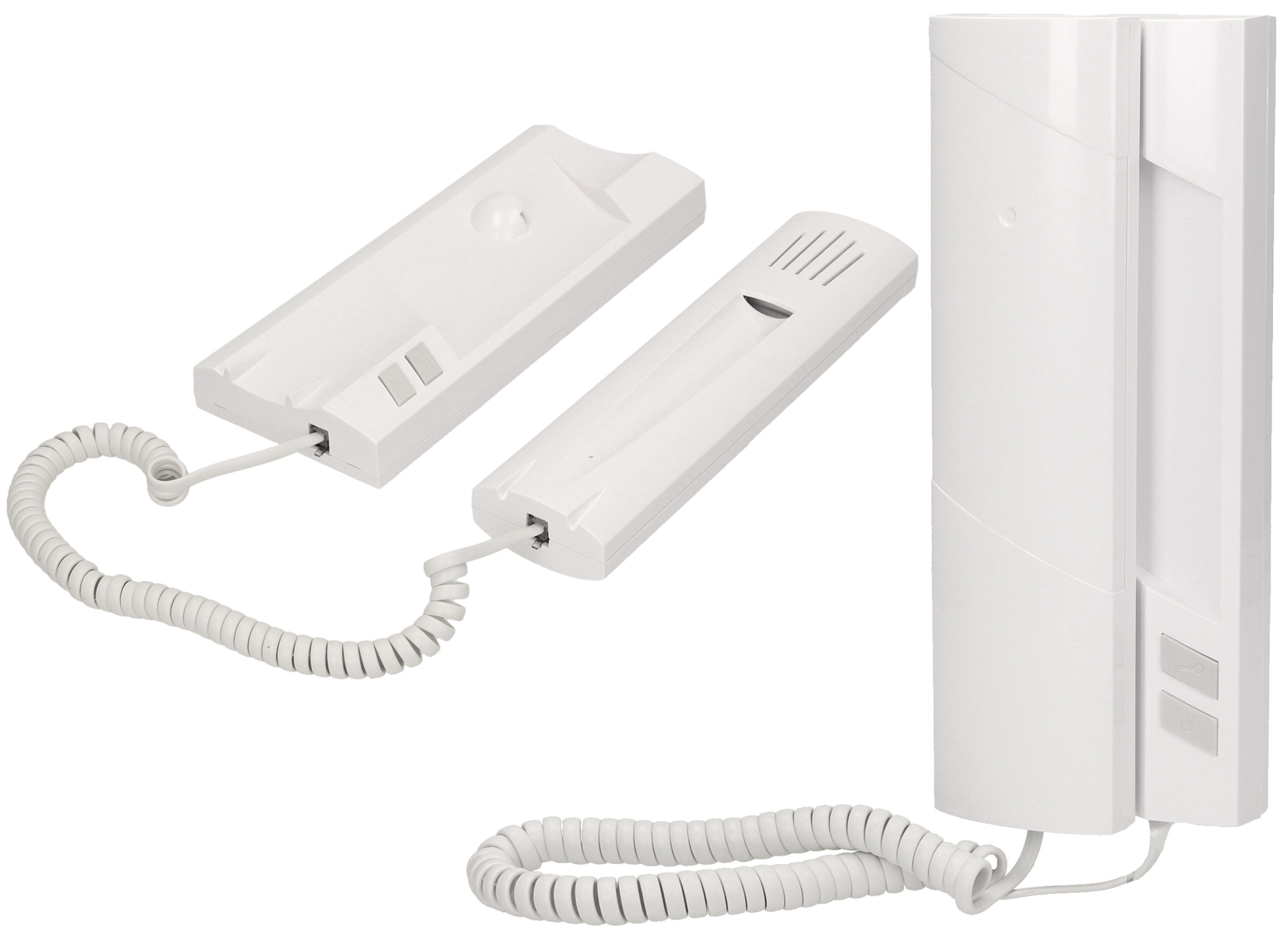

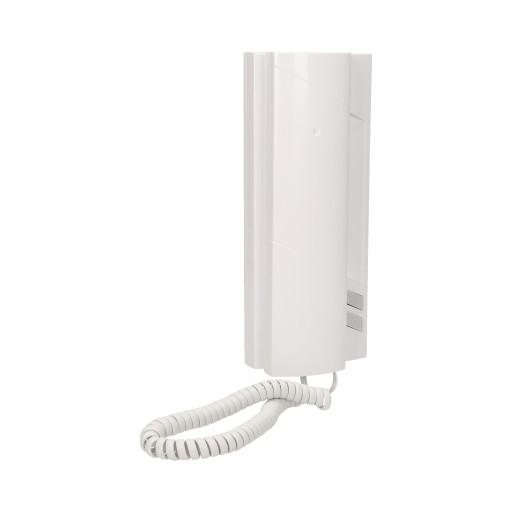

model: PROEL PA-456 / PA456

Uwaga!

Przed zakupem należy sprawdzić czy słuchawka domofonowa współpracuje z centralą zainstalowaną w budynku. Należy również zwrócić uwagę na rodzaj centrali (analogowa/cyfrowa) oraz ilość żył w instalacji.

CHARAKTERYSTYKA:

Aparat PA456 jest produktem firmy PROEL, który przeznaczony jest do współpracy z analogowymi systemami domofonowym.

• pracuje w instalacjach (3+n); (5+n)
• wymiary: 85 x 210 x 50 mm (szer./wys./gł.)
• Obudowa z tworzywa ABS odpornego na uszkodzenia mechaniczne.
• Zamknięcie aparatu na zatrzaski.

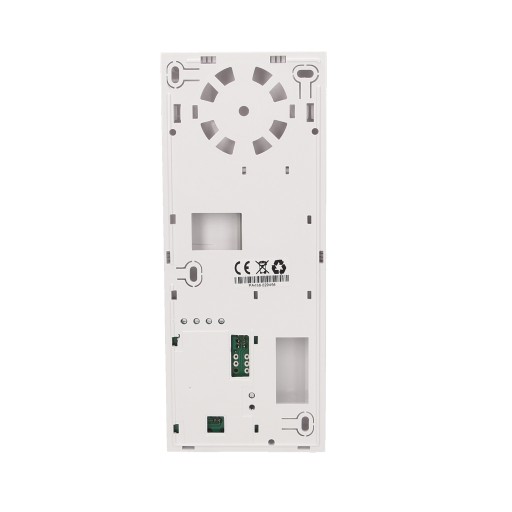

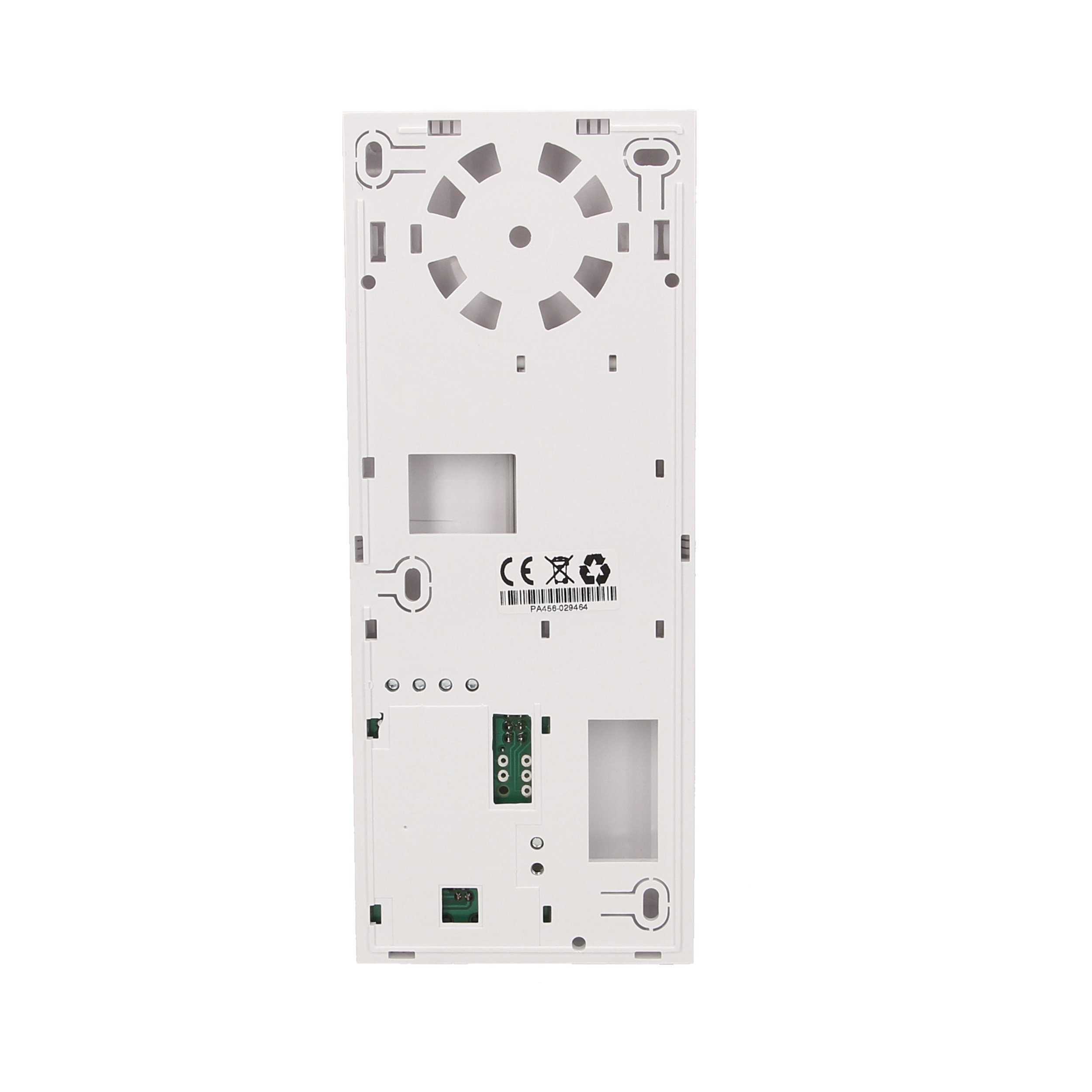

• Cztery uchwyty do montażu aparatu na ścianie.
• Regulacja głośności wywołania przy pomocy potencjometru montażowego (głośniej, ciszej).
• Połączenie słuchawki z podstawą przez standardowy sznur telefoniczny (zakończony obustronnie wtykami FCC).
• Możliwość wyłączenie sygnału wywołania poprzez wyjęcie sznura z gniazda.
• Możliwość dzwonienia poprzez dodatkowy głośnik lub buzzer piezoceramiczny (na zamówienie).
• Złącze do podłączenia generatora sygnału wywołania (przy zastępowaniu starych instalacji z ''terkotką'' - np.: aparatu RADMOR).
• Zwory konfiguracyjne do wyboru systemu domofonowego: cztero -, pięcio -, lub sześcio -przewodowego.
• Dwa przyciski: górny do otwierania rygla elektromagnetycznego, dolny używany przy rozbudowanych systemach domofonowych (łączność zwrotna, otwieranie bramy, wywoływanie i przełączanie kamer w systemie VIDEO).

Podczas instalacji należy uważać, aby tynk lub inne zanieczyszczenia powstałe podczas wiercenia otworów w murze nie dostały się do isostatu J1. Może to powodować zatarcie trzpienia przełączającego styki a w efekcie wadliwą pracę aparatu.

Końcówki przewodu linii aparatów należy odizolować na długość nie większą niż 6mm. Jeśli końcówka będzie zbyt długa może zewrzeć się z elementami elektronicznymi.

Podczas demontażu aparatu ze ściany należy podważyć delikatnie wierzch podstawy przy pomocy płaskiego śrubokręta wykorzystując do tego szczeliny przy złączu FCC podstawy.

Jeśli w systemie jest aparat, który wzbudza się, lub niedostatecznie głośno z niego słychać (pomimo prawidłowo wyregulowanych torów akustycznych w centrali domofonu) można dostroić wzmacniacz mikrofonowy w słuchawce tego aparatu przy pomocy potencjometru znajdującego się w prawym górnym rogu płytki drukowanej.

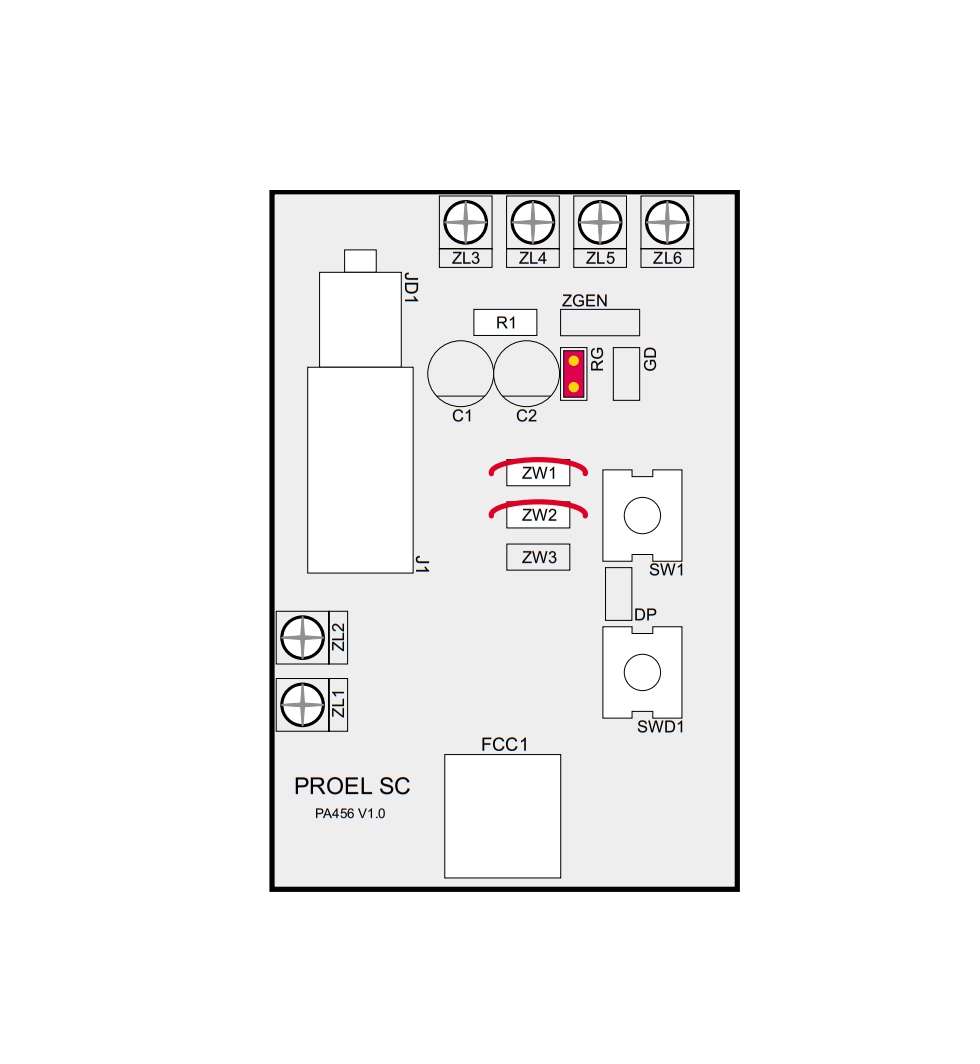

ZL-1 - OTWIERANIE RYGLA

ZL-2 - OTWIERANIE RYGLA

ZL-3 - WKŁADKA SŁUCHAWKI

ZL-4 - MIKROFON SŁUCHAWKI

ZL-5 - WYWOŁANIE SŁUCHAWKI

ZL-6 - MASA SŁUCHAWKI

ZESTAW ZAWIERA:

• Domofon PROEL PA-456
• Oryginalne opakowanie
• Instrukcja obsługi
• Karta Gwarancyjna
