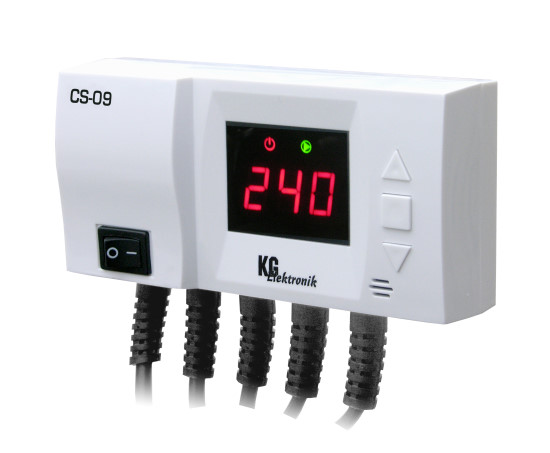

Sterownik typu CS-09

do solara

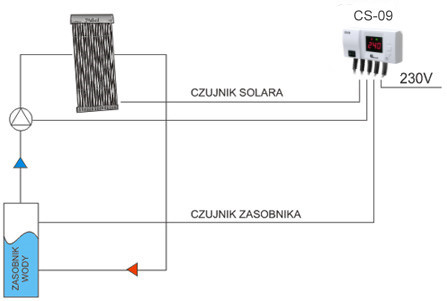

Sterownik CS-09 jest przeznaczony do sterowania pompą kolektora słonecznego oraz cyrkulacyjną.

Pompa kolektora działa na zasadzie różnicy temperatur.

Załączenie pompy następuje w momencie, gdy temperatura kolektora przekroczy temperaturę zasobnika o ustawioną przez użytkownika histerezę.

Wyłączenie pompy kolektora jest uzależnione od ustawionej histerezy załączenia pompy.

Histereza wyłączenia jest zawsze o 10oC. niższa od histerezy załączenia, kiedy ustawimy histerezę załączenia na 20oC histereza wyłączenia zostanie automatycznie ustawiona na 10.

W przypadku ustawienia histerezy na 10oC, pompa pracuje do chwili, gdy temperatury kolektora i zasobnika wyrównają się lub ustawiona temperatura zasobnika zostanie osiągnięta.

Pompa cyrkulacyjna załącza się gdy, temperatura zasobnika przekroczy ustawioną przez użytkownika temperaturę załączenia pompy cyrkulacyjnej i pracuje do momentu, kiedy temperatura zasobnika spadnie poniżej nastawionej temperatury.

DANE TECHNICZNE

• Zasilanie: 230/50Hz +/-10%
• Pobór mocy: 2 W
• Temperatura otoczenia: -10 do 50 st. C
• Obciążenie wyjścia pompy kolektora: 100 W
• Obciążenie wyjścia pompy cyrkulacyjnej: 100 W
• Zakres pomiaru temperatury: 0 do 150 st. C
• Zakres nastaw temperatury: C.W.U. 20 do 80 st. C
• Wytrzymałość temperatury czujnika: -10 do 150 st. C
• Długość przewodu czujnika C.W.U.: 3m
• Długość przewodu czujnika kolektora: 2 x 0,6m
• Regulowana histereza kolektora: 10 do 30 st. C
