CP2102 USB UART 3,3/5 В преобразователь ARDUINO

Konwerter USB micro - UART

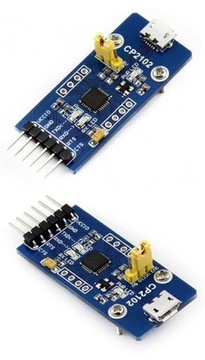

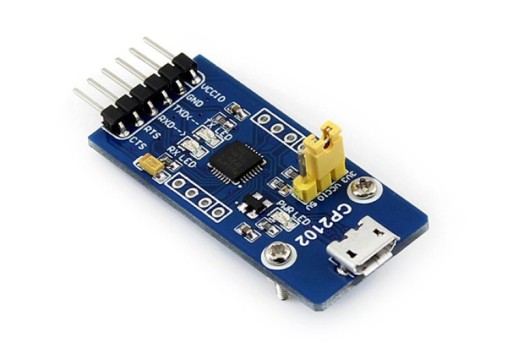

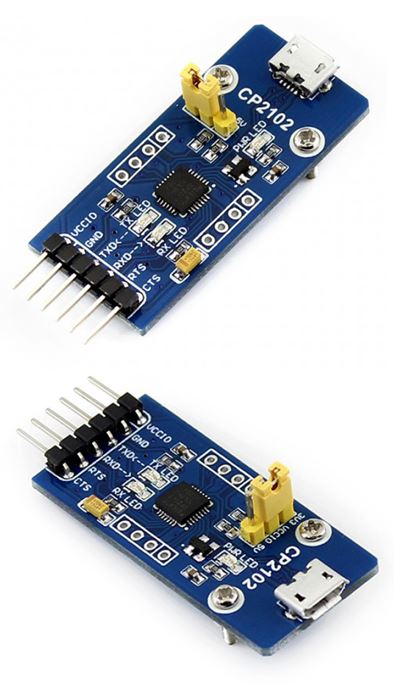

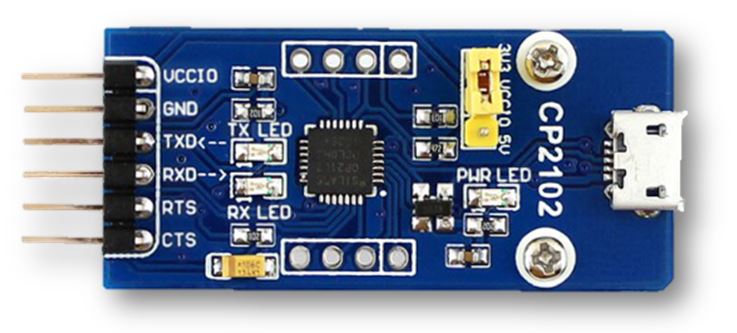

Konwerter umożliwia komunikację pomiędzy dwoma popularnymi interfejsami szeregowymi USB i UART. Moduł oparty na układzie CP2102.

Moduł może być wykorzystany do wymiany danych między komputerem a urządzenie wyposażonym w port UART, np: systemy mikrokontrolerowe, moduły GSM, GPS lub do programowania płytek z wyprowadzonym interfejsem szeregowym, np. Arduino lub STM32Discovery. Konwerter po zainstalowaniu sterowników, w systemie operacyjnym widoczny jako wirtualny port COM. Posiada 3 diody LED informujące o zasilaniu, wysyłaniu oraz odbieraniu danych.

• Zastosowany układ: CP2102
• Złącze USB: micro
• Możliwość pracy z napięciami 3,3 V oraz 5 V. Wybór napięcia jest dokonywany za pomocą zworki.

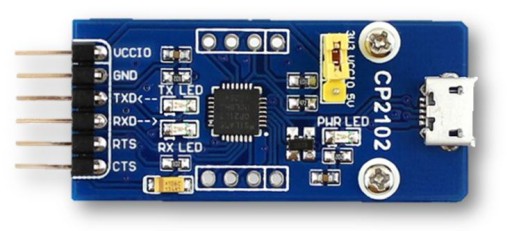

• Wyprowadzone sygnały za nłącze goldpin: TX, RX, RTS, CTS, GND, VCCIO
• Wydajność prądowa pinu VCCIO: dla 5V - 500mA, dla 3.3V tylko 50mA
• Dioda led sygnalizująca wysyłanie danych TX
• Dioda led sygnalizująca odbieranie danych RX
• Dioda led sygnalizująca zasilanie konwertera
• Obsługiwany w systemach: Windows XP/Server 2003/Vista/7/8/8.1/10/WinCE/Macintosh OSX/Linux/Android

Dodatkowe informacje:

Wiki : www.waveshare.com/wiki/CP2102_USB_UART_Board_(micro)

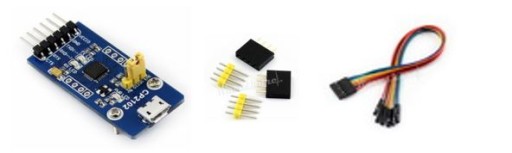

W zestawie

• Konwerter USBmicro UART CP2102
• 5-pin male pinheader & 5-pin female pinheader × 2
• 6-pin custom connector jumper wire × 1
