ГУБКИ ВНУТРЕННИЕ ЖЕСТКИЕ 200мм КОМ С ПОЛИРОВКОЙ 4шт.

SZCZĘKI TWARDE WEWNĘTRZNE DO UCHWYTU TOKARSKIEGO 4 SZCZĘKOWEGO 200mm.

SAMOCENTRUJĄCEGO

UWAGA !  SZCZĘKI SĄ W PEŁNI KOMPATYBILNE  Z POLSKIMI UCHWYTAMI.

SERIA IJ-PS4-200

Numer katalogowy : 08781

UWAGA ZE WZGLĘDU NA POJAWIAJĄCE SIĘ PROBLEMY Z DOPASOWANIEM SZCZĘK, PROSIMY O DOKŁADNIEJSZĄ WERYFIKACJĘ WYMIARÓW. PODSTAWA T O WYMIAR G,H,I.

PO PIERWSZE NALEŻY SPRAWDZIĆ CZY UCHWYT JEST WYPRODUKOWANY PO 1985 ROKU ,JEŻELI JEST STARSZY OZNACZA TO , ŻE JEST TO UCHWYT DO KTÓREGO NASZE SZCZĘKI NIE BĘDĄ PASOWAŁY MIMO, ŻE UCHWYT JEST PRODUKCJI POLSKIEJ.

PO DRUGIE NALEŻY UPEWNIĆ SIĘ CZY UCHWYT JEST NA 100 % PRODUKCJI POLSKIEJ,

PO TRZECIE W PRZYPADKU JAKICHKOLWIEK WĄTPLIWOŚCI PROSIMY O PRZESŁANIE NA MAILA RYSUNKU TECHNICZNEGO Z WYMIARAMI SZCZĘK, WTEDY BĘDZIEMY MOGLI W 100 % OKREŚLIĆ KOMPATYBILNOŚĆ.

JEST TO KOMPLET 4 SZTUK.

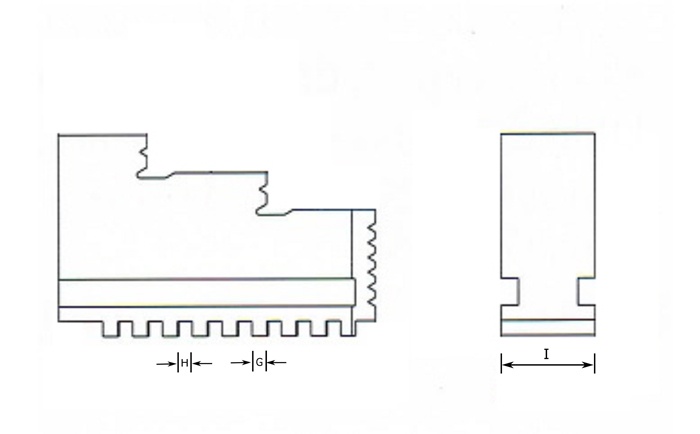

Poniżej podajemy rysunek techniczny wraz z wymiarami :

W tabeli poniżej proszę odszukać Chuck Dia. 200

Najważniejsze trzy wymiary, których należy dokonać aby mieć 100 % pewności , że posiadacie Państwo uchwyt , w którym będzie można zamontować sprzedawane przez nas szczęki to G, H ,I .

Pomiaru G - należy dokonać na środku zęba w najgrubszym miejscu.

Pomiaru H - należy dokonać na środku przerwy w najgrubszym miejscu.

Pomiar I - to szerokość szczęki .

Uwaga zdjęcie poniżej z oznaczeniami G,H, I - jest tylko i wyłącznie poglądowe proszę nie sugerować się na nim ilością zębów .

G - 4mm

H -4 mm

I - 25mm

Ilość zębów- 9

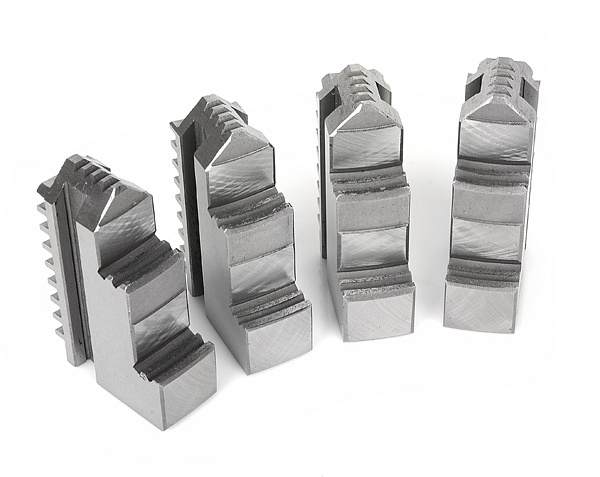

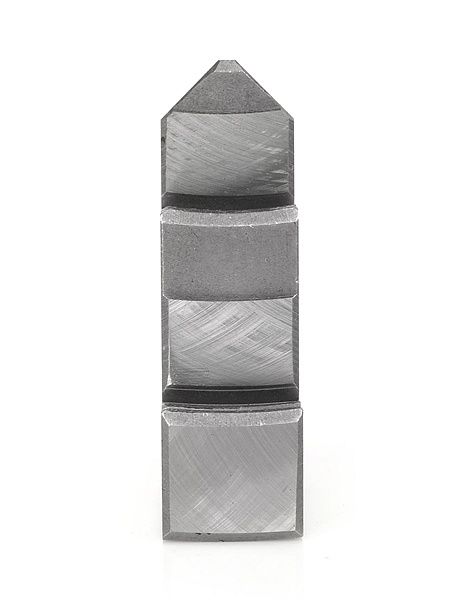

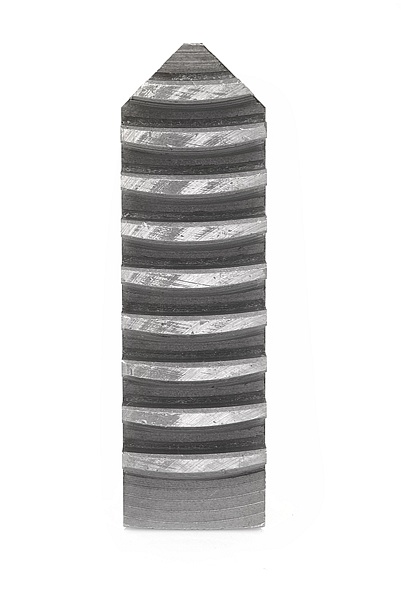

Poniżej zdjęcia naszego przedmiotu :
