Вентилятор круглый канальный ВКМС 315

Wentylator do kanałów okrągłych VKMS 315

Kanałowe wentylatory odśrodkowe serii VKM i VKMS wykorzystywane są w nawiewno-wywiewnej wentylacji pojedynczych pomieszczeń, budynków indywidualnych, zbiorowego zamieszkania oraz użyteczności publicznej.

Konstrukcja

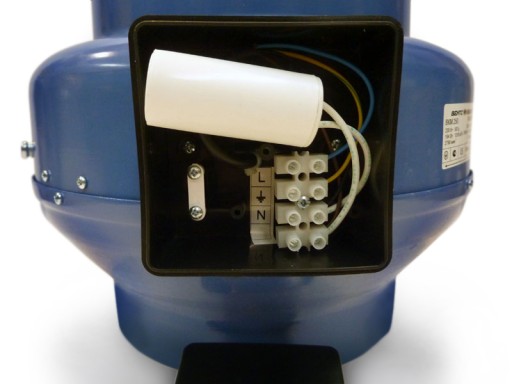

Obudowa wentylatora wykonana jest ze stali z powłoką polimerową. Posiada hermetyczną skrzynkę przyłączeniową.

Silnik

W wentylatorach stosowane są jednofazowe silniki z zewnętrznym wirnikiem, o łopatkach zagiętych do tyłu. Silniki mają wbudowane zabezpieczenie z automatycznym restartem zapobiegające ich przegrzaniu. Modele VKMS odróżniają się od analogicznych modeli VKM mocą silnika. W silnikach stosuje się łożyska kulkowe. Dla osiągnięcia odpowiednich parametrów i bezpiecznej pracy wentylatora, podczas procesu montażu każda turbina przechodzi dynamiczne wyważanie, co zapewnia m.in. niski poziom szumu towarzyszący jego pracy. Klasa bezpieczeństwa: IP X4.

Regulacja prędkości

Regulowanie wydajności może odbywać się w sposób płynny (regulator tyrystorowy) jak również skokowy (regulator transformatorowy). Wentylatory mogą być podłączone po parę jednostek do jednego sterownika pod warunkiem, że dostępna moc i roboczy prąd nie będą przewyższać nominalnych parametrów regulatora.

Montaż

Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Przymocowanie bezpośrednio do podłoża, ściany lub sufitu jest możliwe za pomocą mocnych wsporników, które wchodzą w skład kompletu. Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i elektrycznym schematem znajdującym się w DTR.

Charakterystyka techniczna:

Napięcie [V]: 1~ 230

Częstotliwość [Hz]: 50 - 60

Moc [W]: 295 - 413

Pobór prądu [A]: 1,34 - 1,8

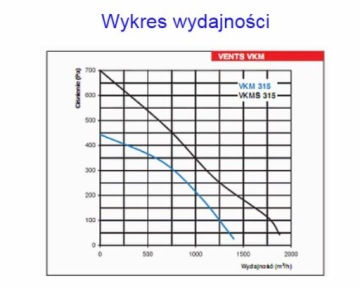

Wydajność [m3/h]: 1920 - 1980

Obroty [min-1]: 2720 - 2780

Poziom ciśnienia akustycznego [dB(A)/3 m]: 54 - 55

Temperatura pracy [oC]: od -25 do +45

Stopień ochrony: IP X4

Wymiary [mm]:

• ?D - 314
• ?D1 - 405
• B - 455
• B1 - 415
• L - 290
• L1 - 30
• L2 - 30
• L3 - 40
