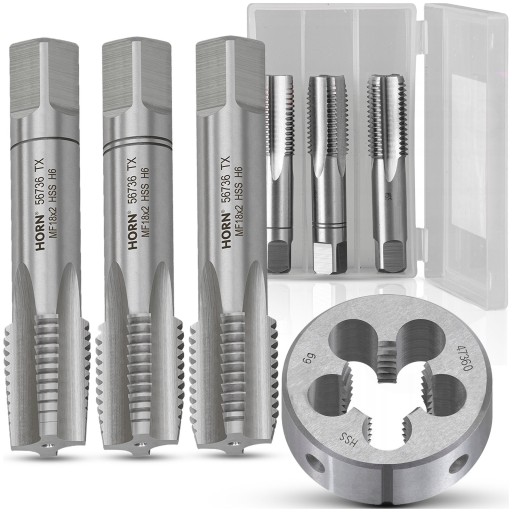

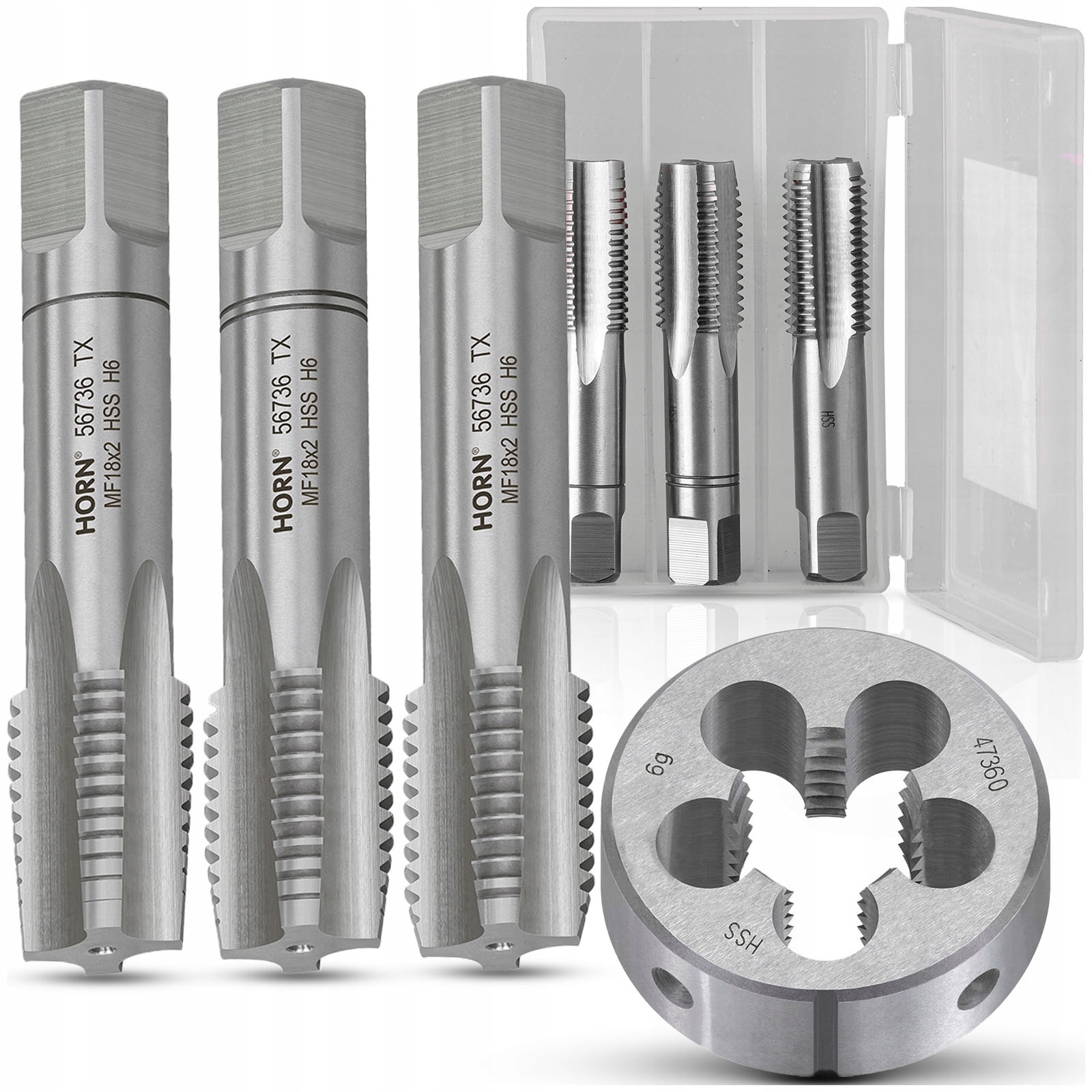

GWINTOWNIK M18 GWINT NARZYNKA ZESTAW M18x2.00

GWINTOWNIK M18 GWINT NARZYNKA ZESTAW M18x2.00

⚙️Specyfikacja techniczna:⚙️

☑️marka: Horn.

☑️typ gwintu: metryczny zwykły prawoskrętny.

☑️twardość: 60°HRc (+/-1°).

☑️ilość rowków wiórowych: 4.

☑️zarys gwintu: kąt 60°.

☑️materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

✔️Normy:

✅Zgodne z normą: DIN-2181/3-P.

✅Norma gwintu: ISO DIN-13.

✅Tolerancja gwintu: ISO2 (6H).

Zalecana średnica otworu pod gwintowanie to ø16.0 mm.

✏️Wymiary (rysunek techniczny):

• gwint (d1): M18.
• skok gwintu (P): 2 mm.
• długość części całkowitej (l1): 95 mm.
• długość uchwytu zabieraka (l2) 14 mm.
• średnica uchwytu zabieraka (d2): kwadrat 11.0 mm.

Komplet składa się z 3 gwintowników:

• Nr1 zdzierak: z nakrojem 8P (8 zwojów gwintu w części wcinającej) i kącie przystawienia nakroju 5°.

• Nr2 pośredni: z nakrojem 4P (4 zwoje gwintu w części wcinającej) i kącie przystawienia nakroju 10°.

• Nr3 wykańczak: z nakrojem 2P (2 zwoje gwintu w części wcinającej) i kącie przystawienia nakroju 20°.

Całą ofertę gwintowników/narzynek i innych narzędzi skrawających znajdą Państwo na naszych pozostałych aukcjach.

Narzynka metryczna M18x2:

✔️Specyfikacja techniczna:

☑️typ gwintu: metryczny zwykły prawoskrętny.

☑️twardość: 60°HRc (+/-1°).

☑️nakrój: 1.75P.

☑️zarys gwintu: kąt 60°.

☑️materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

☑️w zestawie dedykowane plastikowe etui.

Narzynka posiada otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø45x14mm.

✅Zgodna z normą: DIN-EN 22 568.

✅Norma gwintu: ISO DIN-13.

✅Tolerancja gwintu: ISO (6g).

✏️Wymiary (rysunek techniczny):

• nacinany gwint (d1): M18.
• skok gwintu (P) - 2 mm.
• średnica zewnętrzna (d2): 45 mm.
• grubość narzynki (h2): 18 mm.
• otwory wiórowe (W): 5.
• zalecana średnica wałka pod gwintowanie: ø16.85 mm.
