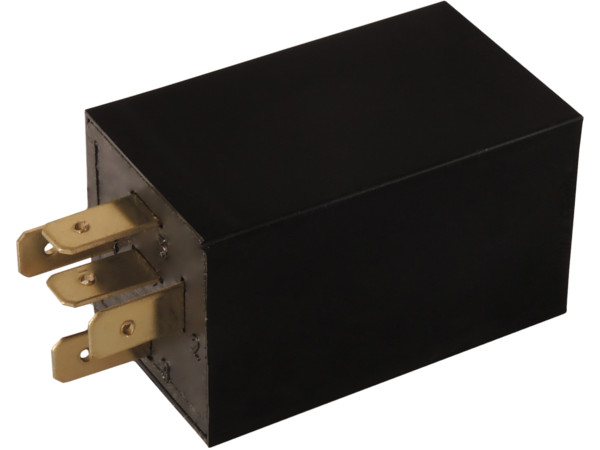

PRZEKAŹNIK SAMOCHODOWY SKRACAJĄCY 2DSP20

Zasad działania:

1) Po pojawieniu się sygnału sterującego (+12V) na wejściu 1 przekaźnik zewrze styki robocze 3 i 5

ale tylko na ustalony czas (od 0s do 20s).

Po tym czasie powróci do stanu początkowego, mimo że napięcie sterujące pozostaje.

2) Zanik sygnału sterującego w czasie pracy przekaźnika nie powoduje przerwania cyklu (inaczej niż w serii 2TP).

Bez względu na czas trwania sygnału sterującego, przekaźnik zawsze włączy się na taki sam czas.

Parametry:

• Sterowanie cewki: 11-15V
• Maksymalny prąd: 30A (max 400W)
• Regulacja czasu skrócenia: od 0s do 20s
• Liczba konektorów: 5 szt.
• Szerokość konektorów: 6,3mm
• Szczelność: IP65
• Praca w zakresie temperatur: od -30°C  do +70°C

Regulacja czasu:

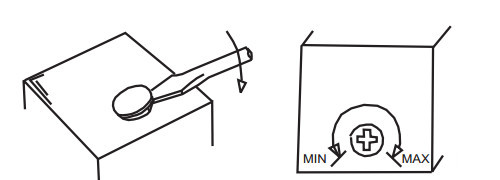

Regulacja czasu skrócenia odbywa się za pomocą potencjometru znajdującego się w górnej części przekaźnika. Jest on dostępny z zewnątrz po wyjęciu korka z obudowy. Regulacja odbywa płynie się w zakresie 3/4 obrotu.

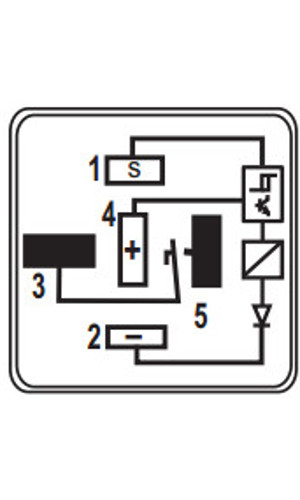

Podłączenie:

1) Sterowanie "+"

2) Zasilanie "-"

3) Styk roboczy NO

4) Zasilanie "+"

5) Styk roboczy NO

Przekaźnik wymaga stałego zasilania na stykach 2 i 4, na styk 1 podajemy sygnał sterujący.

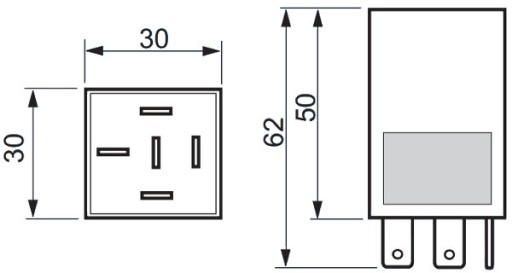

Wymiary:
