ТОКАРНЫЙ СТАНОК С ЧПУ 420 x700 + РУЧНОЙ ПОДАЧА ПРУТКОВ

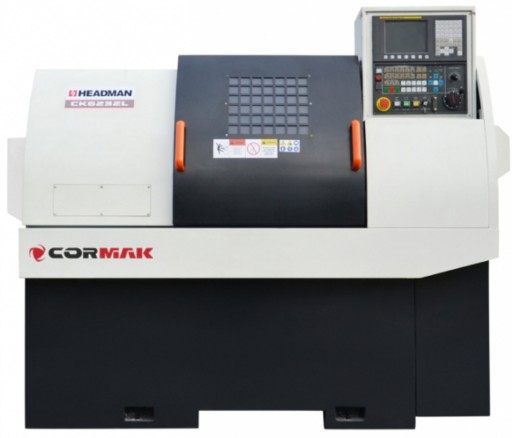

TOKARKA CNC CK6232L

420 x600 mm Sinumerik 808d

NOWA GENERACJA TOKAREK

SZYBKIE PRECYZYJNE MOCNE

PRECYZJA

Dzięki zastosowaniu innowacyjnych rozwiązań w tokarce tej można uzyskać: dokładność i powtarzalność pozycjonowania w osi X/Z 0,008 mm ( dla zwykłych tokarek CNC często wynosi ona: 0,01mm )

WYDAJNOŚĆ

Duży silnik 5,5 kW zapewnia duży moment obrotowy już przy najniższych obrotach.

Opis maszyny

• Prowadnice do ciężkiej obróbki są hartowane technologią o wysokiej częstotliwości, co zapewnia ich długie użytkowanie i stabilność.
• Wytrzymała konstrukcja nadaje się do cięcia o wysokiej mocy nawet wypadku najtrudniejszych elementów.
• Hartowany wrzeciennik wykonany ze stali wysokostopowej zapewnia maksymalną precyzyjność dzięki dynamicznemu zbalansowaniu.
• Szerokie odstępy prowadnic zapewniają stabilność.
• Praca o wysokiej mocy i niskim poziomie hałasu.
• Obie osie mają duże śruby kulkowe i serwomotory o wysokiej mocy.
• Automatyczne smarowanie centralne zaopatruje prowadnice i śruby w wybrana ilość smaru.
• Wprowadzono cykle do toczenia poprzecznego, zwykłego, stożków, gwintowania, cięcia wgłębnego i konturowania.
• Silnik wrzeciennika ma moc 5.5 KW. Zakres prędkości jest szeroki, a gniazdo wrzeciona mierzy 50 mm.
• Ręczny zacisk trójszczękowy 200 mm zapewnia szeroki zakres obróbki większości elementów.
• Ręczny konik znajduje się w akcesoriach standardowych.
• Akcesoria opcjonalne: Zacisk hydrauliczny 200 mm o wysokiej mocy, konik hydrauliczny, uchwyt hydrauliczny.

Tokarka o wielorakich zastosowaniach

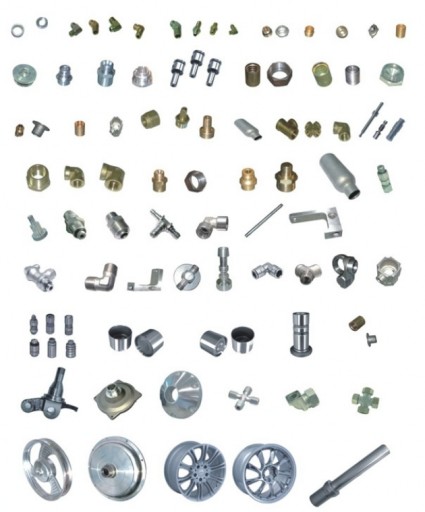

Przykładowe detale wykonane na tokarce

Parametry techniczne

MAKSYMALNA ŚREDNICA TOCZENIA NAD ŁOŻEM: 420 mm

MAKSYMALNA ŚREDNICA TOCZENIA NAD SUPORTEM: 180 mm

ROZSTAW KŁÓW: 700 mm

PRZELOT WRZECIONA: 38 mm (opcja 51 mm)

OBROTY WRZECIONA: 300 - 2400 obr/min

MOC SILNIKA GŁÓWNEGO: 5,5 kW

TYP ŁOŻA/TYP PROWADNIC: płaskie / pudełkowe

MAKSYMALNA ŚREDNICA WAŁKA W PRZELOCIE: 38 mm (opcja 51 mm)

PRZESUW W OSI X/Z: 300/800 mm

PRĘDKOŚĆ OSI X/Z: 6000/6000 mm/min

MOMENT SERWO MOTORU X/Z: 4/6 Nm

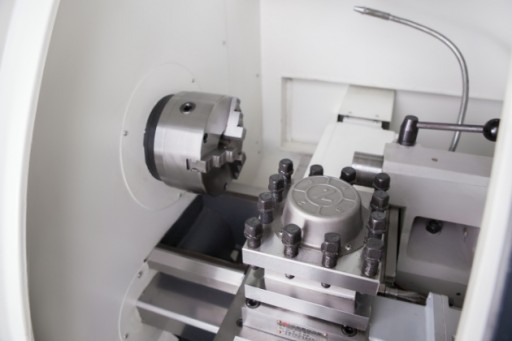

TYP UCHWYTU: imak narzędziowy

ILOŚĆ NARZĘDZI W UCHWYCIE: 4

WIELKOŚĆ UCHWYTU NARZĘDZIOWEGO: 25 x 25 mm

TYP KONIKA: hydrauliczny

KOŃCÓWKA TULEI KONIKA: Morse 4

WYMIAR KOŃCÓWKI TULEI KONIKA: 60 mm

PRZESUW TULEI KONIKA: 90 mm

MOC POMPY CHŁODZIWA: 90 W

UCHWYT: hydrauliczny

DOKŁADNOŚĆ POZYCJONOWANIA X/Z: 0,02 mm

POWTARZALNOŚĆ X/Z: 0,008 mm

WYMIARY: 1880 x 1220 x 1560 mm

WAGA: 1700 kg

Parametry techniczne

ŚREDNICA PRĘTA: 5-65 mm

DŁUGOŚĆ PRĘTA: 1200 / 1500 mm

SYSTEM ZAŁADUNKU: boczny stół załadowczy

POJEMNOŚĆ ZAŁADOWCZA: 650 mm

ŁADOWANIE: lewo/prawo

TYP WRZECIENNIKA: stały

PRZESUW W OSIACH X LUB Z: X:300mm / Z:600mm

NAPĘD: pneumatyczny

Film z pracy maszyny

https://www.youtube.com/watch?v=m4iz5Ci00tM&feature=youtu.be

Wyposażenie standardowe

• elektryczny imak narzędziowy
• konik hydrauliczny
• oświetlenie robocze
• uchwyt hydrauliczny
• instrukcja obsługi

Wyposażenie opcjonale

• Zacisk Hydrauliczny
• Sterowanie Fanuc

Wyposażenie opcjonalne do tokarek CNC

Uchwyty specjalne

Hydrauliczne uchwyty specjalne z funkcją pozycjonowania do obróbki nietypowych detali

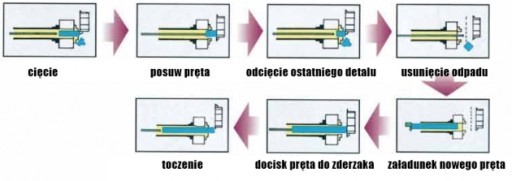

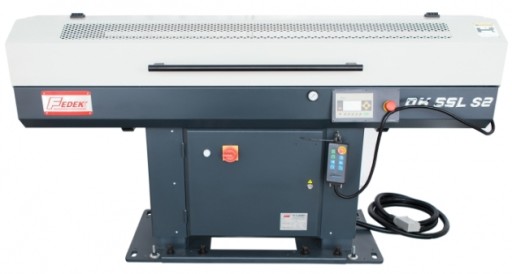

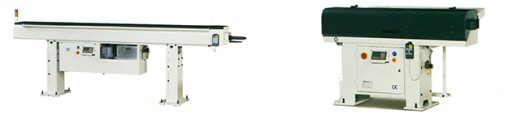

Automatyczne magazyno - podajniki prętów

Magazyno - podajnik to maszyna podająca pręt przez wrzeciono tokarki CNC i kontrolująca poprawność podania. Dzięki magazynowi prętów i automatycznemu systemowi załadunku znacznie skraca się czas obróbki i eliminuje się błąd ludzki przy montażu detalu w uchwycie.

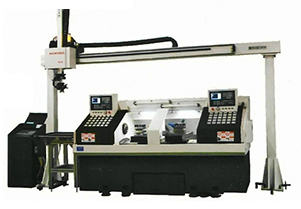

Robot bramowy

Niezależne sterowanie robota dzięki konstrukcji modułowej pozwala na współpracę kilku maszyn w tym samym czasie, co pozwala tworzyć dowolne linie produkcyjne składające się z wielu maszyn. Robot współpracuje niezależnie z każdą maszyną w linii produkcyjnej, dzięki czemu wzrasta wydajność, efektywność i ekonomia pracy.
