Макет MB102, силовые кабели ARDUINO

Zestaw 3in1 płytka + przewody + zasilanie

Płytki stykowe pozwalają budować układy elektroniczne bez użycia lutownicy i cyny. Układy buduje się umieszczając elementy w odpowiednie otwory na płytce. Płytki można łączyć w większe moduły a połączenia elektryczne wykonywać za pomocą przewodów lub zworek. Płytka stykowa zawiera na spodniej stronie dwustronną taśmę samoprzylepną, dzięki której można ją przykleić do podłoża lub urządzenia.

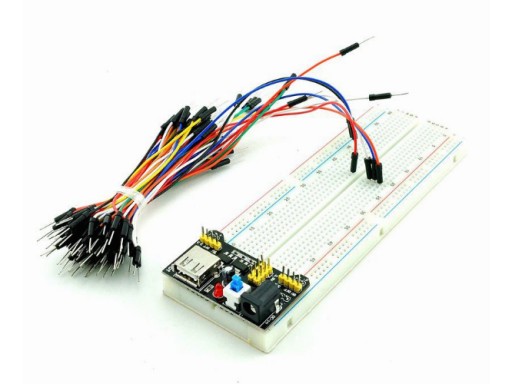

W zestawie:

• Płytka stykowa MB-102
• Zestaw przewodów 65szt
• Moduł zasilania 3.3V / 5V, do płytki stykowej

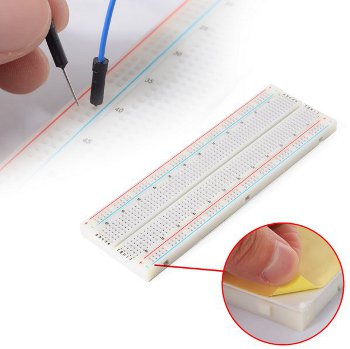

Płytka stykowa MB102:

• Liczba pól: 830
• Liczba modułów dystrybucji zasilania: 2szt (200 pól)
• Liczba modułów montażowych: 1szt (630 pól)
• Wymiary (cm): 16.5 x 5.4 x 0.85
• Taśma przylepna na spodniej stronie płytki

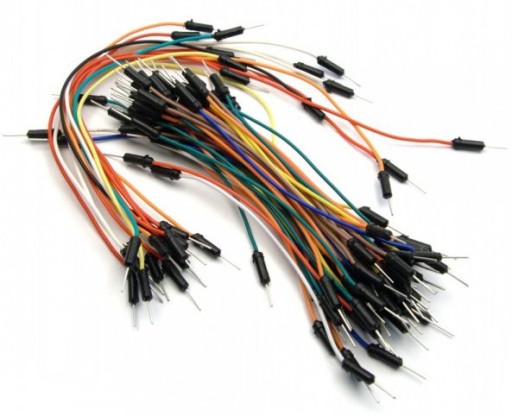

Zestaw przewodów:

• Liczba przewodów w zestawie: 65 szt.
• Zakończenie przewodów - wtyk
• Cynowane końcówki
• Różne długości przewodów
• Różne kolory izolacji przewodów
• Przewody są elsstyczne, wytrzymałe, wielokrotnego użytku, umożliwiają łatwe i szybkie dokonywanie połączeń.

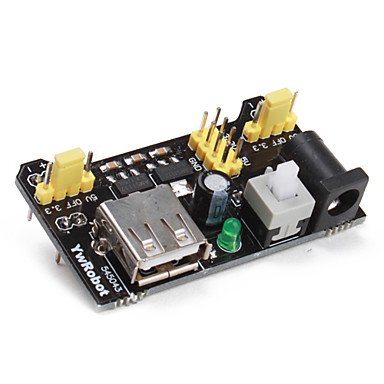

Moduł zasilania.

• Moduł zasilania umożliwia dystrybucję napięcia na płytkach stykowych.
• Napięcie wyjściowe 5V
• Napięcie wyjściowe 3.3V
• Max. prąd wyjściowy >700mA
• Dioda led sygnalizująca zasilanie
• Gniazdo USB umożliwiające zasilanie urządzeń zewnętrznych
• Włącznik zasilania ON/OFF

Moduł zbudowany w oparci o dwa stabilizatory liniowe. Dlatego, aby na nich odkładały się najmniejsze straty mocy, zaleca się aby napięcie wejściowe było z zakresy od 7V do 9V.
