РАЗЪЕМ УГЛОВОЙ СЖАТОЙ АНТЕННЫ 90 IEC MASTER PCT

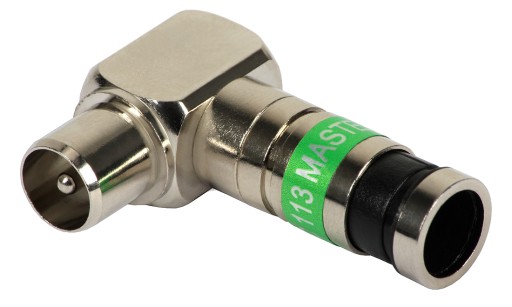

Wtyk antenowy kątowy kompresyjny 90 M IEC 113 MASTER na przewód TRISET-113

Profesjonalny wtyk antenowy kątowy kompresyjny MASTER.

Do zastosowania w instalacjach TV-SAT!!

Monolityczny, wykonany z mosiądzu pokrytego niklem, wtyk IEC kompresyjny kątowy przeznaczony jest do kabli typu TRISET. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas. Za pomocą wtyku możemy podłączać kabel koncentryczny do tunera telewizyjnego lub samego telewizora.

Wtyk kompresyjny kątowy 90 M IEC 113 MASTER przeznaczony jest na kable:

• TRISET-113
• TRISET-113 HF
• TRISET-113 PE
• TRISET PROFI

Do zaciśnięcia należy użyć zaciskarki do złącz kątowych MASTER.

Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacza MASTER.

Cechy wyróżniające:

• szerokie pasmo pracy,
• bardzo małe tłumienie w całym paśmie pracy,
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
• bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
• złącze stanowi monolit,
• wymiarowo dopasowane jest do rodziny przewodów TRISET-113,
• przygotowanie kabla do zaciśnięcia (ściągnięcie izolacji) należy wykonać ściągaczem izolacji MASTER,
• do zaciśnięcia należy użyć zaciskarki do złącz kątowych MASTER,
• porównując to złącze z innymi należy zaznaczyć iż szybkość, pewność montażu i stabilność wykonanego połączenia odpowiadają cenie złącza.

Proces zaciskania złącza na przewodzie jest bardzo prosty i szybki:

• przygotować przewód odkrywając żyłę centralną na długości 8 +/-1.4 mm i dielektryk z oplotem na długości 6,4 mm
• oplot należy wywinąć na oponę zewnętrzną
• tak przygotowany przewód wsunąć do złącza
• zacisnąć zaciskarką

Dane techniczne:

W zestawie znajduje się:

• wtyk kompresyjny kątowy 90 M IEC 113 MASTER na przewód Triset-113
